Índice de Risco da Estrutura

Este módulo é uma ferramenta avançada que permite calcular e identificar se alguma estrutura da sua barragem se encontra com risco estrutural acima do esperado. Para isto utilizamos informações de Inspeção Visual e campanhas de Auscultação de Instrumentação levantadas em campo. As estruturas são mostradas em um mapa georreferenciado mostrando sua atual situação. Classes de risco e peso de cada um dos componentes da equação do IRE podem ser editados.

Para visualizar as informações você deve ter estruturas cadastradas em sua barragem. Caso ainda não tenha veja como cadastrar em Cadastro de Estruturas.

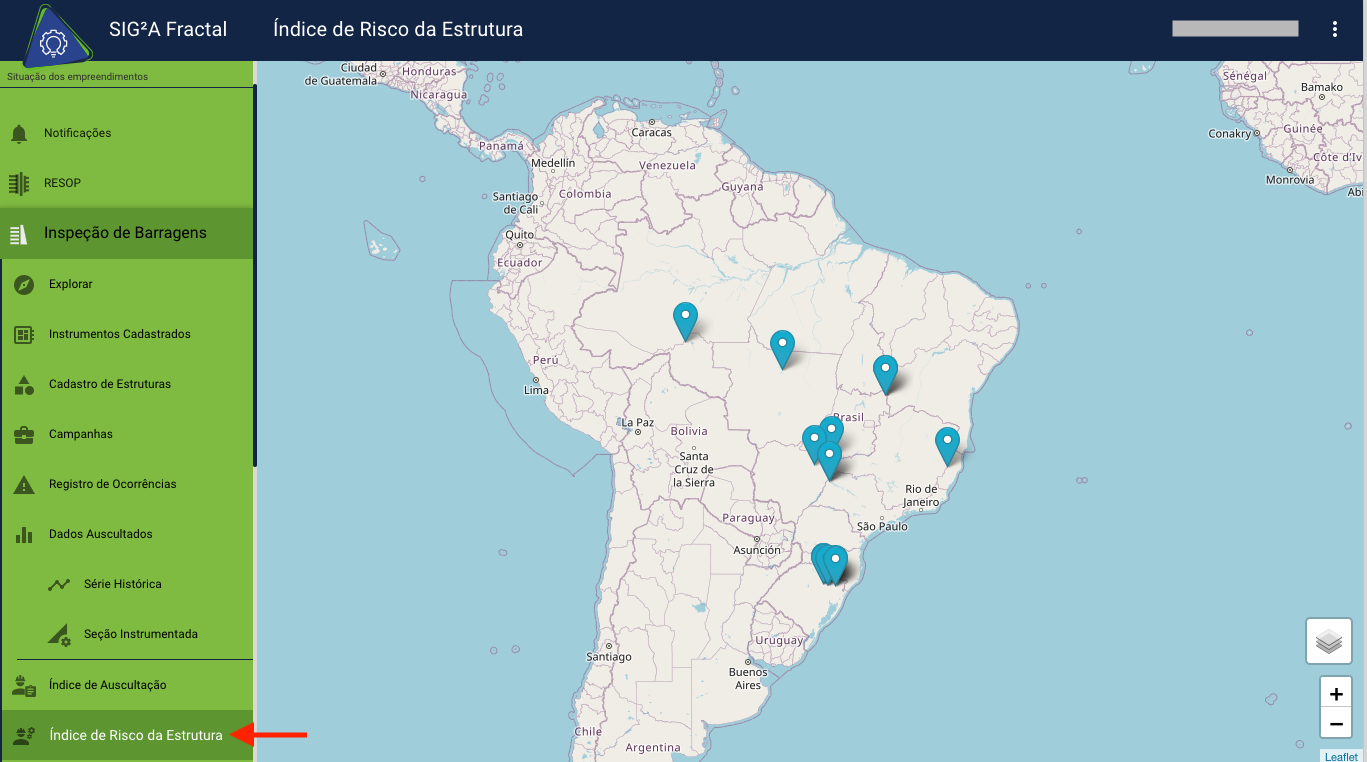

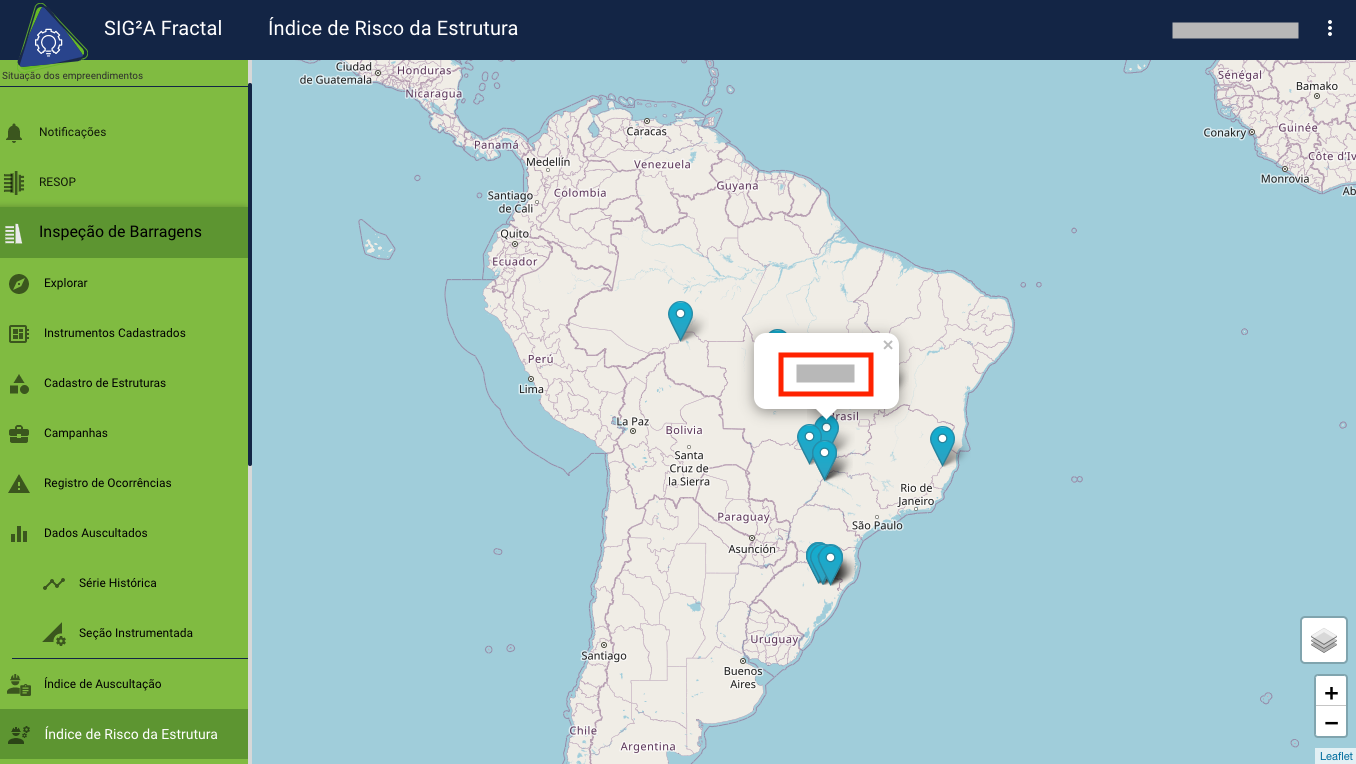

Tendo as estruturas cadastradas, selecione uma barragem clicando em cima dela no mapa.

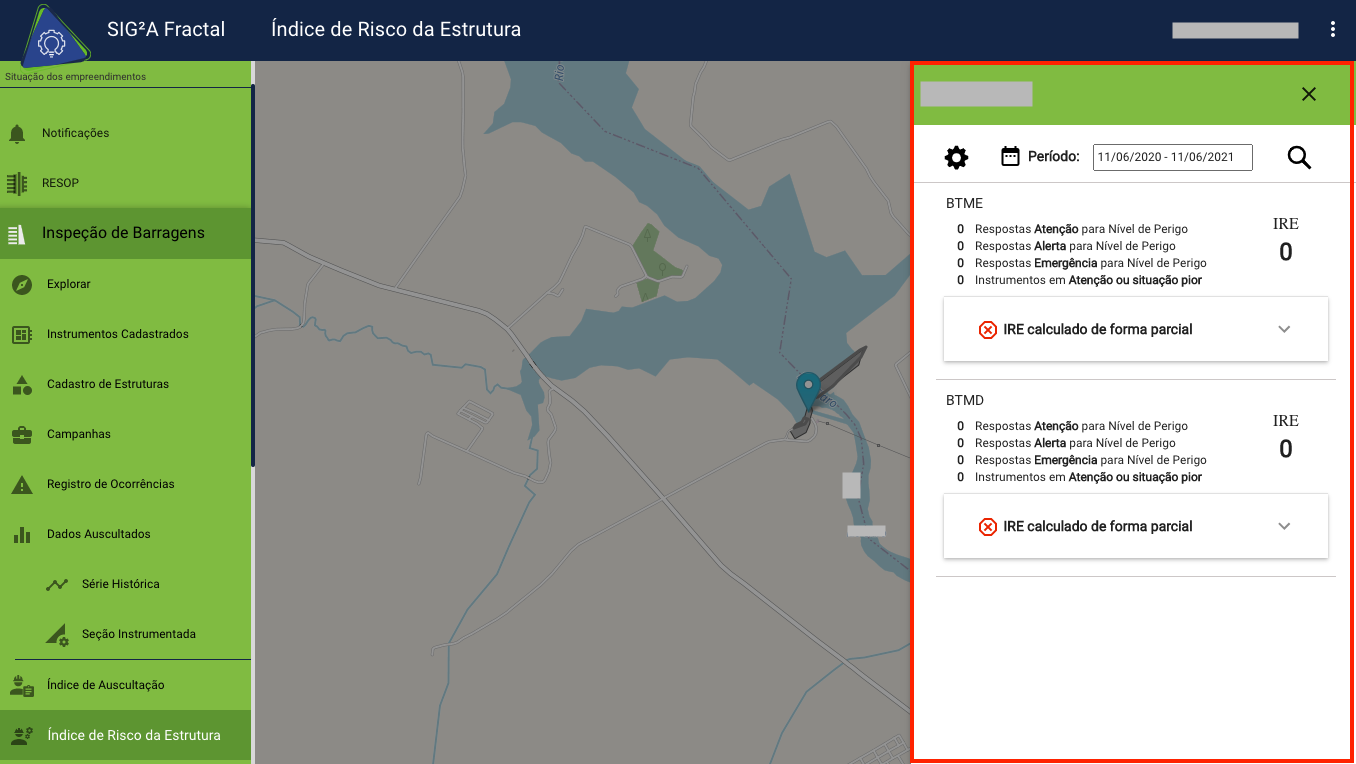

Serão carregadas as informações em uma aba lateral a direita.

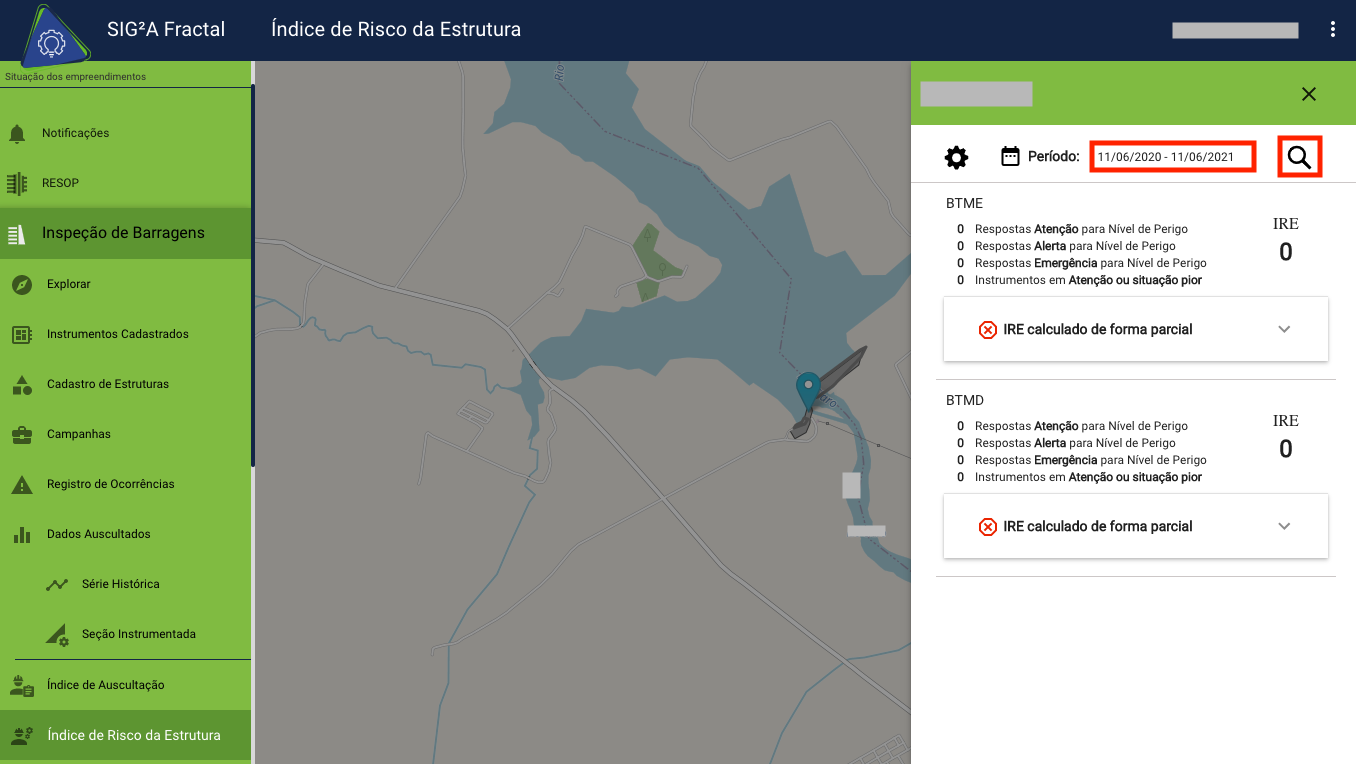

O sistema sempre mostrará os dados de exato um ano até a data atual. Se desejar visualizar informações de outro dia, selecione um período para consulta e clique em Pesquisar (ícone de lupa).

Aguarde que as informações serão carregadas.

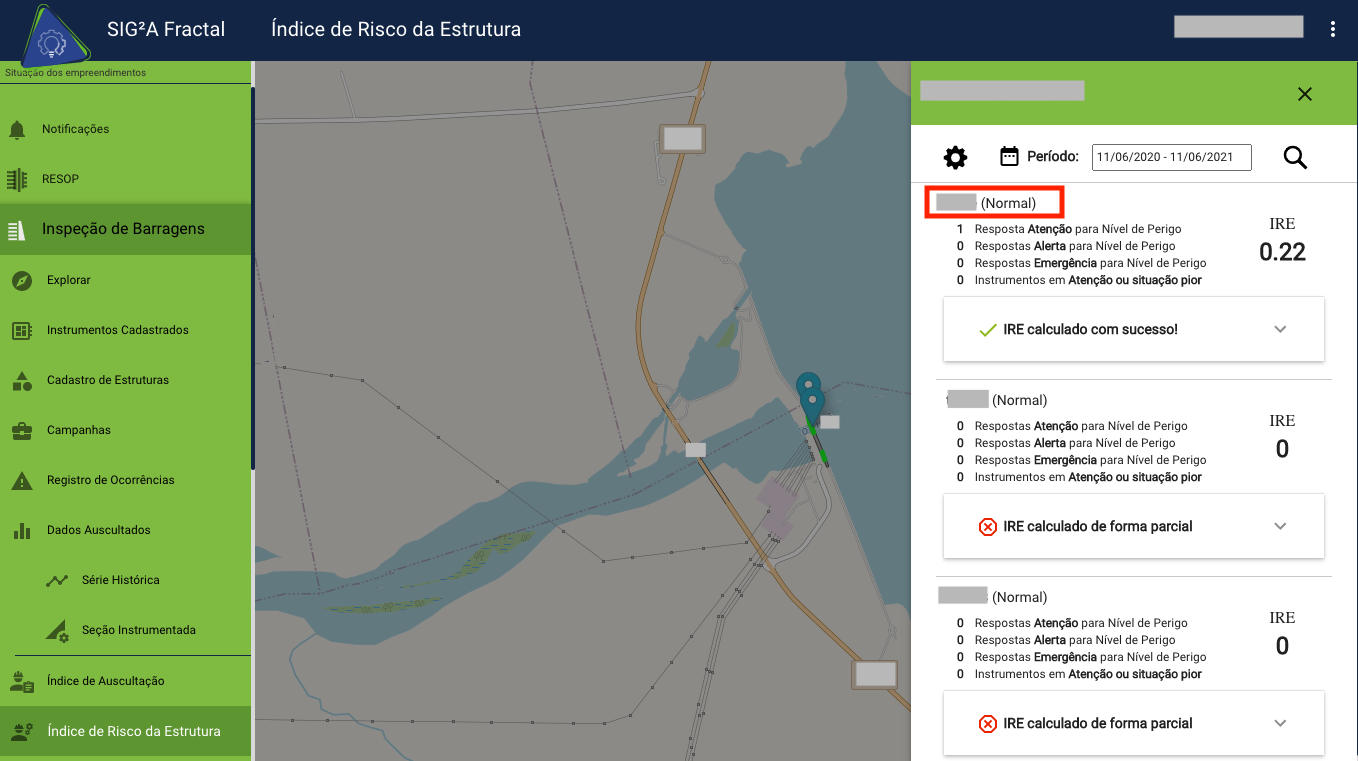

Poderá visualizar então o nome da estrutura, a classe (grau de risco) em que ela se encontra.

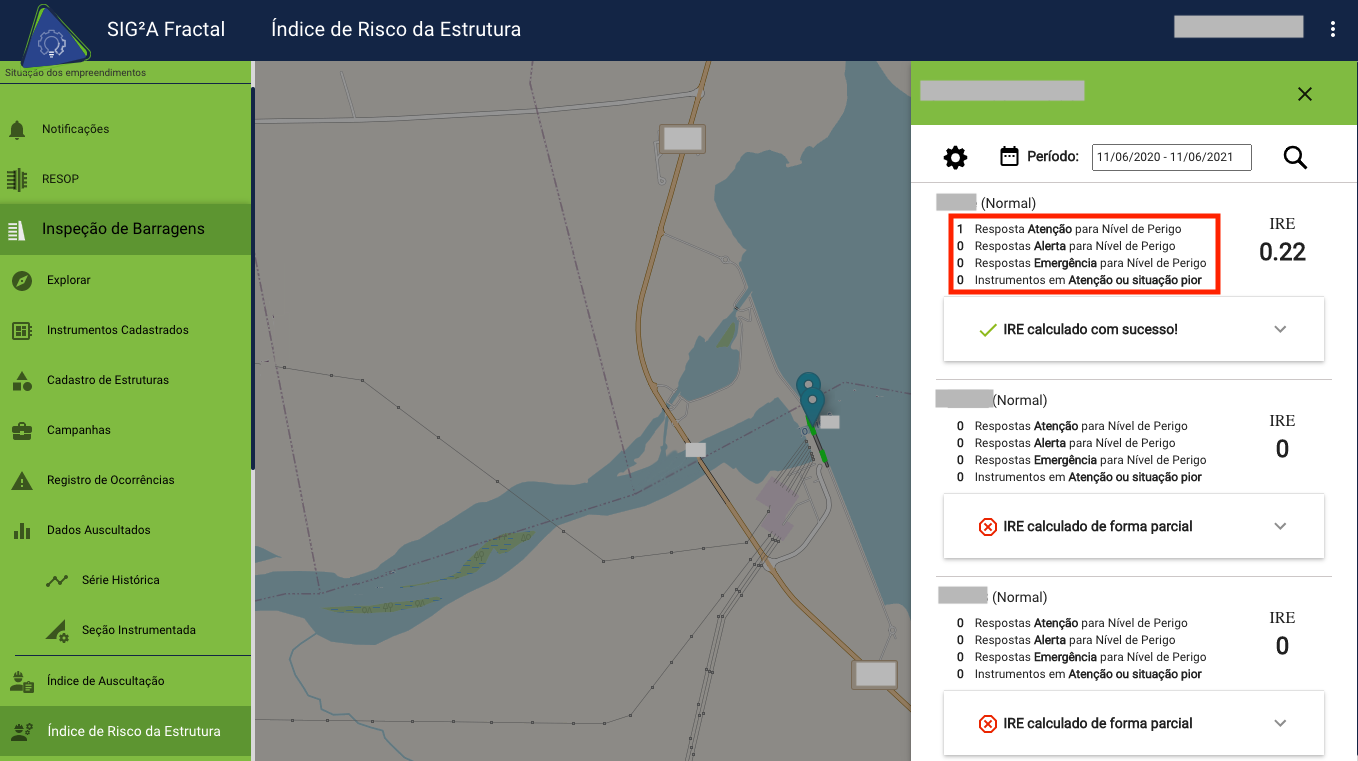

Além do número de perguntas respondidas no checklist que tiveram um nível de perigo como atenção, alerta e emergência. Também poderá visualizar a quantidade de instrumentos em atenção ou situação pior nas leituras mais recentes.

O índice de risco de estrutura aparecerá logo ao lado.

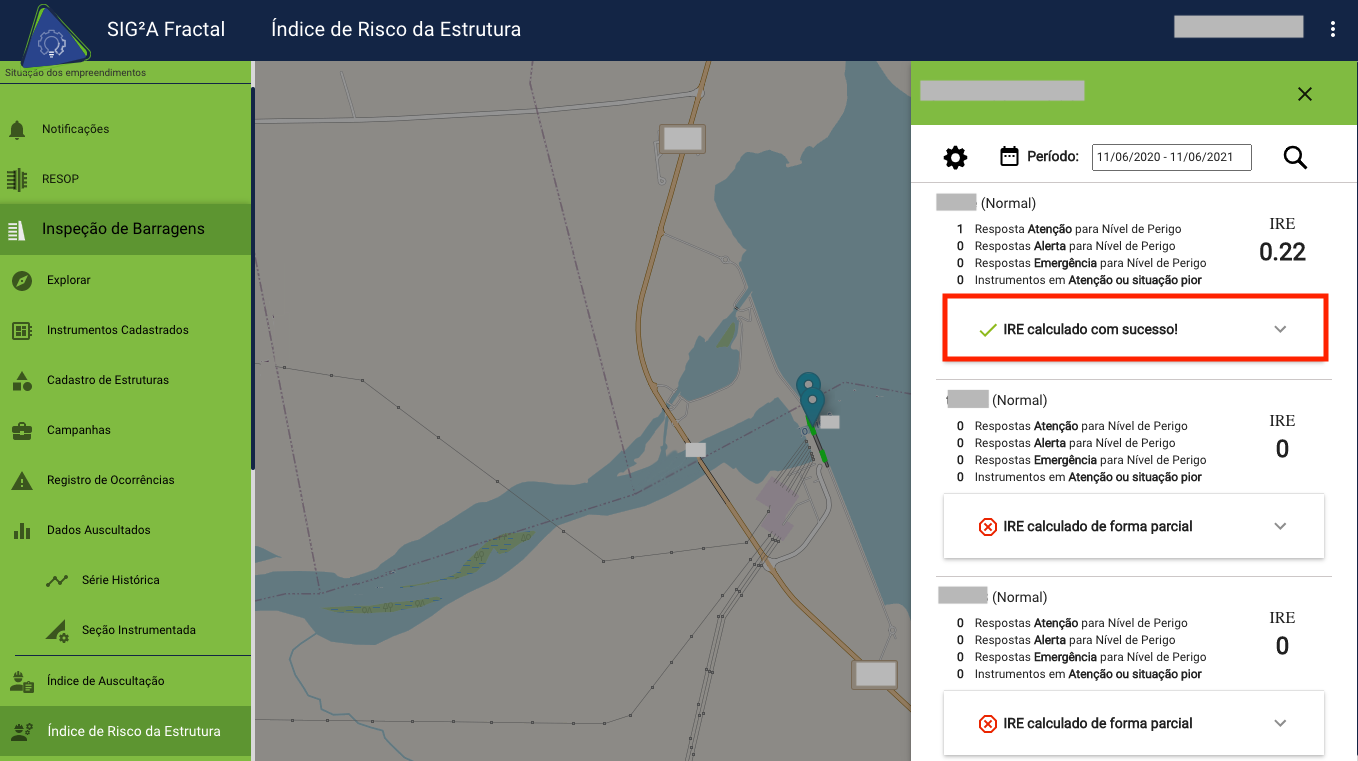

Seu IRE será calculado com sucesso se os checklists e a leitura dos instrumentos forem realizados.

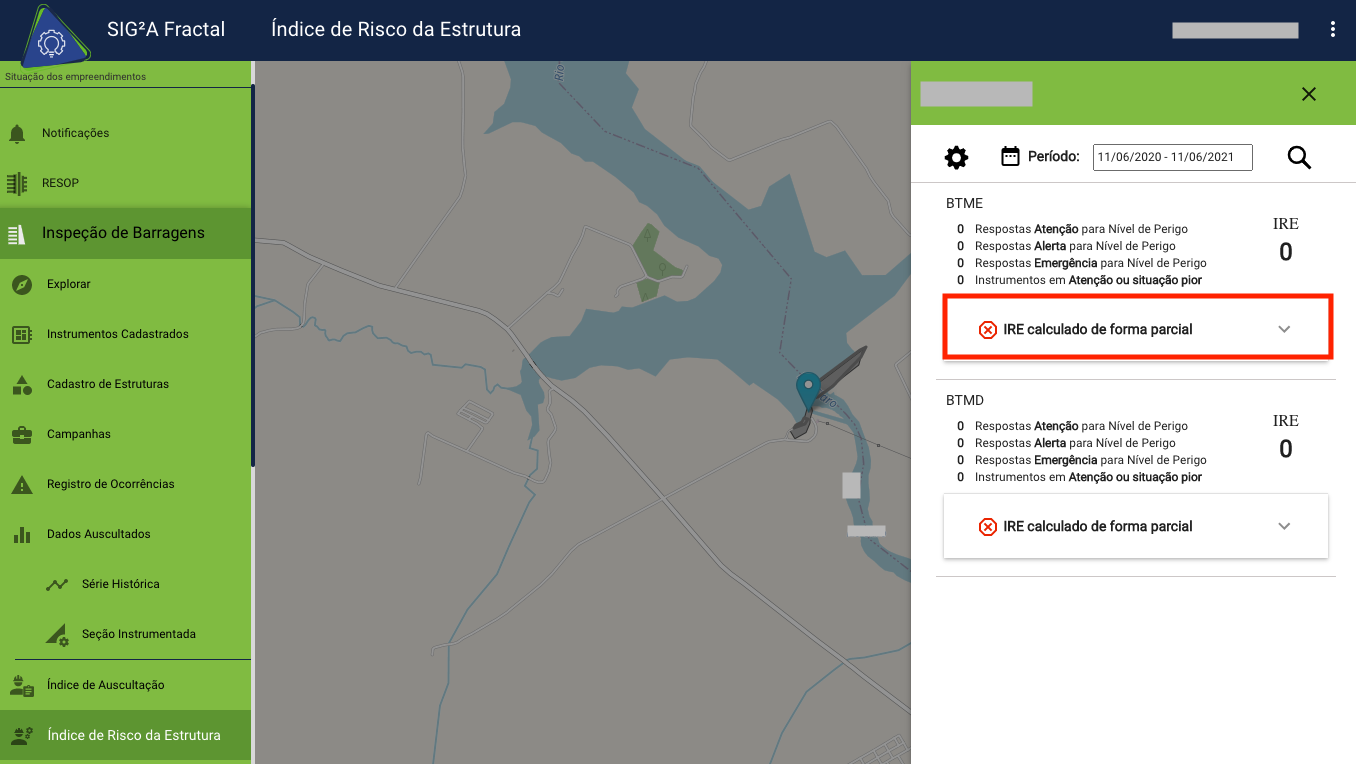

Se não houver essa documentação, o cálculo do IRE será parcial. É muito importante que sua barragem esteja sempre em dia com as inspeções, assim o cálculo será preciso.

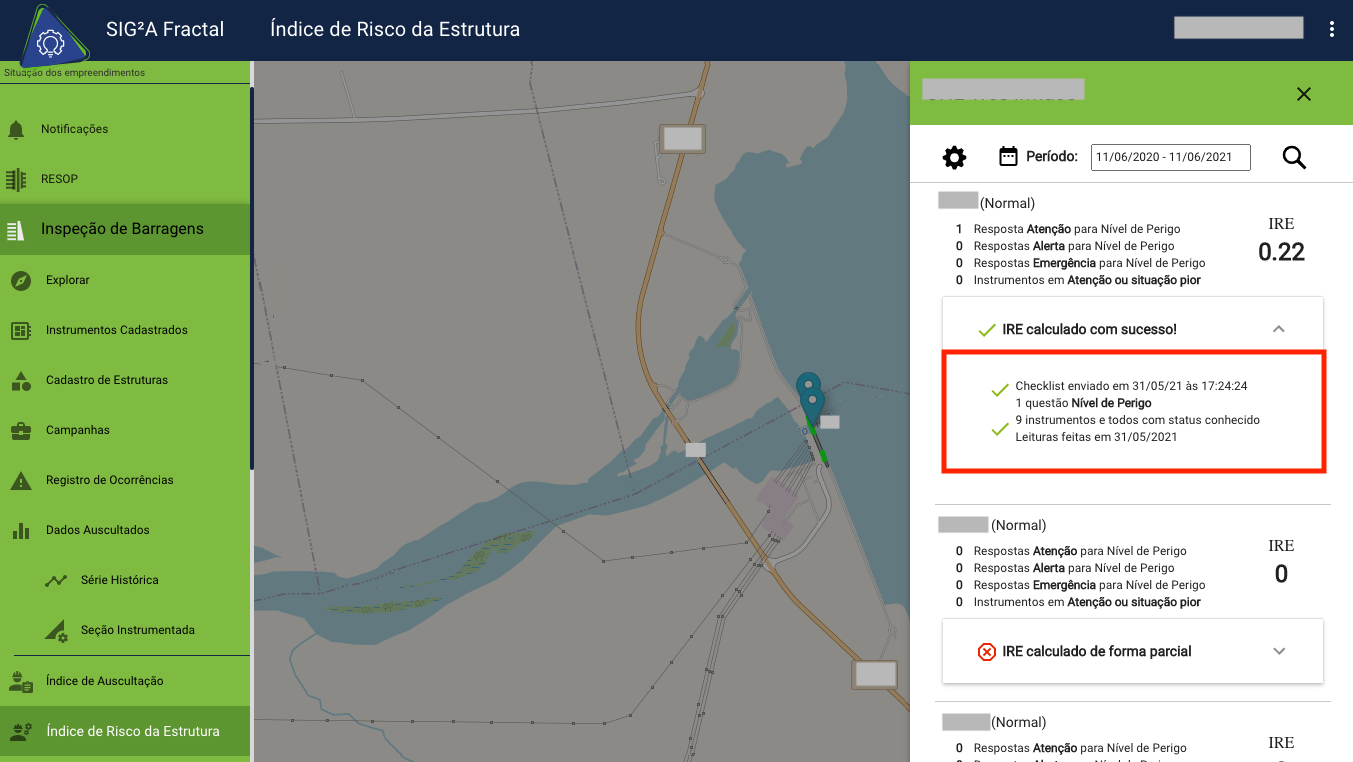

Clique em cima da mensagem do IRE. Poderá visualizar as datas das leituras e checklist que estão sendo utilizados para o cálculo.

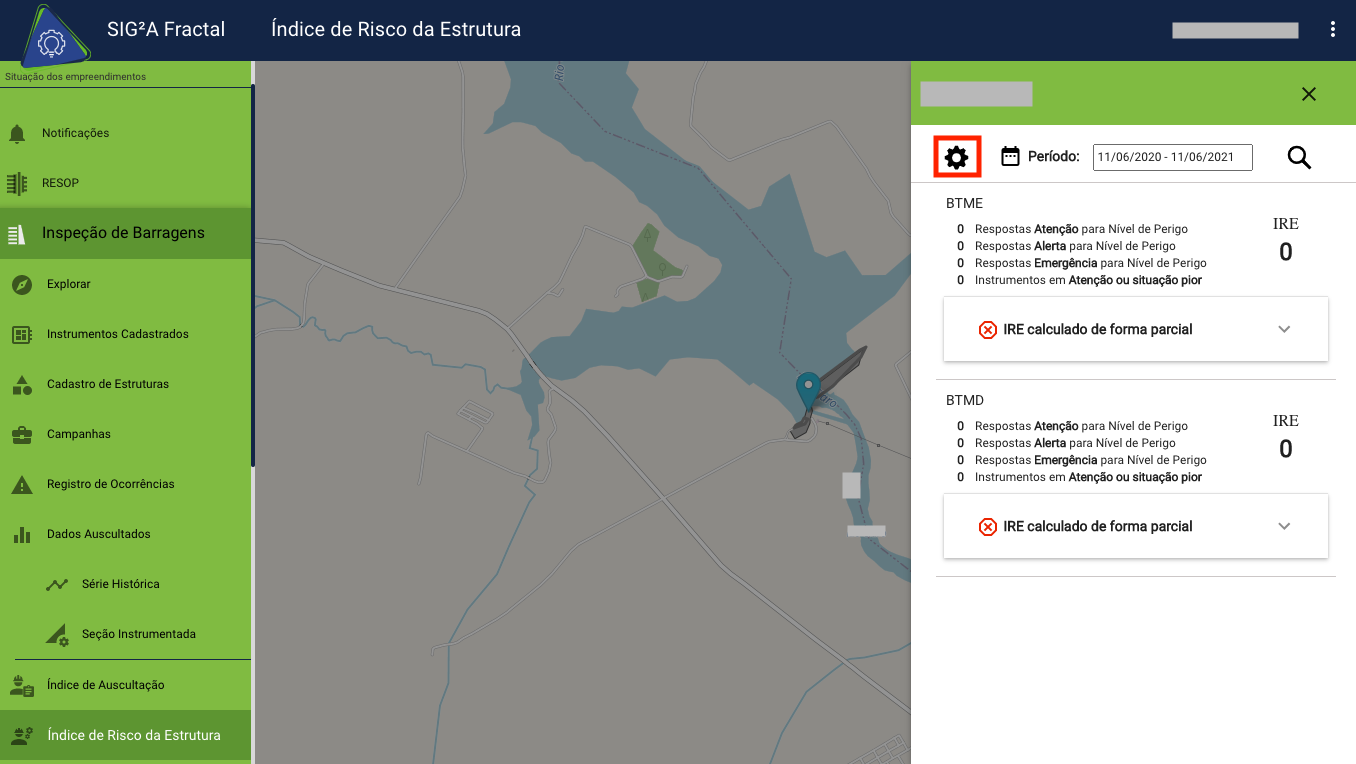

Para configurar os limites das classes de risco e dos pesos vá em configurações (ícone engrenagem).

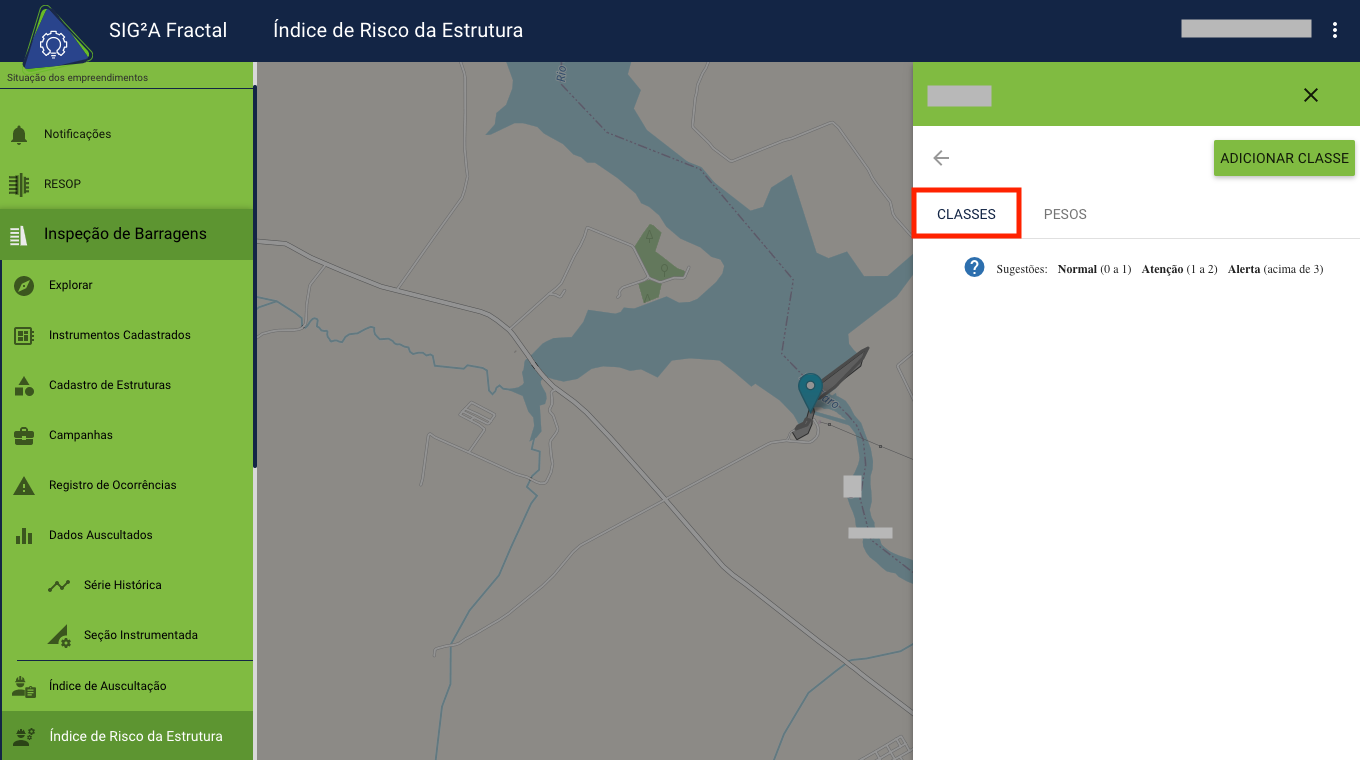

IRE Classes

Aqui você pode visualizar classes de risco já cadastradas e adicionar novas classes.

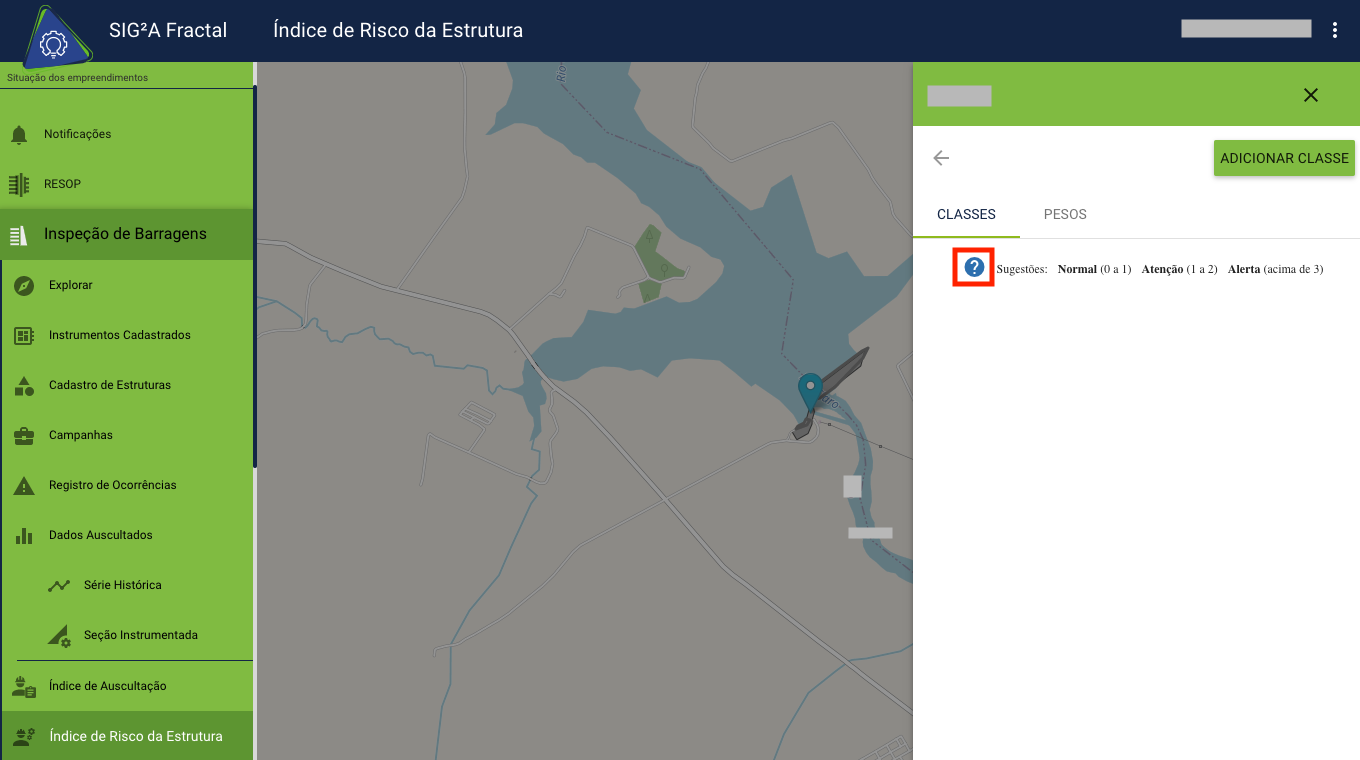

Poderá consultar algumas informações sobre as classes clicando no ponto de interrogação.

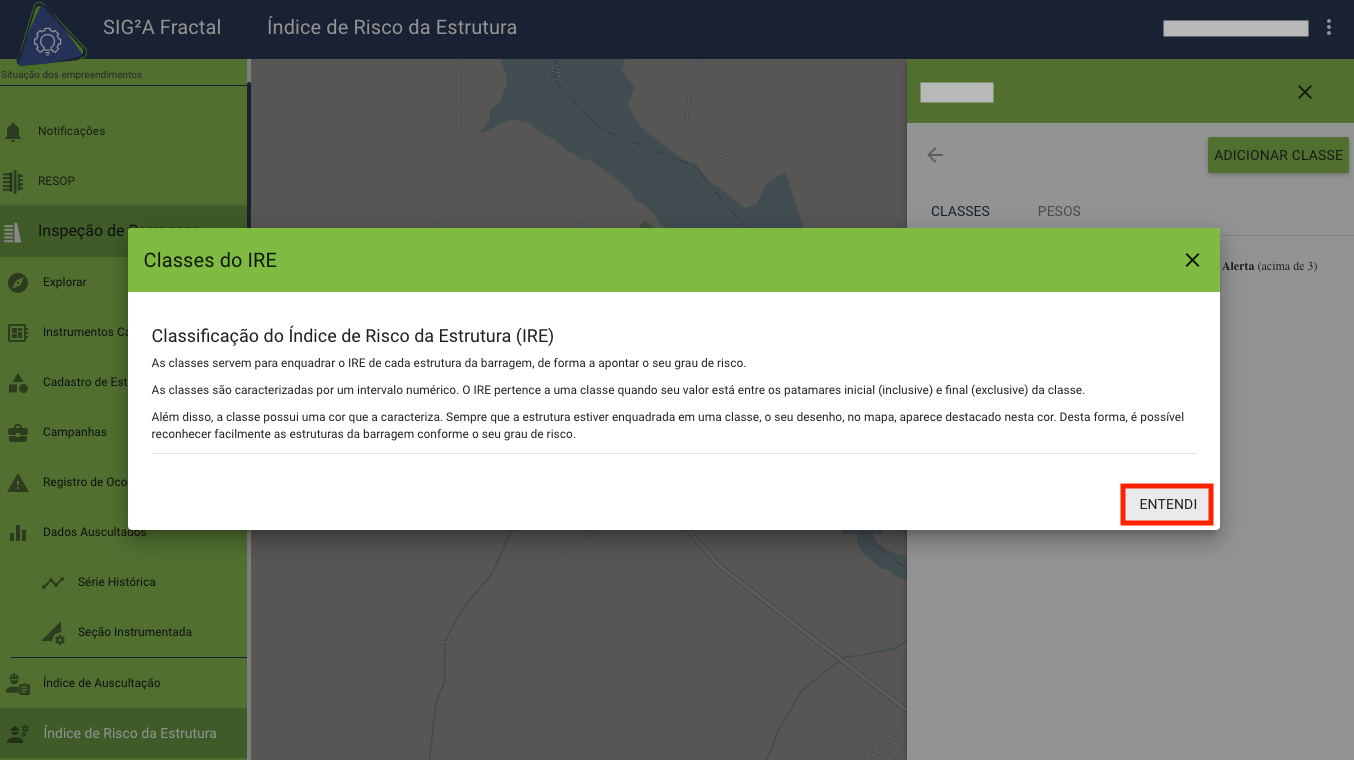

Será exibido uma explicação sobre as classes. Clique em Entendi para fechar.

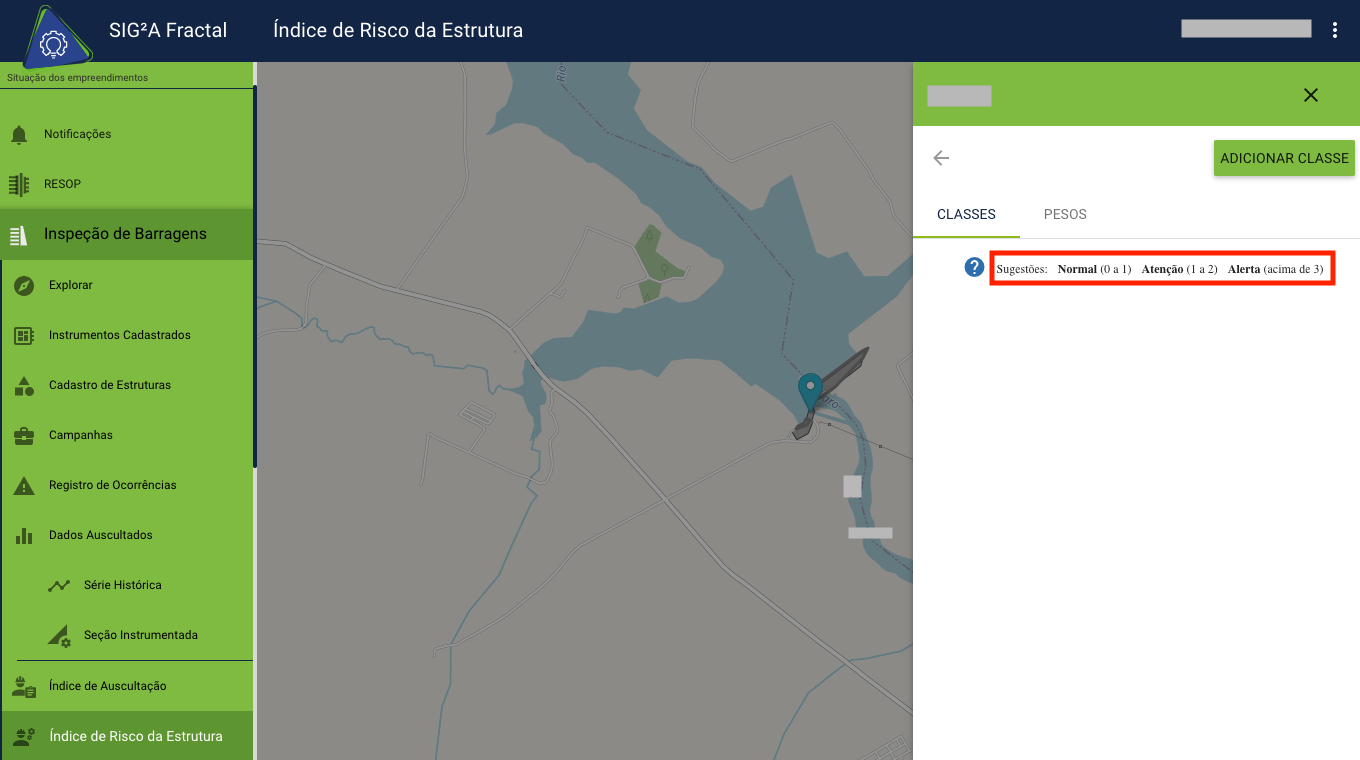

Há também um exemplo, uma sugestão de classes para cadastrar.

Adicionar Classe

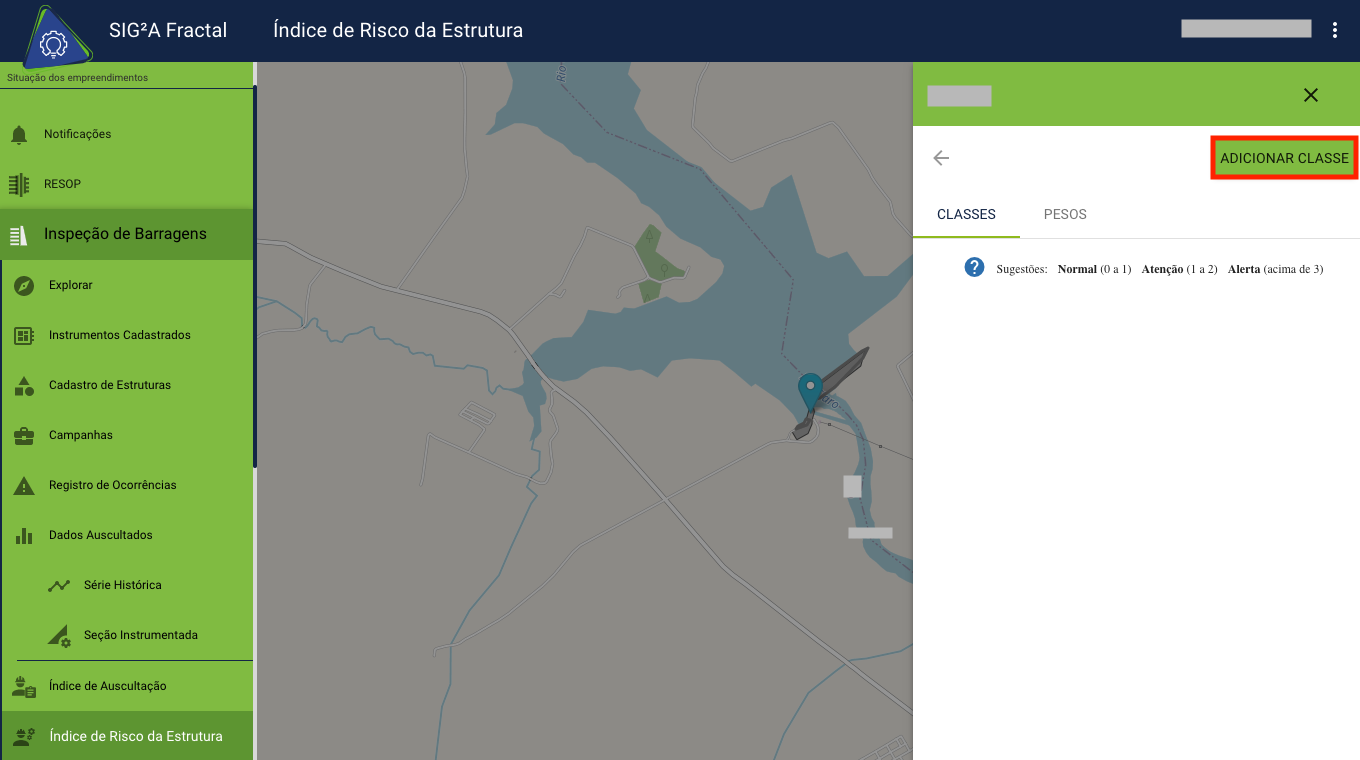

Para adicionar uma nova classe clique em Adicionar classe.

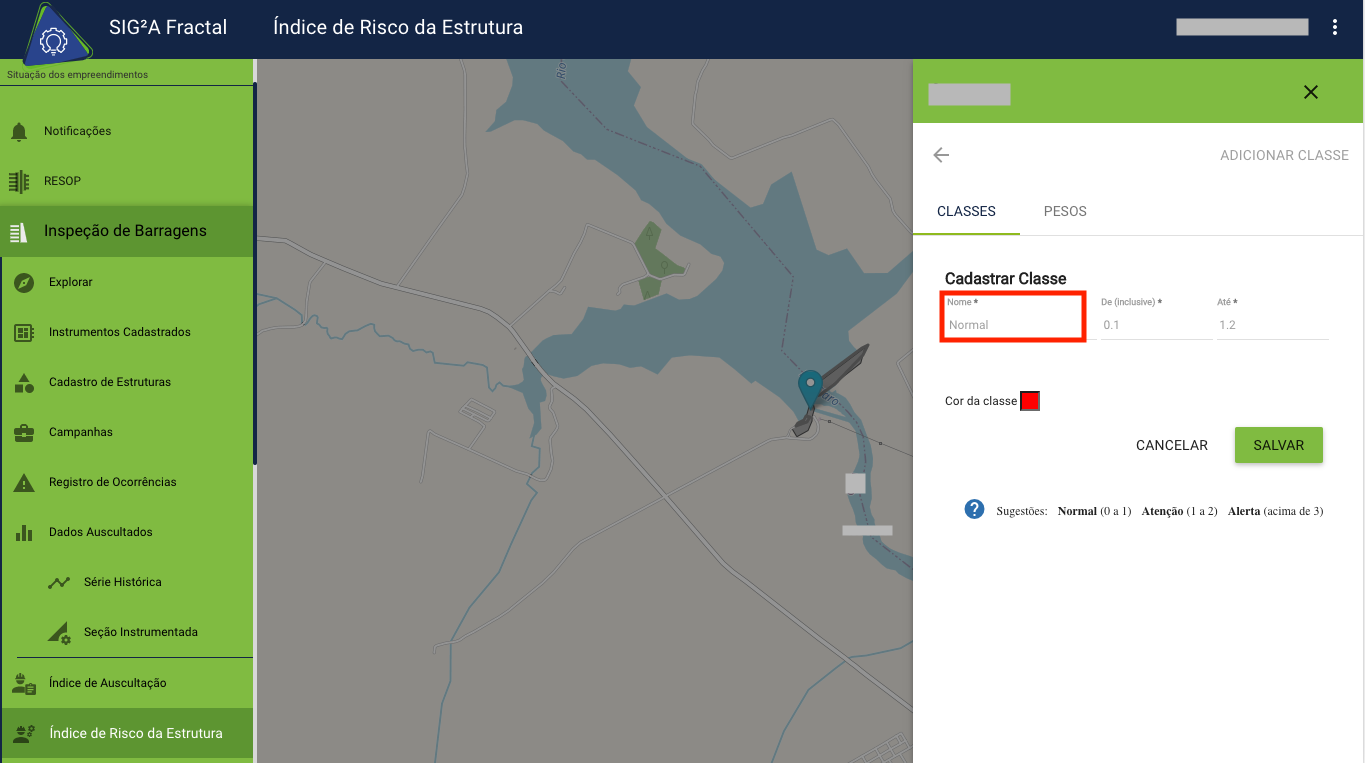

Insira um nome para a classe.

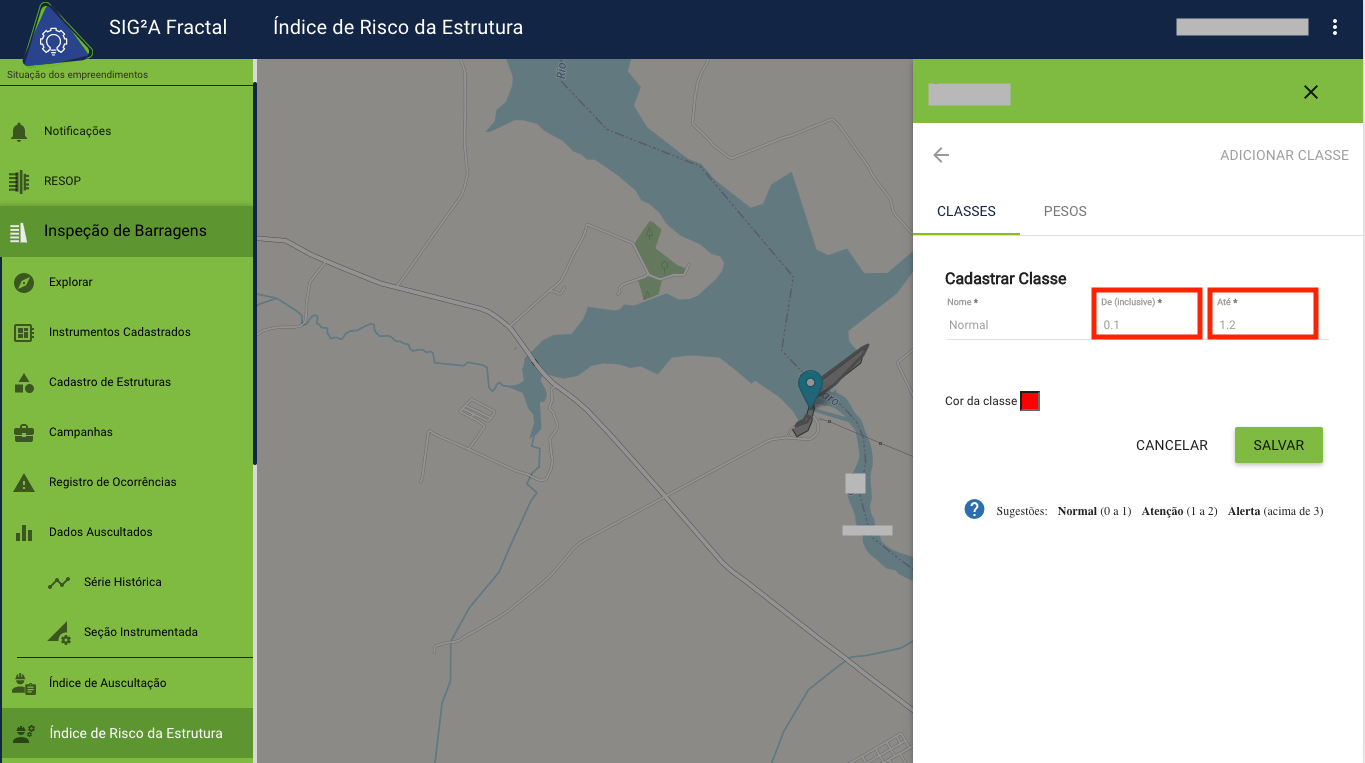

Defina os limites da classe, insira os valores em De e Até. As classes são caracterizadas por um intervalo numérico. O IRE pertence a uma classe quando seu valor está entre os patamares inicial (inclusive) e final (exclusive) da classe.

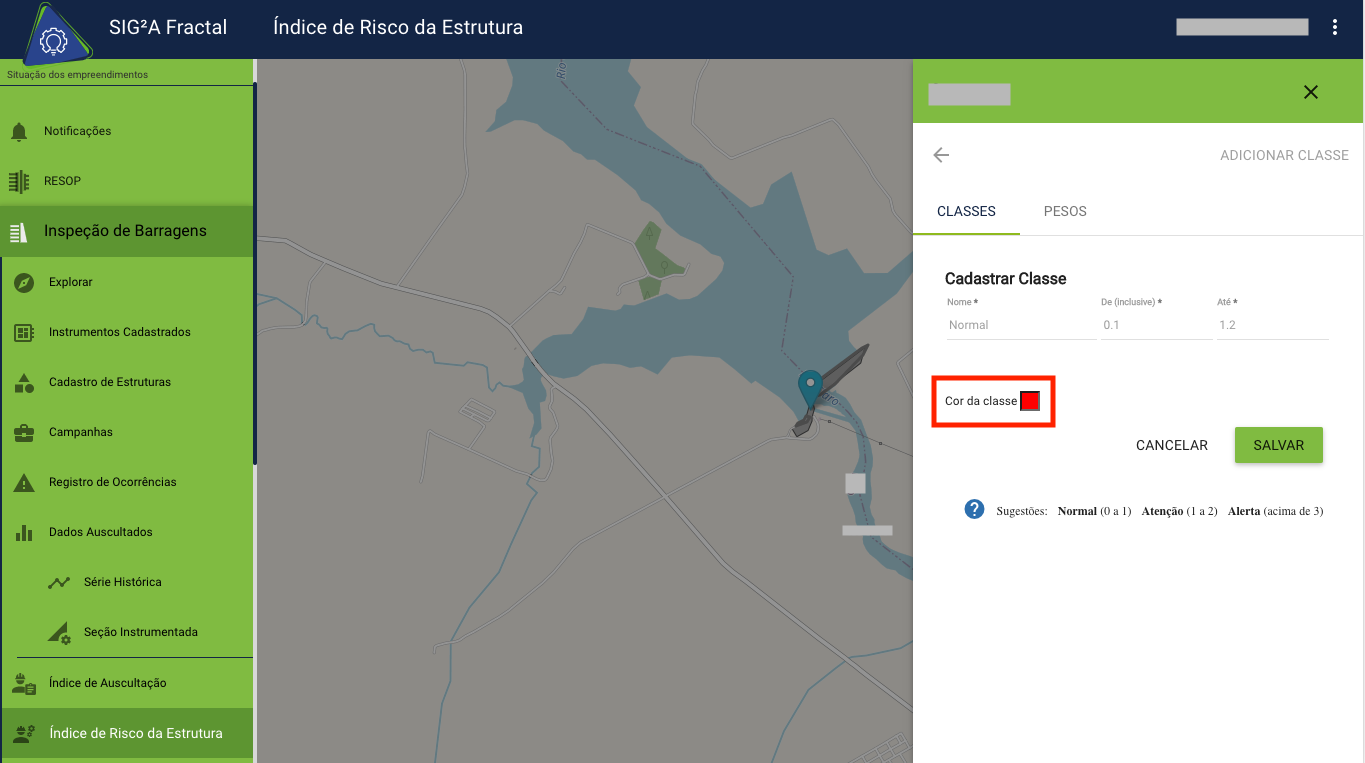

Escolha uma cor para representar a nova classe. Sempre que a estrutura estiver enquadrada em uma classe, o seu desenho, no mapa, aparece destacado nesta cor. Desta forma, é possível reconhecer facilmente as estruturas da barragem conforme o seu grau de risco.

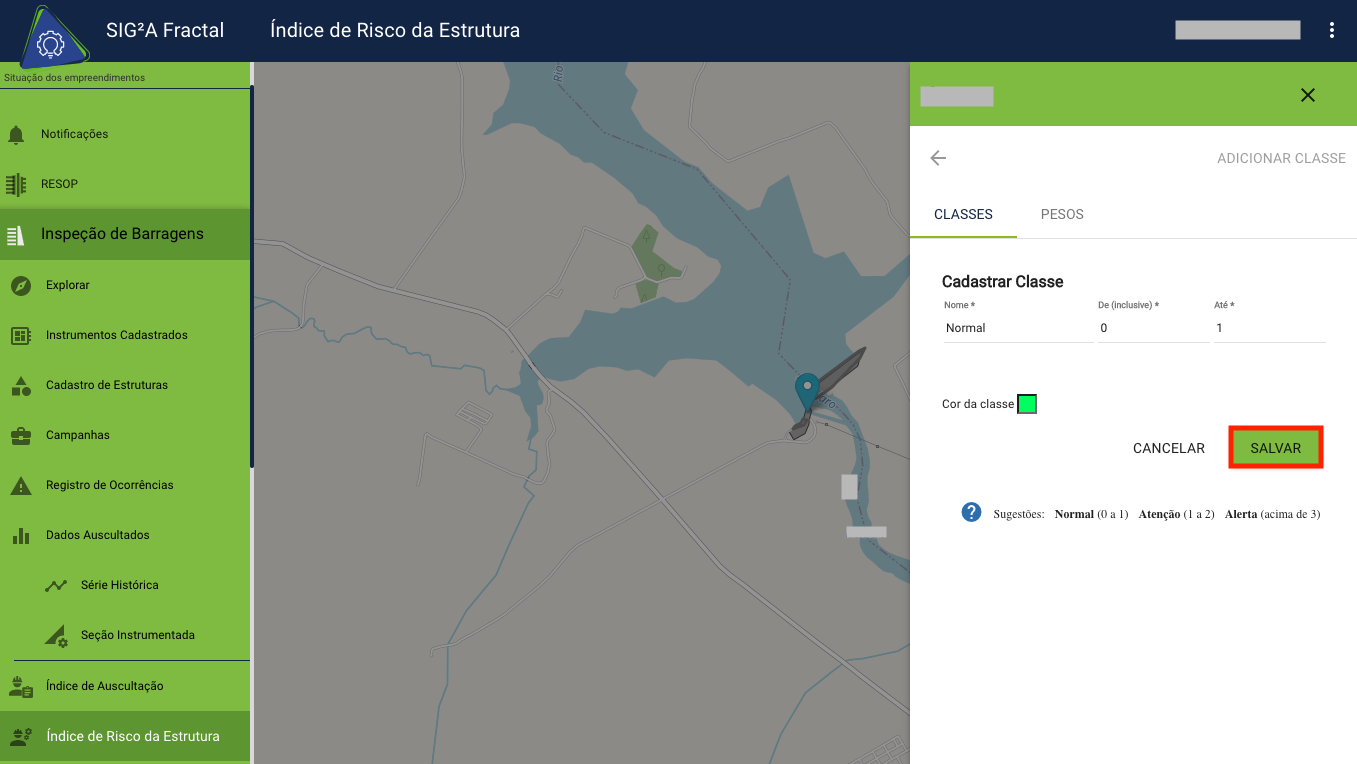

Clique em Salvar para cadastrar. Caso não queira mais cadastrar clique em Cancelar.

Depois de salvar, a nova classe aparecerá com as já cadastradas.

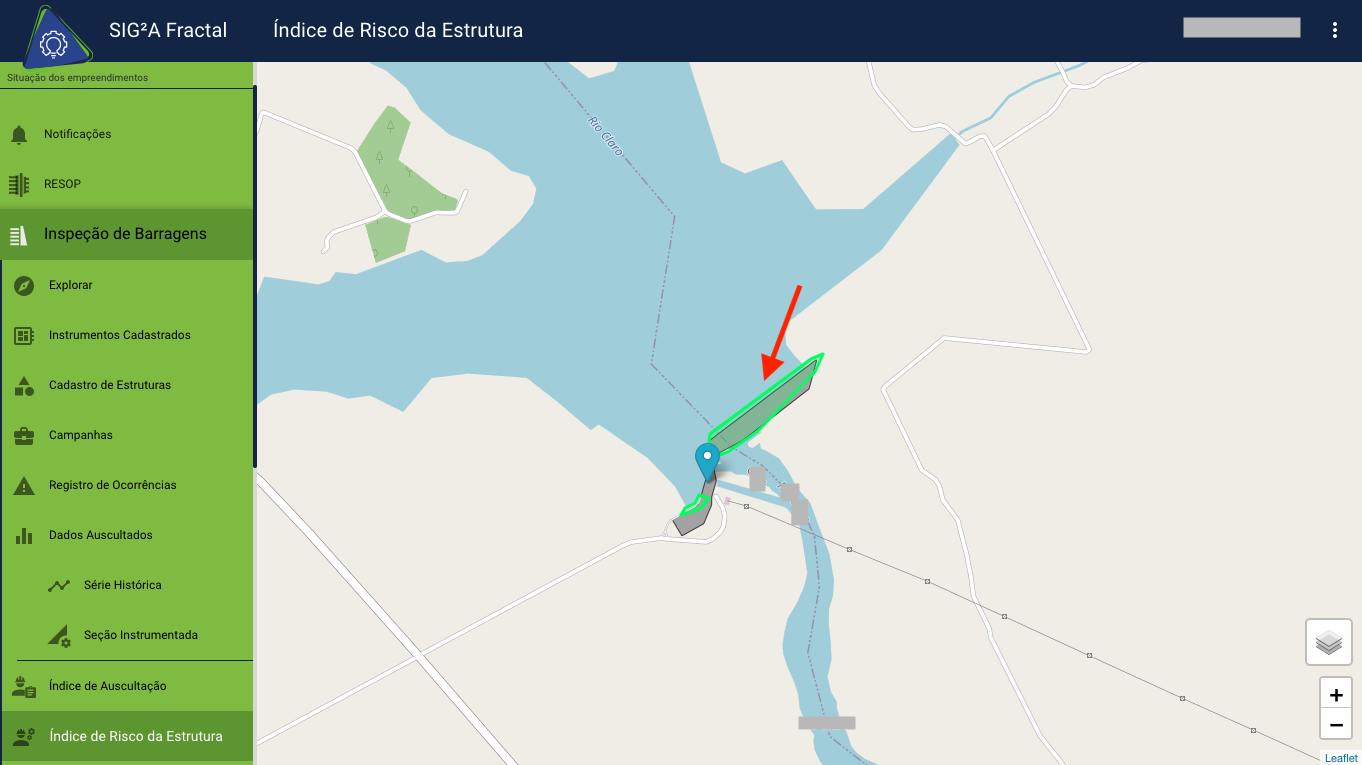

Com as classes já cadastradas, o mapa exibirá as estruturas com as cores da classe em que ela se encontra. No exemplo a seguir a estrutura está Normal.

Remover Classe

Se quiser excluir a classe clique em Remover (ícone lixeira).

O sistema exibirá uma mensagem para que confirme a remoção da classe, clique Sim para confirmar. Se não quiser mais remover clique em Não.

IRE Pesos

Aqui você pode cadastrar um conjunto de pesos. Isso irá determinar o peso que cada resposta de Nível de Perigo (Alerta, Atenção, Emergência e situação dos Instrumentos)terá na equação.

Você pode visualizar a equação utilizada no IRE para definir seus pesos.

Adicionar pesos

O sistema irá exibir valores padrões.

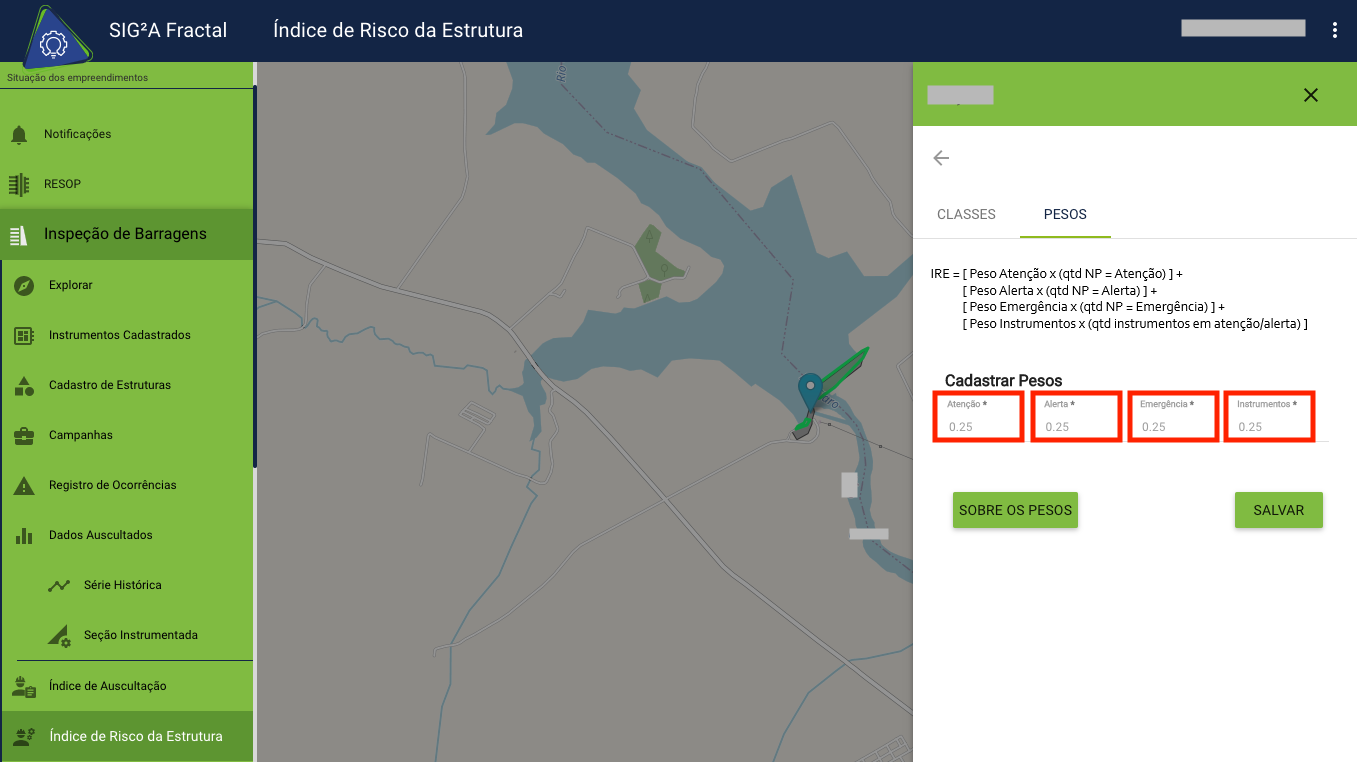

Defina o peso para Atenção, Alerta, Emergência e Instrumento.

Importante: A soma dos quatro pesos deve ter seu resultado final igual a um. O sistema não permitirá o cadastro se o resultado for menor ou maior que um.

Clique em Salvar para cadastrar os pesos.

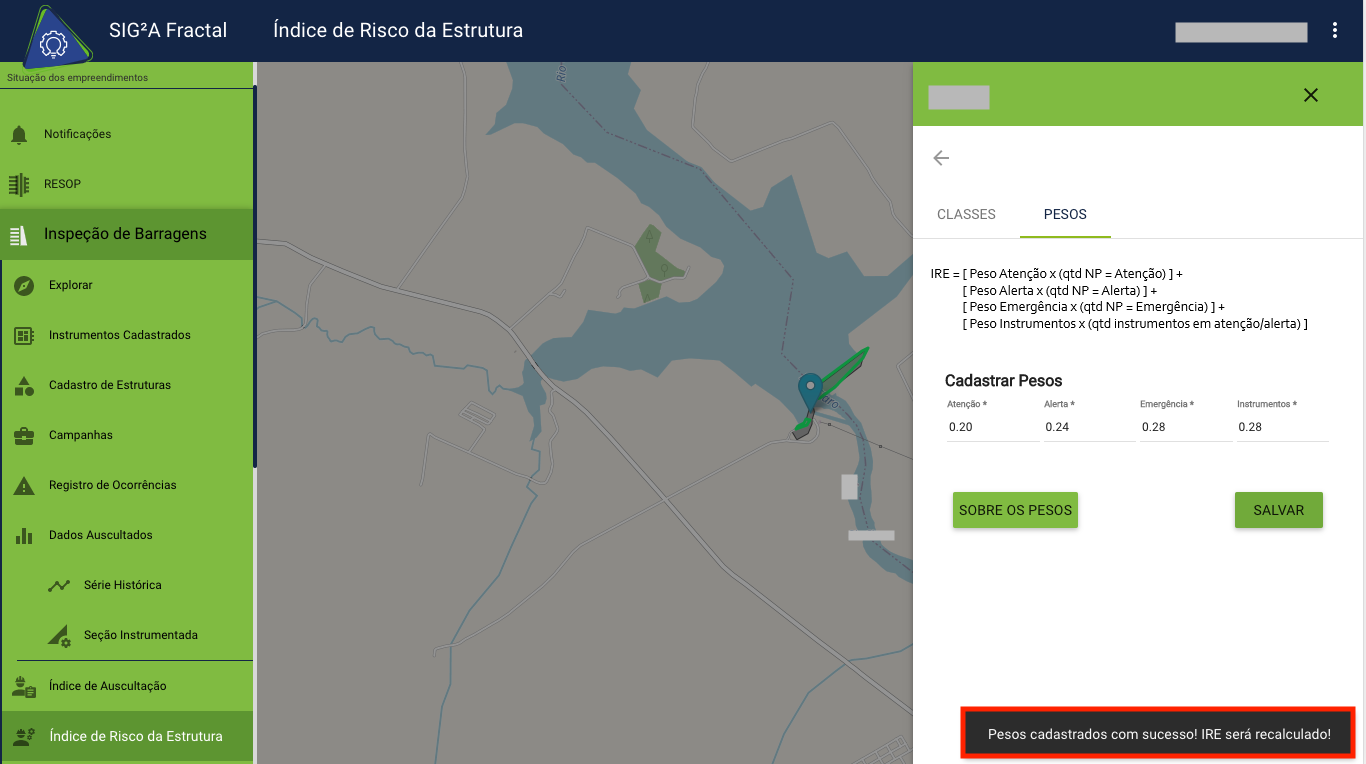

O sistema exibirá uma mensagem informando que os pesos foram cadastrados com sucesso, o IRE será recalculado com base nos novos pesos.

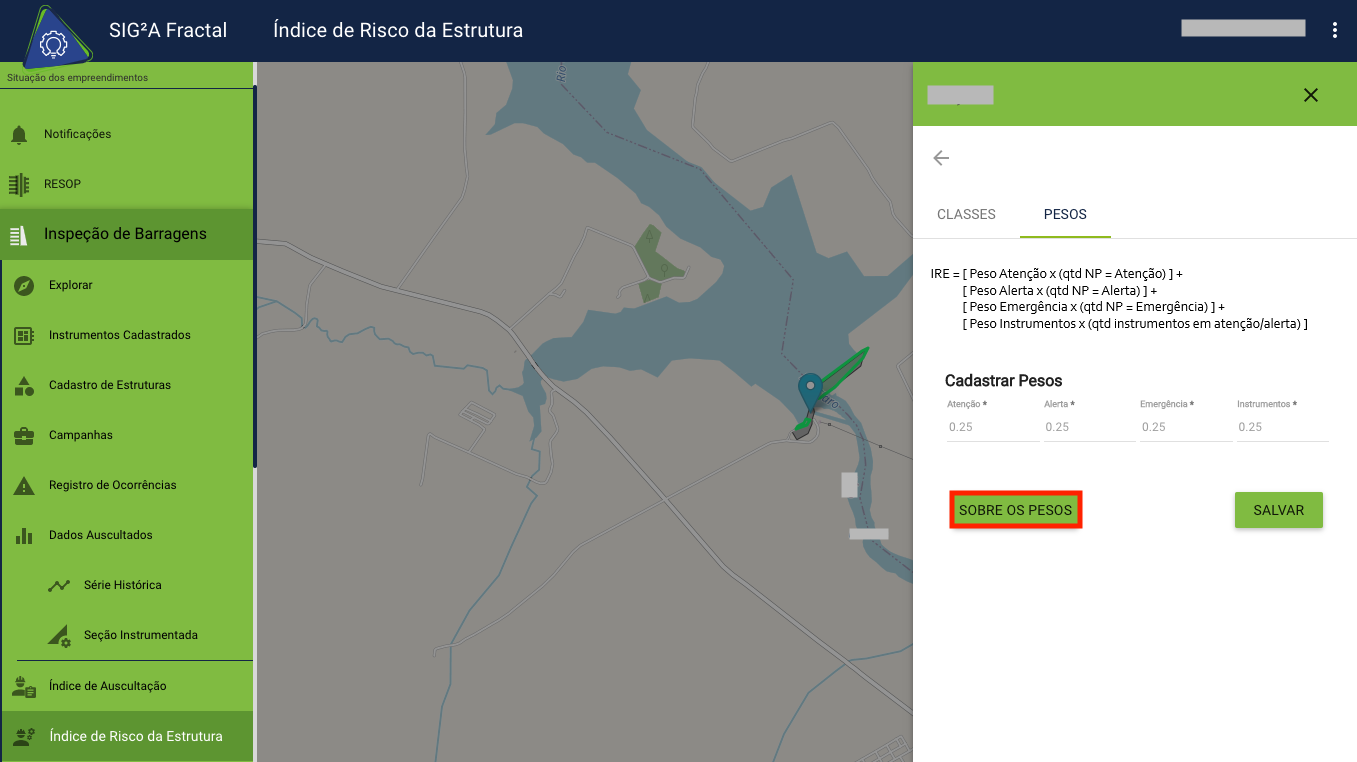

Poderá visualizar quando os pesos foram cadastrados ou alterados em Sobre os pesos.

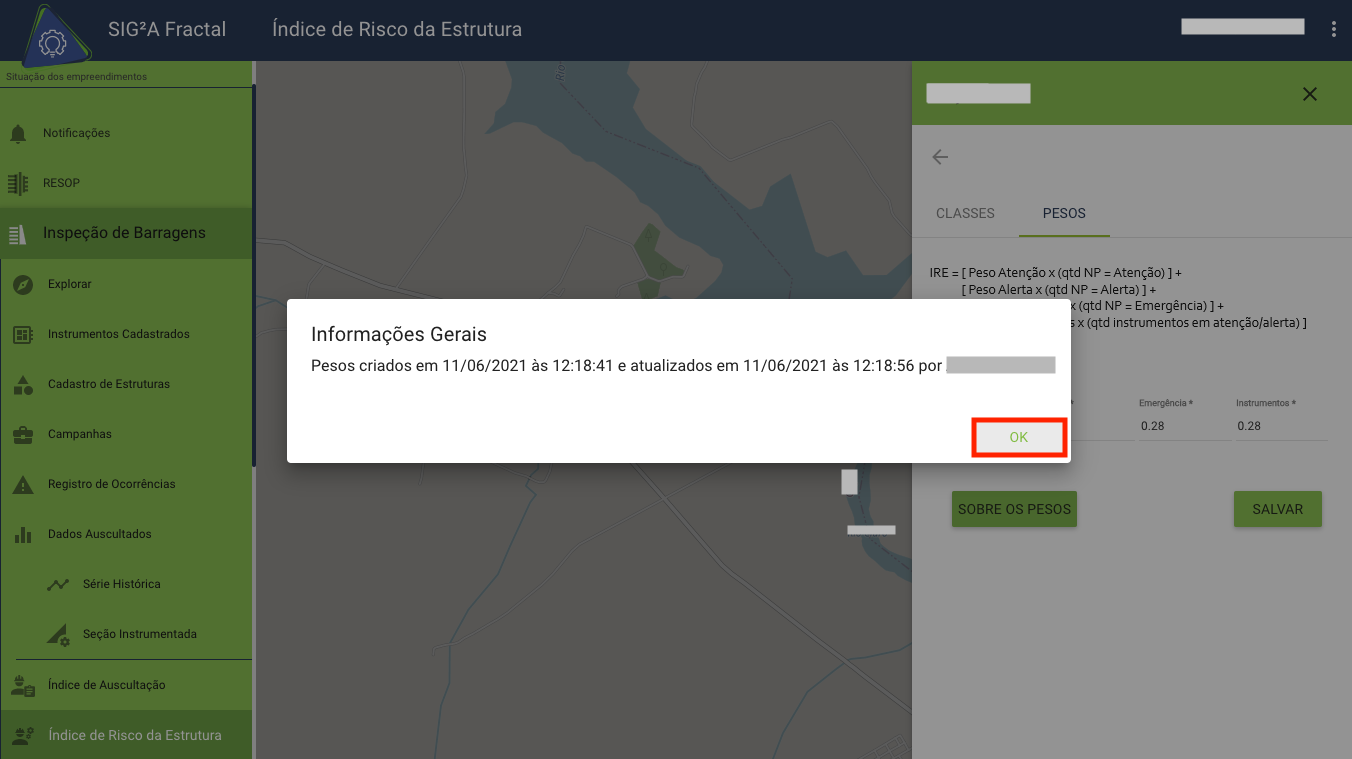

O sistema exibirá o usuário que fez o cadastro e quando o fez, clique OK para fechar.

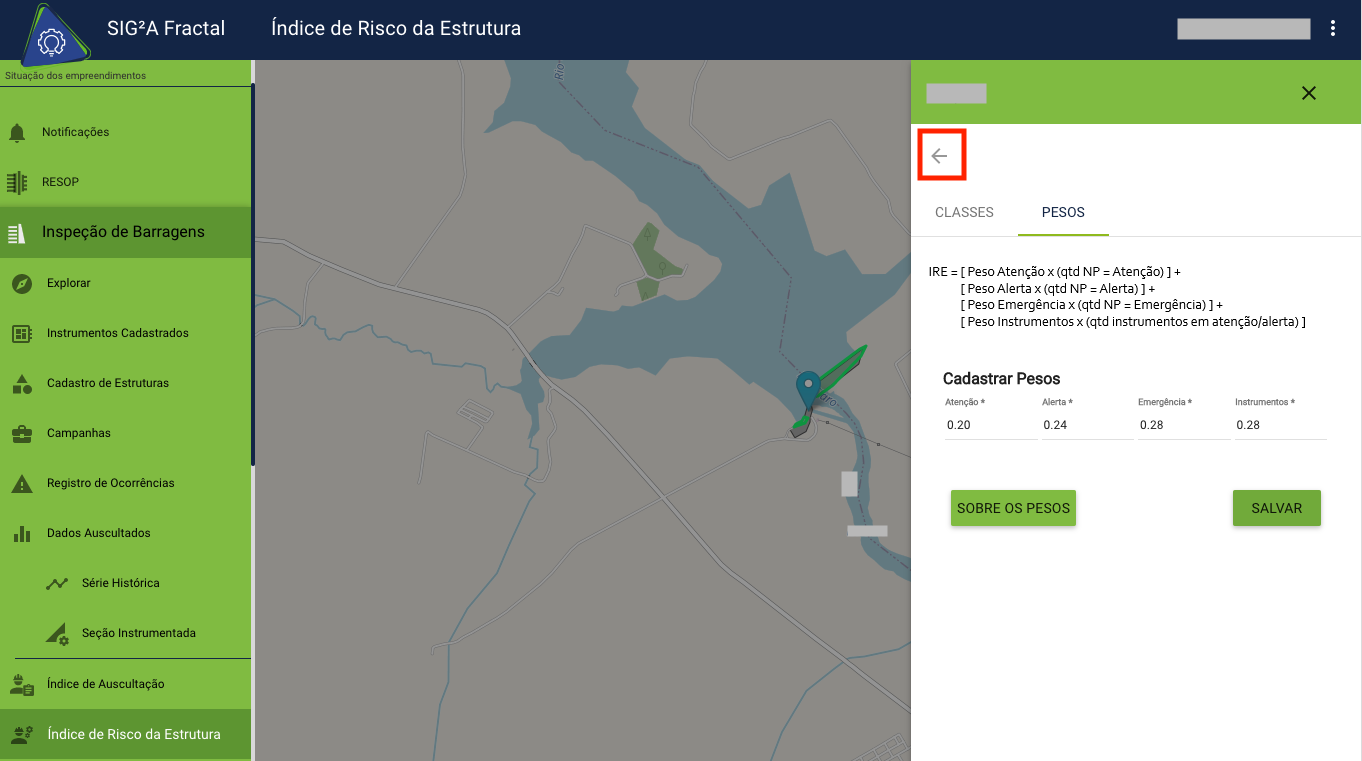

Para voltar ao IRE calculado, clique na seta.
