Algumas orientações

Registros​

Salvar alterações de registros​

Após alterar um valor na tabela de registros, o campo alterado será destacado em vermelho. Para salvar as alterações feitas na respectiva linha, você pode clicar no botão salvar (ícone disquete -> 💾) encontrado ao final da linha, ao lado direito na tabela.

alt text

No entanto, temos uma opção mais prática, após editar um campo basta pressionar a tecla Enter e as alterações da respectiva linha serão salvas após a confirmação.

Rolagem horizontal (Scroll horizontal)​

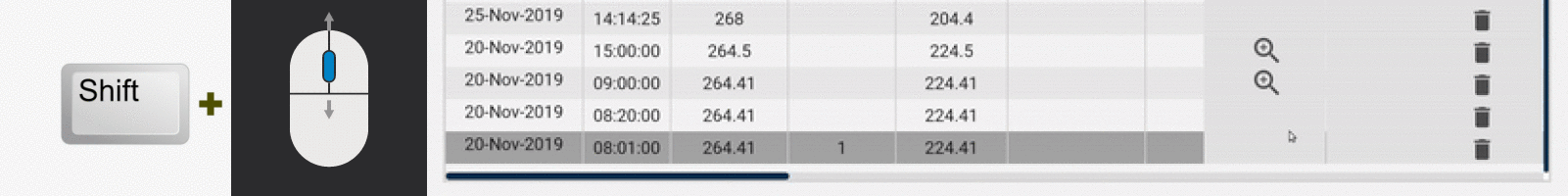

Para rolar uma página, tabela ou qualquer outro conteúdo, para a esquerda ou para a direita, mantenha a tecla Shift pressionada e gire o botão scroll do seu mouse.

alt text

Formatação de dados​

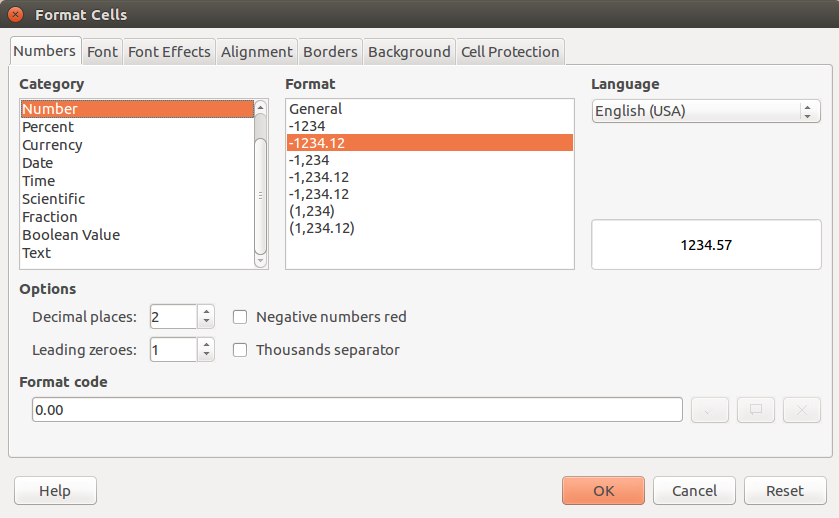

Formatação de dados de curva hidráulica​

alt text

Importação de registros (operações)​

Modelo de dados​

A importação de registros de operações pode ser realizada através de um arquivo .csv contendo os registros. O conteúdo desse arquivo deve, obrigatoriamente, seguir o padrão do modelo de dados da usina. O modelo de dados da sua usina pode ser obtido clicando no botão Baixar modelo de importação de registros, localizado no menu ferramentas:

alt text

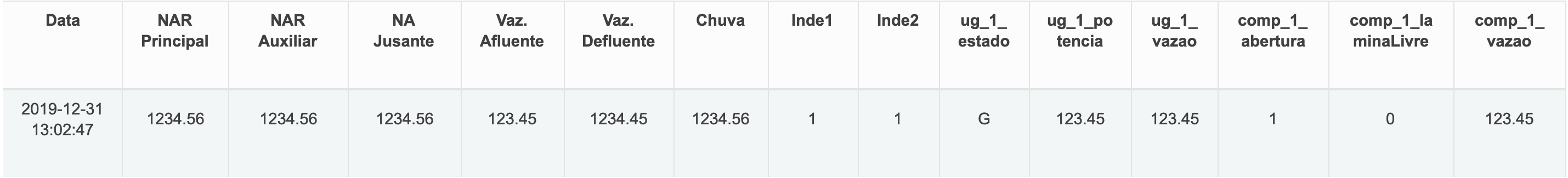

Após baixar o arquivo você poderá abri-lo no Excel ou Libreoffice. Observe o padrão a seguir:

alt text

Os títulos das colunas não devem ser alterados.

Descrição dos campos​

  • Data

    A data segue o padrão Ano-Mês-Dia Hora:Minuto:Segundo (Ex. 2020-01-30 23:59:00).

  • NAR Principal, NAR Auxiliar, NA Jusante, Vaz. Afluente, Vaz. Defluente e Chuva

    Os campos NAR Principal, NAR Auxiliar, NA Jusante, Vaz. Afluente, Vaz. Defluente e Chuva são valores decimais no padrão americano, isto é, quando houver casas decimais, estas devem ser separadas por ponto, ao invés de vírgula. Portanto, não deve ser utilizado ponto para a representação de milhares.

  • Inde1

    A coluna Inde1 representa o campo Indexador Vazão Vertida. Este campo aceita somente os valores 1, 2, 3, 4 e 5, descritos a seguir, conforme o Manual de Procedimentos da Operação fornecido pela ONS.

    1 - Controle do Nível

    2 - Motivos Ambientais

    3 - Razões Energéticas

    4 - Navegação a jusante

    5 - Testes em Comportas

  • Inde2

    A coluna Inde2 representa o campo Indexador Vazão Outras Estruturas. Este campo aceita somente os valores 1, 2, 3 e 4, descritos a seguir, conforme o Manual de Procedimentos da Operação fornecido pela ONS.

    1 - Remanescente ou Sanitária

    2 - Eclusagem

    3 - Escada de Peixe

    4 - Vazão para piscicultura

  • ug_id_estado

    Na tabela acima temos o campo ug_1_estado, representando o estado operativo da unidade geradora 1. Neste exemplo a identificação da Unidade Geradora (id) é 1.

    Valor: decimal;

    Casas decimais: separação por ponto, ao invés de vírgula;

    Representação de milhares: não utilizar ponto para a representação de milhares.

  • ug_id_potencia

    O campo ug_1_potencia representa a geração da unidade geradora 1. Neste exemplo a identificação da Unidade Geradora (id) é 1.

    Valor: decimal;

    Casas decimais: separação por ponto, ao invés de vírgula;

    Representação de milhares: não utilizar ponto para a representação de milhares.

  • ug_id_vazao

    O campo ug_1_vazao, representa a vazão calculada para a Unidade Geradora 1. Neste exemplo a identificação da Unidade Geradora (id) é 1.

    Valor: decimal;

    Casas decimais: separação por ponto, ao invés de vírgula;

    Representação de milhares: não utilizar ponto para a representação de milhares.

  • comp_id_abertura

    O campo comp_id_abertura, representa a abertura da Comporta 1. Neste exemplo a identificação da Comporta (id) é 1.

    Valor: decimal;

    Casas decimais: separação por ponto, ao invés de vírgula;

    Representação de milhares: não utilizar ponto para a representação de milhares.

  • comp_id_laminalivre

    O campo comp_id_laminalivre, representa Lâmina Livre para a Comporta 1. Neste exemplo a identificação da Unidade Geradora (id) é 1.

    Este campo aceita somente 1 e 0, sendo 1 verdadeiro e 0 falso;

    Valor: booleano (1 - Verdadeiro, 2 - Falso);

  • comp_id_vazao

    O campo comp_id_vazao, representa a vazão calculada para a Comporta 1. Neste exemplo a identificação da comporta (id) é 1.

    Valor: decimal;

    Casas decimais: separação por ponto, ao invés de vírgula;

    Representação de milhares: não utilizar ponto para a representação de milhares.

A identificação dos campos referentes às estruturas seguem o padrão estrutura_id_campo. Caso necessário, o id de cada estrutura pode ser encontrado na seção de configuração.

Importar operações​

De posse de um arquivo .csv no padrão citado acima, podemos realizar a importação desses dados através do botão Importar Registros, localizado no menu de ferramentas:

alt text
