RESOP
O Reservoir Operation (RESOP) é uma das ferramentas do Sistema Integrado de Gestão de Gerenciamento de Ativos (SIG²A) que visa dar apoio ao registro de informações sobre a operação de usinas hidrelétricas. Com o cadastro das estruturas da usina e as curvas hidráulicas associadas, a ferramenta realiza automaticamente o cálculo do Balanço Hídrico do reservatório e a geração de energia. As vantagens de utilização dessa ferramenta são: a formação de banco de dados com as informações sobre a operação das barragens padronizadas e de fácil acesso; a disponibilização dessas informações em tempo real no sistema podendo ser utilizada em outras aplicações; o cálculo automático do Balanço Hídrico do reservatório, o que facilita o acompanhamento pela equipe de monitoramento da situação de segurança dos reservatórios durante o evento. Para isso acesse o módulo RESOP no menu lateral.
Selecione uma "usina" para que o painel seja carregado.
Operação
Na aba Operação serão inseridas informações sobre a operação da barragem.
Menu Resultados
No menu resultados você pode acessar:
- Relatório
Importante : Para que esse relatório seja disponibilizado o balanço hídrico precisa ser calculado. Para isso clique na aba Balanço e aguarde a página ser carregada e volte para aba Operação. O botão de Relatório ficará com a cor verde representando que está ativo.
- Geração mensal
- Geração anual
Menu Entrada/Saída
No menu entrada/saída de dados você pode:
- Importar registros
A importação de registros de operações pode ser realizada através de um arquivo .csv contendo os registros. O conteúdo desse arquivo deve, obrigatoriamente, seguir o padrão do modelo de dados da usina. O modelo de dados da sua usina pode ser obtido clicando no botão Baixar modelo de importação de registros.
- Exportar registros
- Modelo para importação
Aqui você pode obter o modelo de dados da sua usina, clique em Baixar modelo de importação de registros.
- Baixar os cálculos
Importante : Para que esse documento seja disponibilizado o balanço hídrico precisa ser calculado. Para isso clique na aba Balanço aguarde a página ser carregada e volte para aba Operação. O botão de Baixar Cálculos ficará com a cor verde representando que está ativo.
- Enviar dados para ONS
Importante : Para que essa funcionalidade seja disponibilizada o balanço hídrico precisa ser calculado. O botão de Enviar dados para ONS ficará com a cor verde representando que está ativo.
Unidade Geradora
Na seção Unidades geradoras estão representadas as UGs da barragem.
Aqui você pode selecionar o tipo de valor que será inserido para preencher os campos.
Você pode escolher entre:
- Compensador síncrono
- UG parada
- Gerador
- Rodando Vazio
Depois de selecionar, insira os valores das UGs.
Se você cadastrou sua UG com a opção com winter kennedy, haverá dois campos para serem preenchidos para cada UG.
Comportas
Na seção Comportas estão representadas as comportas da barragem.
No exemplo, são quinze comportas de fundo, com nomes entre “C1” e “C15”.
Para inserir as informações sobre uma operação, inicialmente pode-se fechar todas as estruturas clicando no ícone “Fechado”.
Dessa forma, os campos são automaticamente preenchidos com o valor “0” (zero), que representa que as estruturas estão fechadas:
Para indicar a abertura da comporta, digite manualmente nos campos os valores da abertura em metros. Para comporta fechada preencha o campo com “0” (zero).
Você pode indicar abertura máxima da comporta, basta clicar na caixa abaixo da identificação “LL”.
![alt text]e(./image/ll.png " Abrir comporta ")
O campo é automaticamente preenchido com o valor máximo da abertura (m), segundo a curva hidráulica cadastrada.
Níveis do reservatório
No campo “NAR Principal [m]”, deve-se inserir o nível da água do reservatório em metros, considerando a referência IBGE.
No campo “NA Jusante [m]” deve-se inserir o nível d’água a jusante do barramento.
No campo “NAR Auxiliar [m]” insira o nível do reservatório em um ponto auxiliar em metros.
Preencha a “Vazão Transferida [m³/s]”.
Em “Chuva [mm]” o valor da chuva em milímetros.
Indexador de vazão invertida
No campo Indexador Vazão Vertida é necessário selecionar o motivo da operação.
Indexador vazão outras estruturas
No campo Indexador Vazão Outras Estruturas também é possível selecionar o motivo da operação de outras estruturas, não sendo um item obrigatório.
Ocorrências

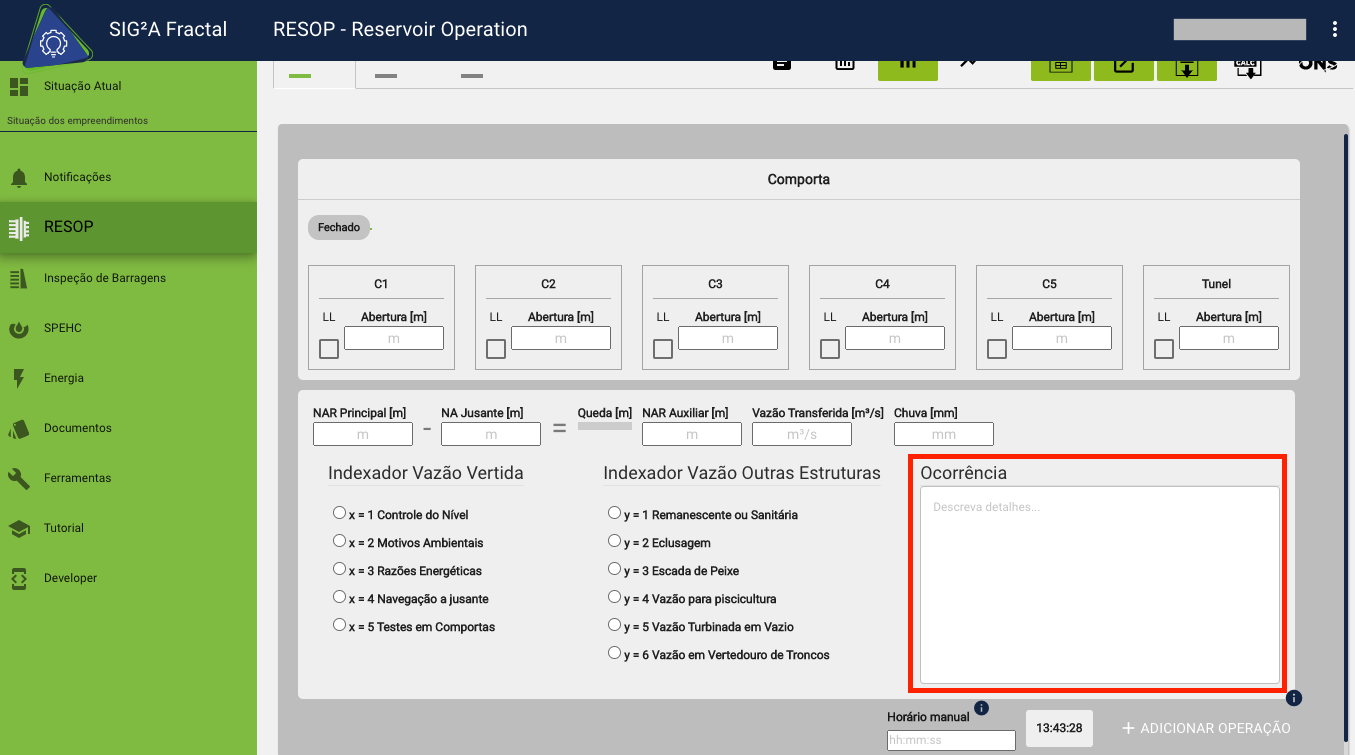

Nesse campo poderá inserir informações sobre eventos importantes durante a operação.

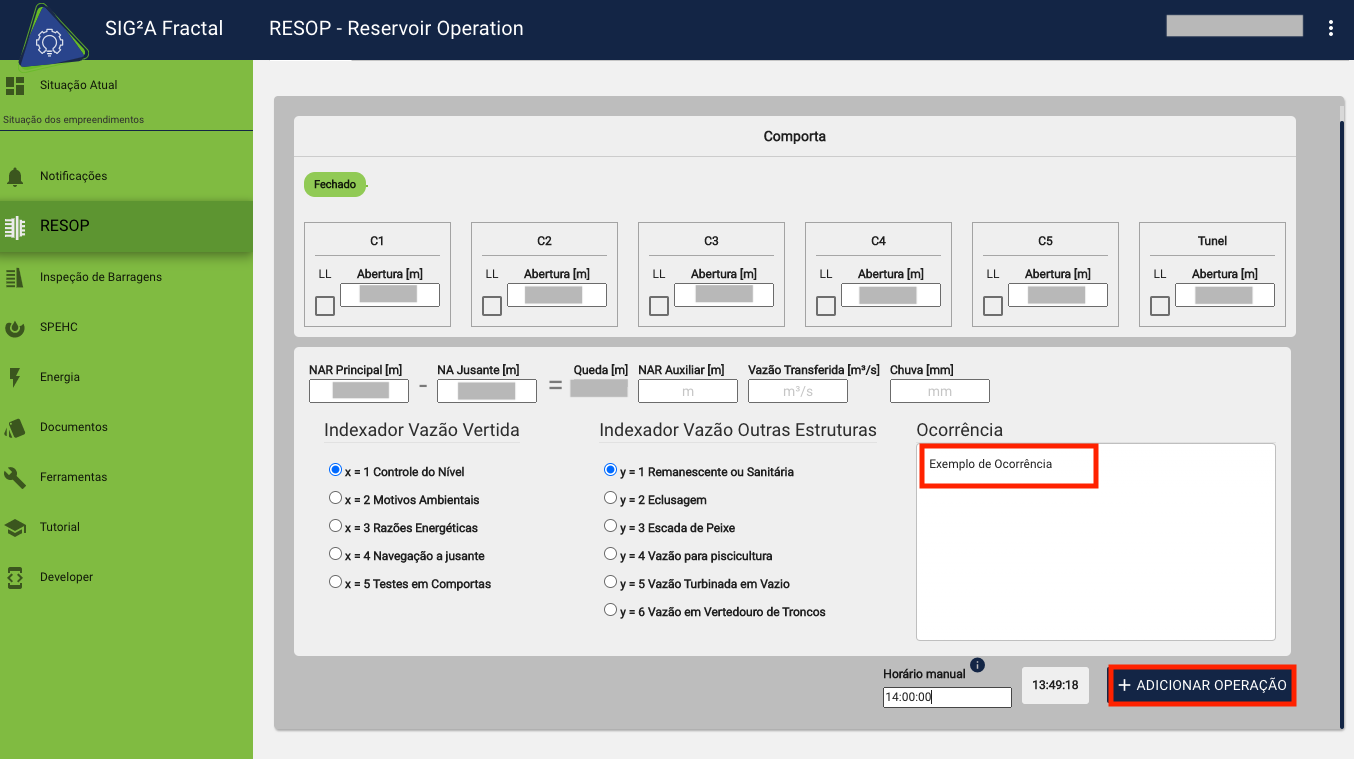

Insira a informação, ao clicar em Adicionar operação a ocorrência será registrada.
Horário do registro
Você pode adicionar operação com a hora automática ou no campo Horário manual inserir o horário do registro no formato “hh:mm:ss”.
Em seguida clique em + ADICIONAR OPERAÇÃO para armazenar o registro. O sistema exibirá a mensagem “Dado salvo com sucesso!” confirmando o processo.
Poderá consultar os registros na aba Registros.
Registros
Os registros podem ser conferidos na aba Registros.
Poderá visualizar a data e hora do registro, como as informações inseridas na operação.
Visualizar Ocorrências

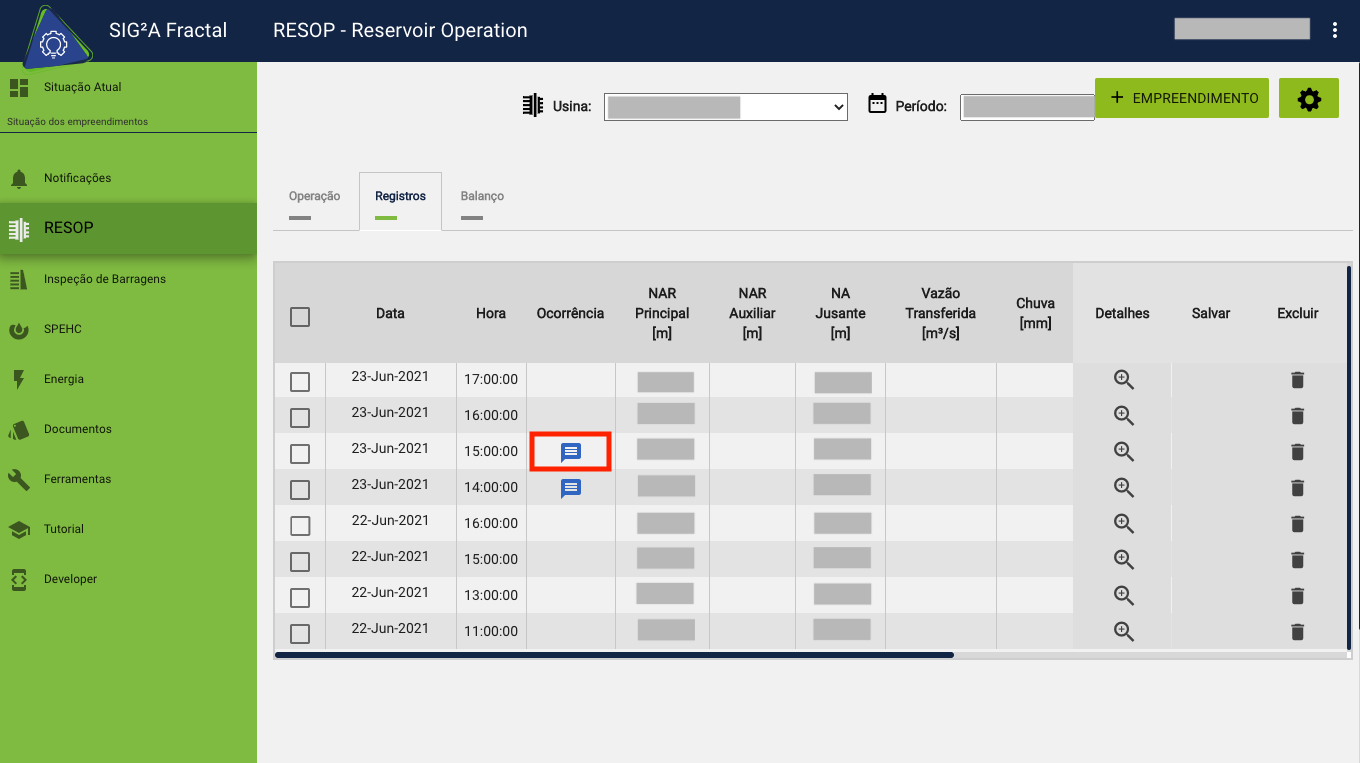

Para visualizar uma ocorrência, clique no ícone de comentário.

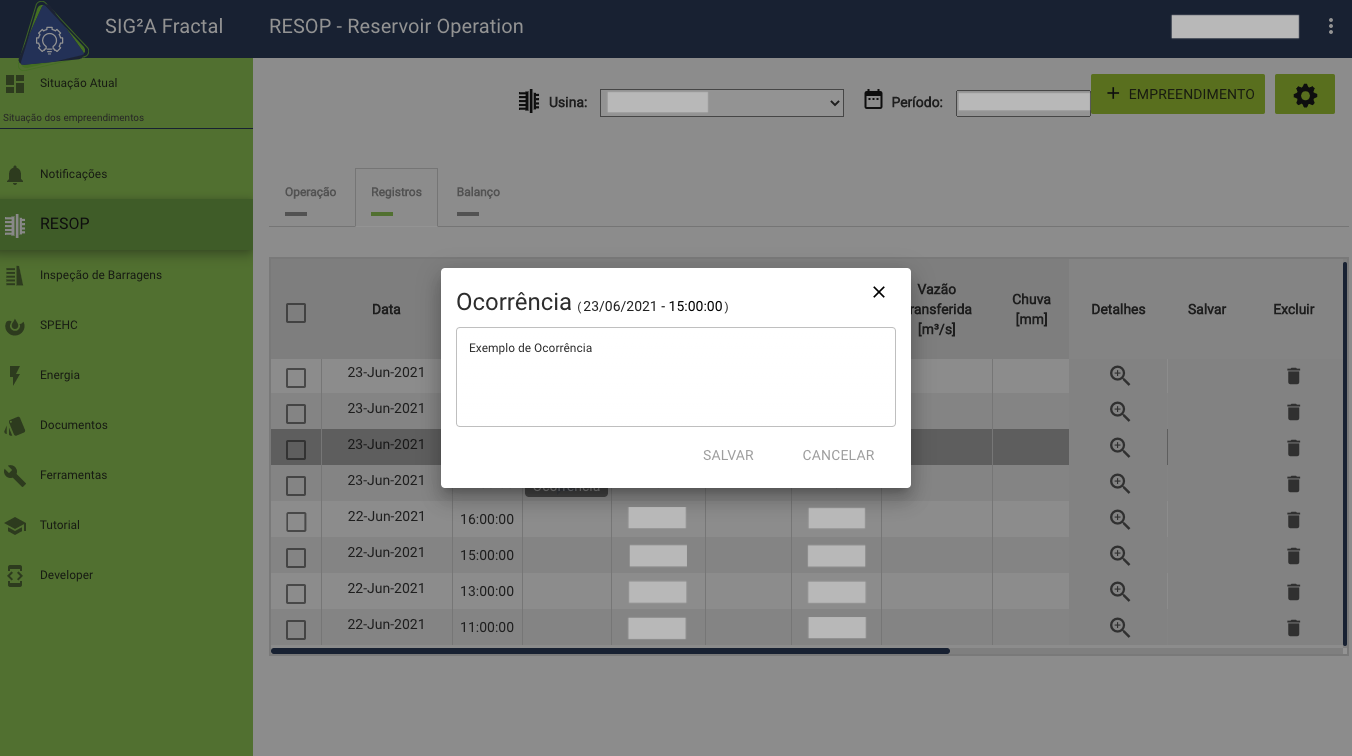

Será exibido um modal com a ocorrência cadastrada.
Poderá ver a data, o horário e quem registrou a ocorrência.
Estados de reservatório
Poderá adicionar o estado do reservatório. Insira a classe e o nível e clique em Adicionar.
CAV
Você pode visualizar ou importar uma nova CAV.
Para visualizar a CAV já cadastrada clique no ícone de gráfico, como sinalizado na imagem.
Nesse gráfico Cota X Volume você poderá visualizar.
- Volume útil
- Volume acumulado
- Tomada D'água
Se não quiser visualizar alguma dessas informações basta clicar na mesma na legenda abaixo do gráfico.
Para ver mais detalhes basta passar o cursor em cima do gráfico.
Importar CAV
Se quiser importar um documento da CAV de seu computador, você deve clicar em Importar (ícone da nuvem).
Para importar a CAV o arquivo deve ser em formato .csv. Deve ter no mínimo três colunas, mas suporta até cinco.
Deve obrigatoriamente ter os dados abaixo.
- Primeira coluna conter a cota (m)
- Segunda coluna área (m²)
- Terceira coluna volume (m³)
Os dados opcionais são:
- Volume útil (m³)
- Volume útil percentual (%)
Registro de classes de operações
Aqui você pode cadastrar novas classes (Exemplos: Alerta, Atenção, Normal) que serão utilizadas no Diagrama de operação de reservatório.
Para adicionar uma nova classe preencha as informações nos campos Nome da classe e Procedimento Operativo a ser seguido quando o reservatório se encontra nessa classe.
Depois clique em adicionar.
Pronto! Nova classe cadastrada.
Diagrama de operação de reservatório
Para construir a tabela do seu diagrama você deve inserir, um valor mínimo e o máximo da Vazão afluente.
E definir também o mínimo e o máximo da Montante.
Aguarde, a tabela será carregada com os valores escolhidos.
Para montar seu diagrama, as classes precisam ser cadastradas. As classes cadastradas
Unidade Geradora
Você pode adicionar uma nova unidade geradora e visualizar as que já foram cadastradas.
Para adicionar uma nova Unidade geradora preencha os dados solicitados como o Nome e o SNL
SNL: Speed-No-Load ou Rotação Nominal Vazio, é a vazão [m³/s] que passa pela turbina quando está no estado de Compensador Síncrono (CS).
Agora importe do seu computador a Curva hidráulica.
Importe também a Curva colina.
Comportas
Para adicionar uma nova comporta insira um nome para a mesma.
Insira a Abertura para lâmina livre.
Importe a Curva hidráulica.
Clique em Adicionar comporta.
Abaixo você poderá visualizar as comportas cadastradas.
Para visualizar a curva hidráulica de uma comporta já cadastrada basta clicar em cima da que deseja consultar.
Poderá consultar a legenda para entender a curva.
Para ver mais detalhes basta passar o cursor acima do gráfico.
Depois clique em Fechar para poder executar outras ações.
Alterar comporta
Se precisar alterar o nome ou a abertura limite para lâmina livre, altere os dados e depois clique em Salvar (ícone disquete).
Remover comporta
Se quiser remover uma comporta basta clicar em Excluir (ícone lixeira), isso apagará a comporta cadastrada.
O sistema irá exibir uma mensagem para que confirme a ação, se deseja continuar selecione Sim.
Se caso não quiser mais excluir a estrutura clique em Não.
Passos
Os passos são como um template, quando cadastrados ficarão disponíveis na aba de Operação, para preencher os campos de abertura de Comportas.
Você pode adicionar os passos de duas maneiras:
- Preencher manualmente
Para isso preencha os passos e insira um nome.
Depois que todos os campos foram preenchidos clique em Adicionar passo.
- Importar os passos
Para isso clique em Importar passos.
Agora escolha um arquivo do seu computador.
Os passos cadastrados aparecerão abaixo.
Vertedor
Aqui você pode adicionar um novo vertedor e visualizar os já cadastrados.
Para adicionar um novo vertedor insira um Nome e importe a Curva hidráulica.
Clique em Adicionar.
Poderá ver as estruturas cadastradas ao lado.
Alterar vertedor
Se necessário poderá fazer alteração, basta alterar o que precisa e clicar em Atualizar.
Excluir vertedor
Quer excluir um vertedor cadastrado? Clique em Remover.
O sistema irá exibir uma mensagem para que confirme a ação, se deseja continuar selecione Sim.
Se caso não quiser mais excluir a estrutura clique em Não.
Vazão sanitária
Aqui você pode adicionar uma nova vazão sanitária. Para isso insira um Nome e importe a Curva hidráulica.
Clique em Adicionar.
As estruturas cadastradas aparecerão ao lado.
Alterar vazão sanitária
Se necessário poderá fazer alteração, basta alterar o que precisa e clicar em Atualizar.
Excluir vazão sanitária
Quer excluir uma vazão cadastrada? Clique em Remover.
O sistema irá exibir uma mensagem para que confirme a ação, se deseja continuar selecione Sim.
Se caso não quiser mais excluir a estrutura clique em Não.
Escada de peixe
Aqui você pode adicionar e visualizar as estruturas de escada de peixe cadastradas.
Para adicionar uma nova estrutura insira um Nome e importe a Curva hidráulica.
Clique em Adicionar.
Poderá ver as estruturas cadastradas ao lado.
Alterar escada de peixe
Se necessário poderá fazer alteração, basta alterar o que precisa e clicar em Atualizar.
Excluir escada de peixe
Quer excluir uma escada cadastrada? Clique em Remover.
O sistema irá exibir uma mensagem para que confirme a ação, se deseja continuar selecione Sim.
Se caso não quiser mais excluir a estrutura clique em Não.
Eclusa
Aqui você pode adicionar uma nova esclusa e visualizar as que já estão cadastradas.
Para adicionar uma nova estrutura insira um Nome e importe a Curva hidráulica.
Clique em Adicionar.
Poderá ver as estruturas cadastradas ao lado.
Alterar eclusa
Se necessário poderá fazer alteração, basta alterar o que precisa e clicar em Atualizar.
Excluir eclusa
Quer excluir uma eclusa cadastrada? Clique em Remover.
O sistema irá exibir uma mensagem para que confirme a ação, se deseja continuar selecione Sim.
Se caso não quiser mais excluir a estrutura clique em Não.
Voltar ao RESOP
Para voltar para a página inicial do RESOP clique em Voltar no topo da página.
