RESOP
O Reservoir Operation (RESOP) é uma das ferramentas do Sistema Integrado de Gestão de Gerenciamento de Ativos (SIG²A) que visa dar apoio ao registro de informações sobre a operação de usinas hidrelétricas. Com o cadastro das estruturas da usina e as curvas hidráulicas associadas, a ferramenta realiza automaticamente o cálculo do Balanço Hídrico do reservatório e a geração de energia. As vantagens de utilização dessa ferramenta são: a formação de banco de dados com as informações sobre a operação das barragens padronizadas e de fácil acesso; a disponibilização dessas informações em tempo real no sistema podendo ser utilizada em outras aplicações; o cálculo automático do Balanço Hídrico do reservatório, o que facilita o acompanhamento pela equipe de monitoramento da situação de segurança dos reservatórios durante o evento. Para isso acesse o módulo RESOP no menu lateral.

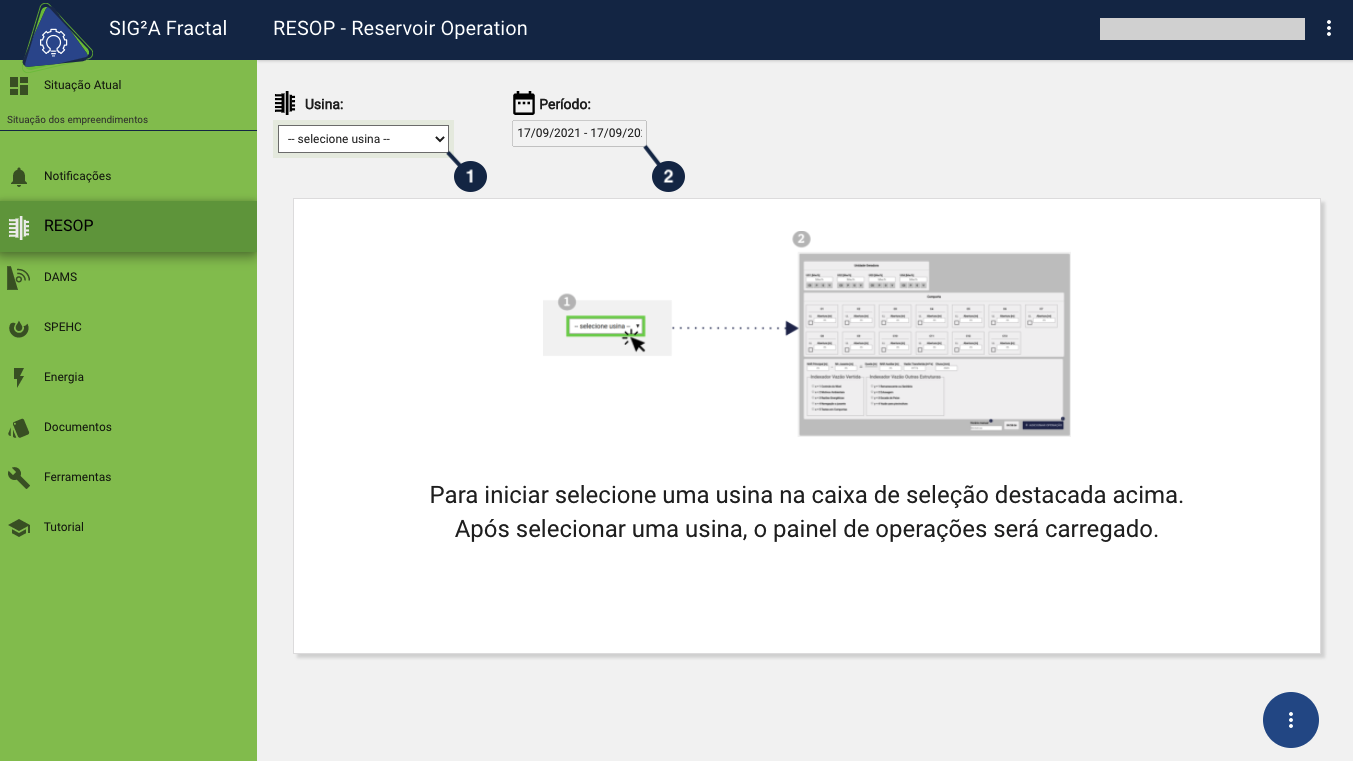

1. Selecione uma "usina" para que o painel seja carregado. 2. Você pode escolher outro período se desejar, o sistema exibe os dados mais recentes por padrão.

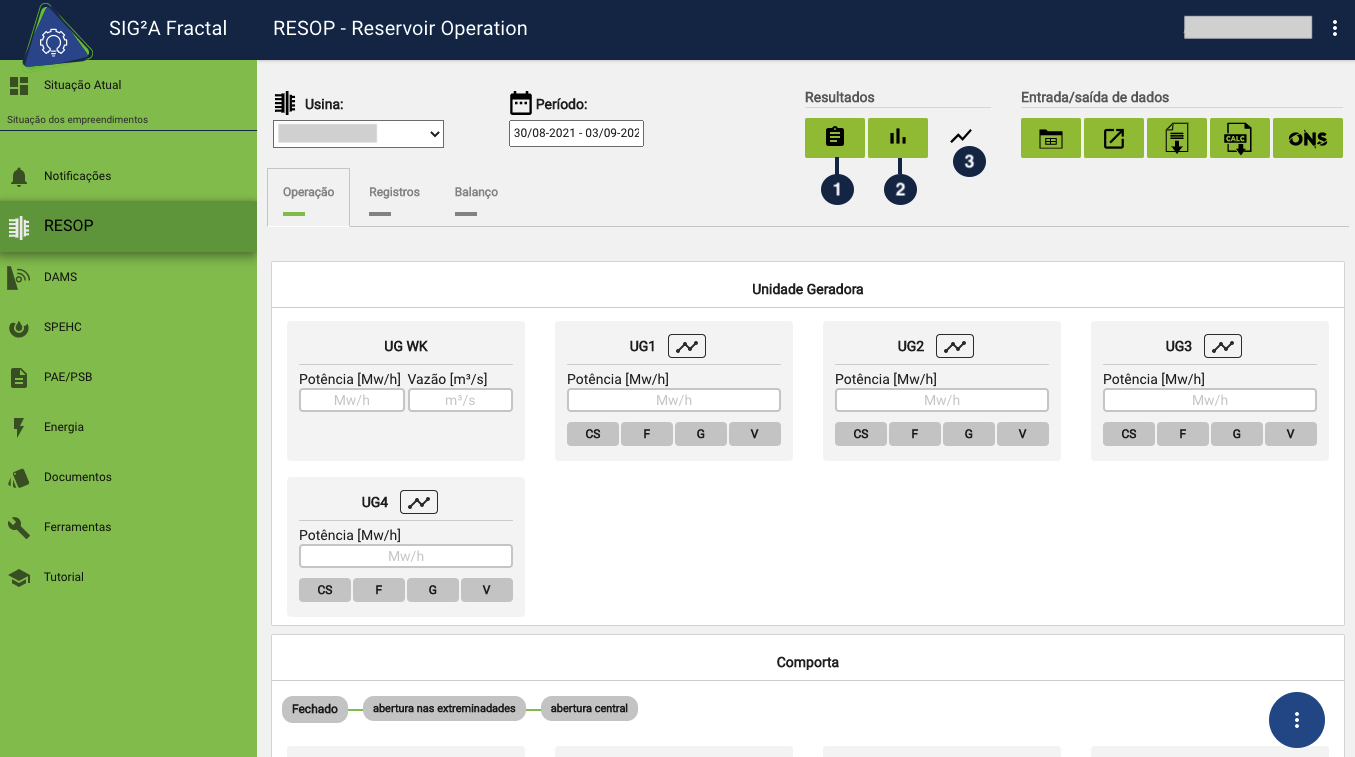

Menu Resultados
No menu resultados você pode acessar:
(1) Relatório
Importante : Para que esse relatório seja disponibilizado o balanço hídrico precisa ser calculado.
(2) Geração mensal
(3) Geração anual

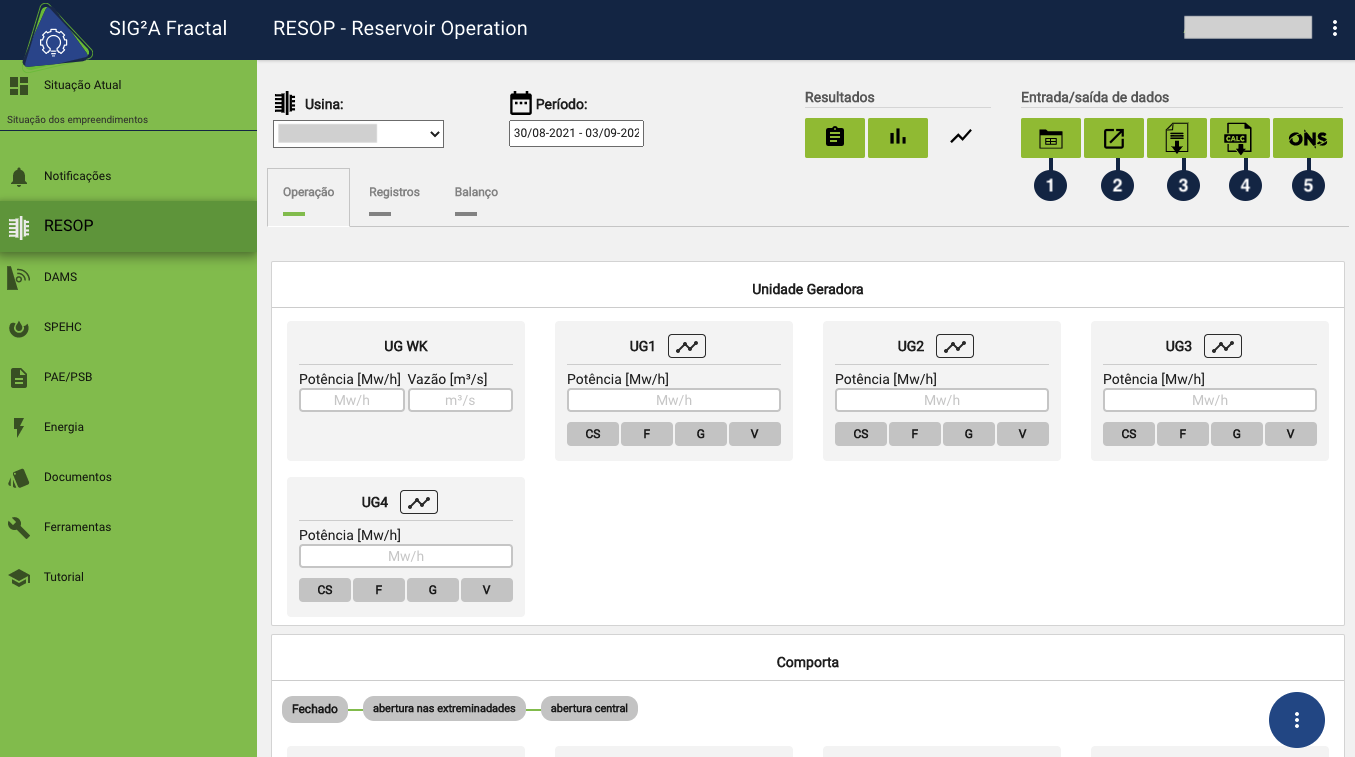

Menu Entrada/Saída
No menu entrada/saída de dados você pode:
(1) Importar registros
A importação de registros de operações pode ser realizada através de um arquivo .csv contendo os registros. O conteúdo desse arquivo deve, obrigatoriamente, seguir o padrão do modelo de dados da usina. O modelo de dados da sua usina pode ser obtido clicando no botão Baixar modelo de importação de registros.
(2) Exportar registros
(3) Modelo para importação
Aqui você pode obter o modelo de dados da sua usina, clique em Baixar modelo de importação de registros. Saiba mais em Importação de Registros.
(4) Baixar os cálculos
Importante : Para que esse documento seja disponibilizado o balanço hídrico precisa ser calculado.
(5) Enviar dados para ONS
Importante : Para que essa funcionalidade seja disponibilizada, o balanço hídrico precisa ser calculado e as configurações de FTP devem ser inseridas
Operação
Na aba Operação serão inseridas informações sobre a operação da barragem.
Unidade Geradora

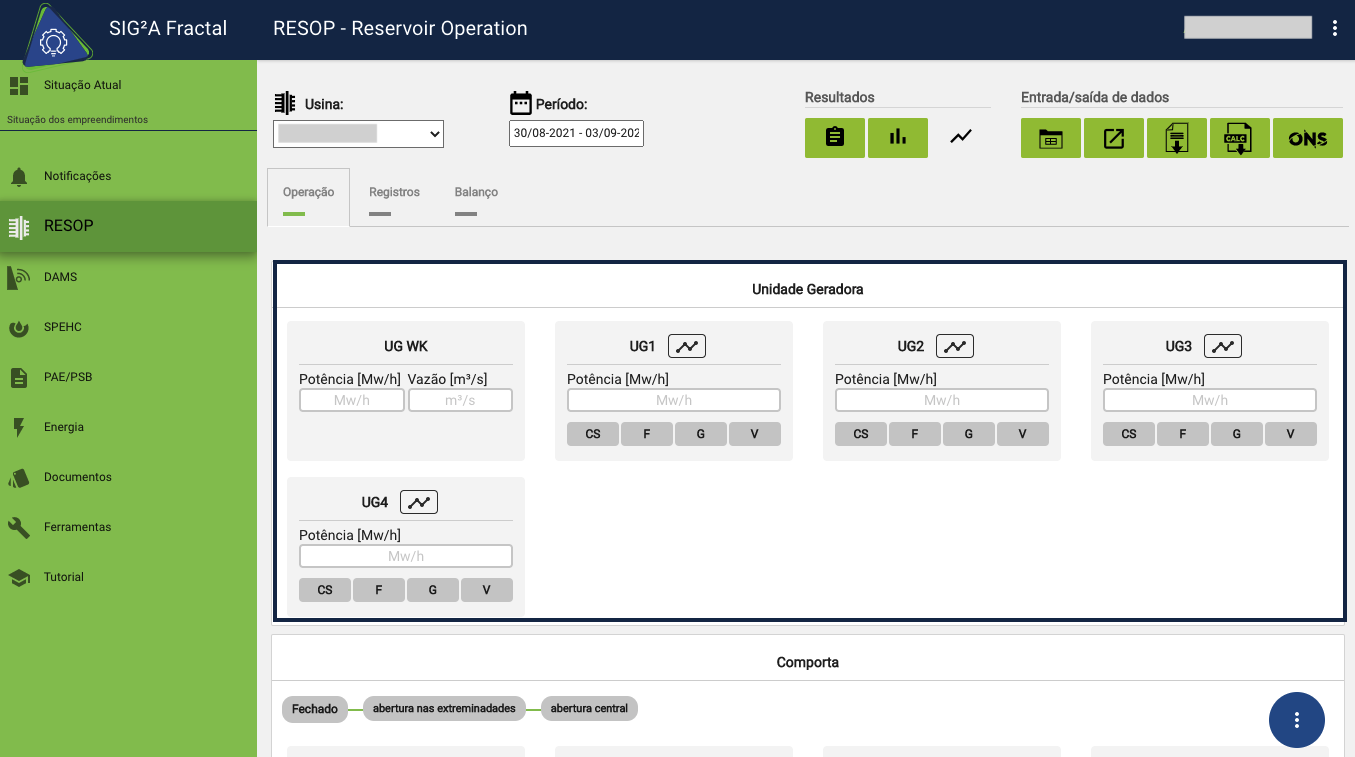

Na seção Unidades geradoras estão representadas as UGs da barragem.
Unidade Geradora com curva hidráulica

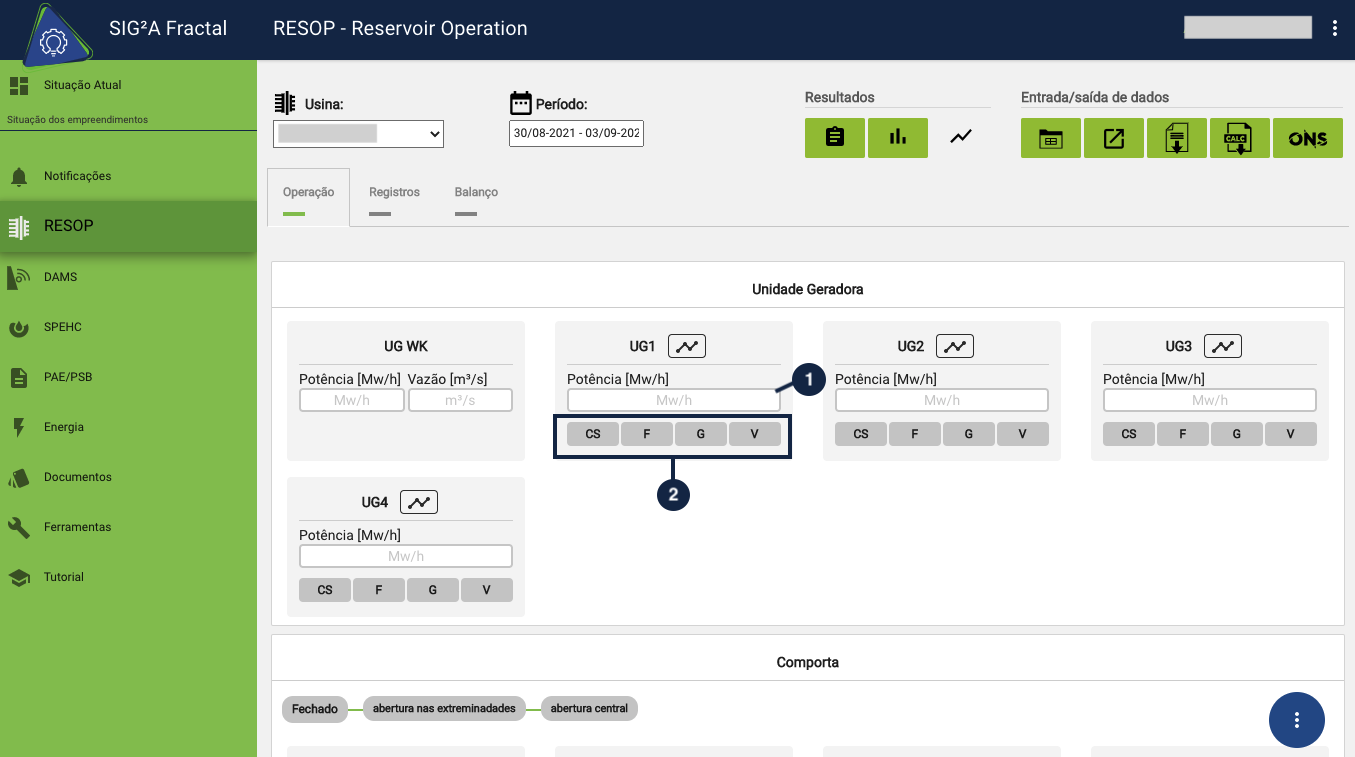

1. Insira os valores de potência das UGs.

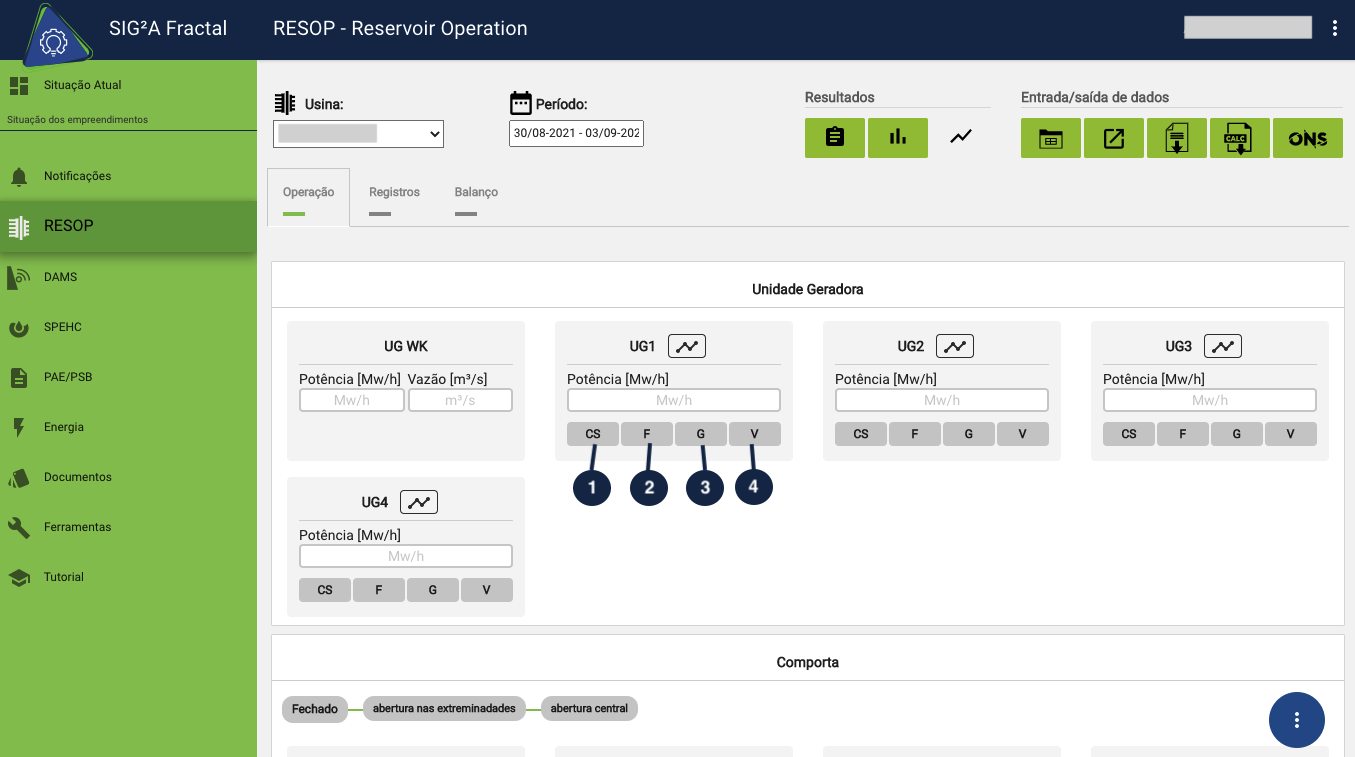

2. Aqui você deve selecionar o estado operativo da UG ao preencher os campos.
Você pode escolher entre:
1. Compensador síncrono
2. UG parada
3. Gerador
4. Rodando Vazio

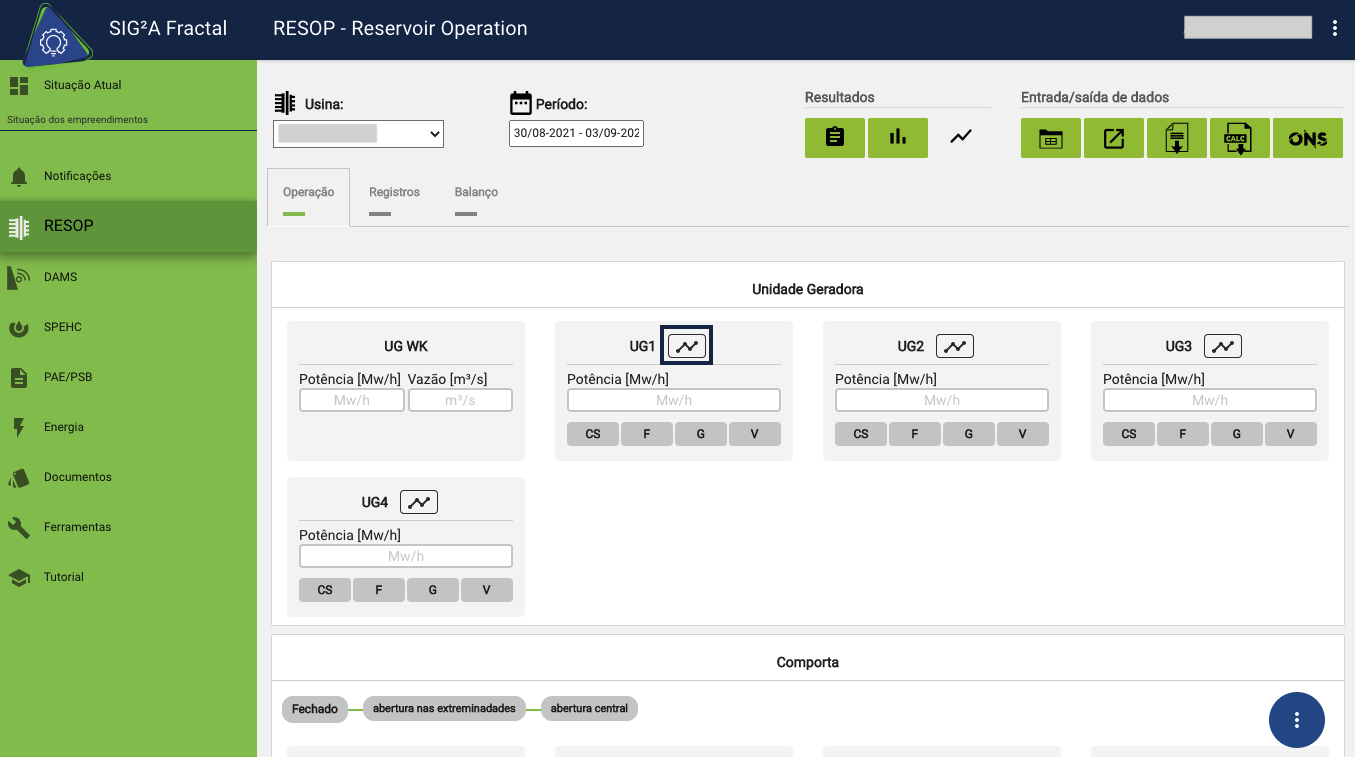

Visualizar curva da UG
Poderá visualizar a curva hidráulica da UG a qualquer momento, clique no ícone gráfico.

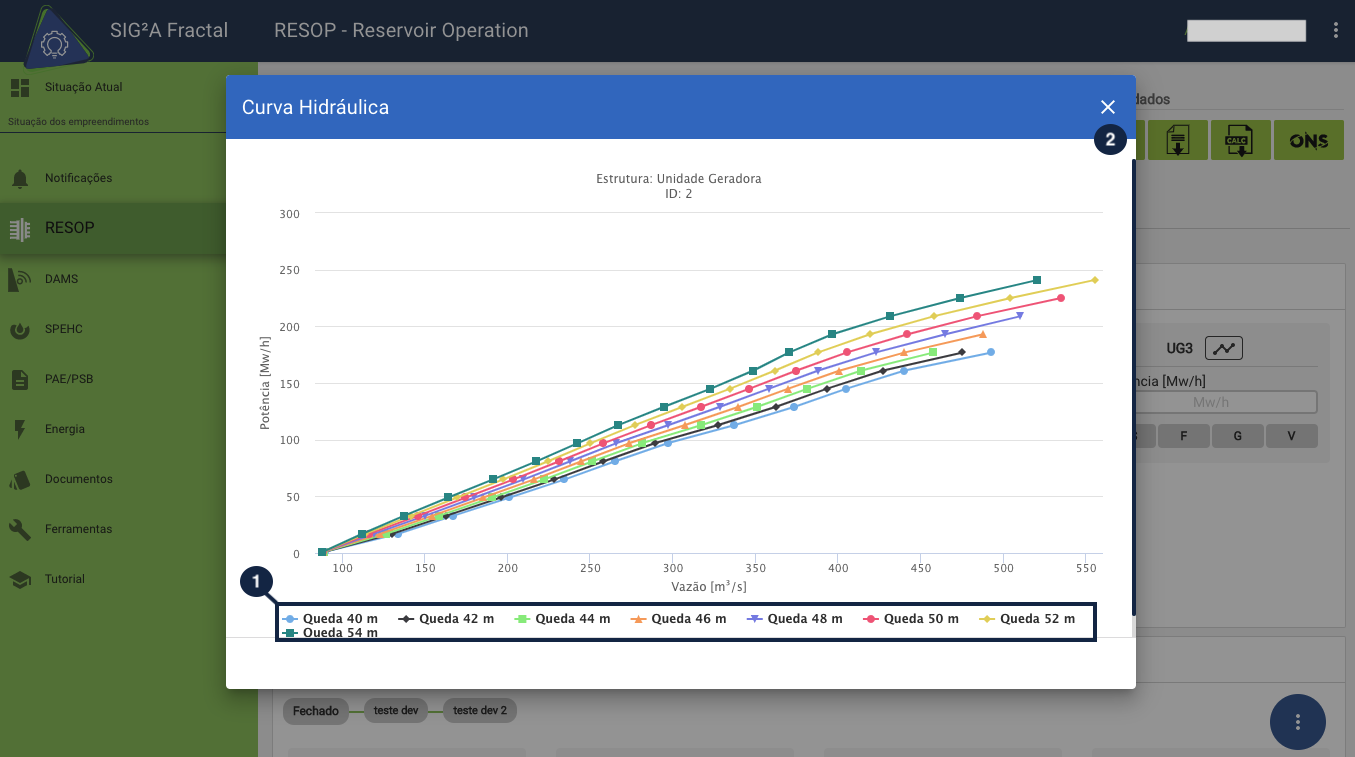

Será aberto um modal onde você poderá visualizar a curva.
1. Poderá consultar a legenda da curva, se quiser ocultar alguma Queda clique em cima da que deseja ocultar. 2. Para fechar o modal clique no X.
Unidade Geradora com Winter Kennedy

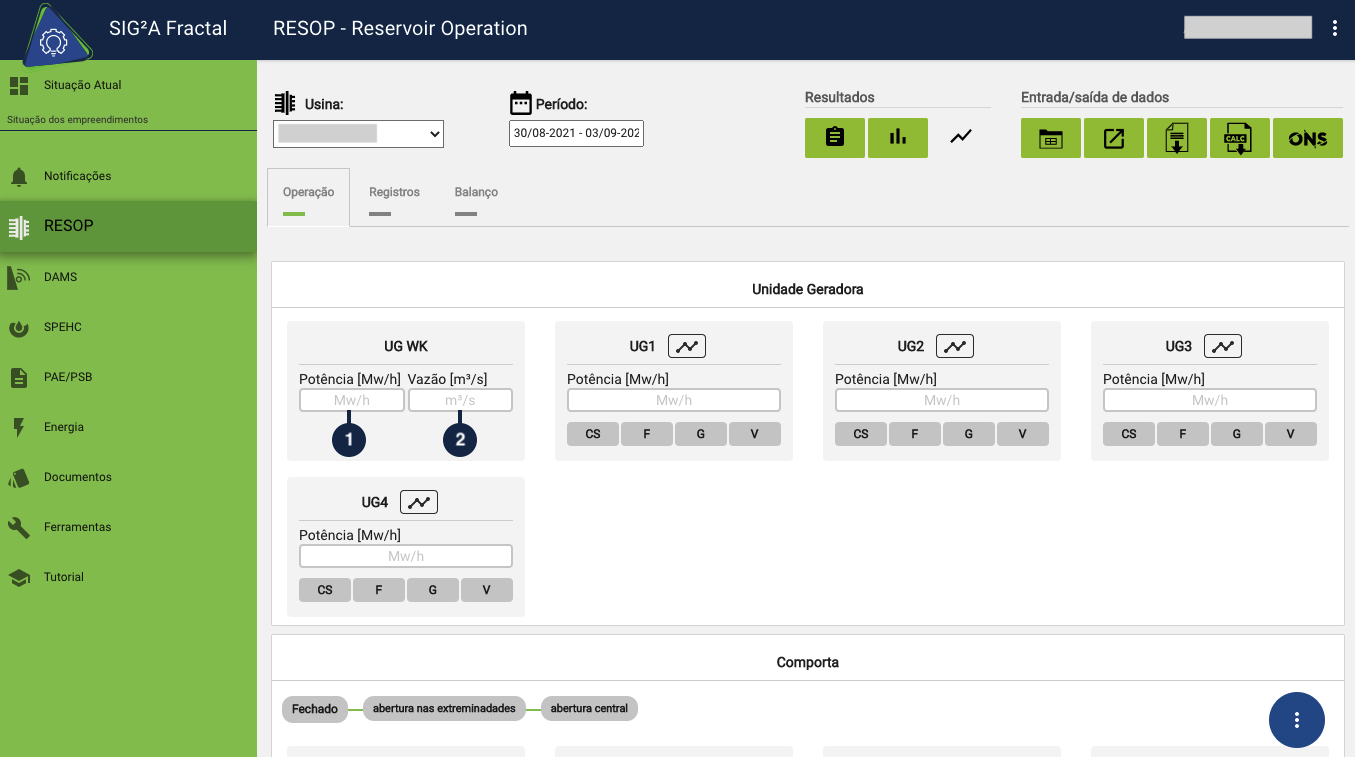

Se você cadastrou sua UG com a opção com winter kennedy, haverá dois campos para serem preenchidos para cada UG.
1. Potência [Mw] 2. Vazão [m³/s]
Comportas

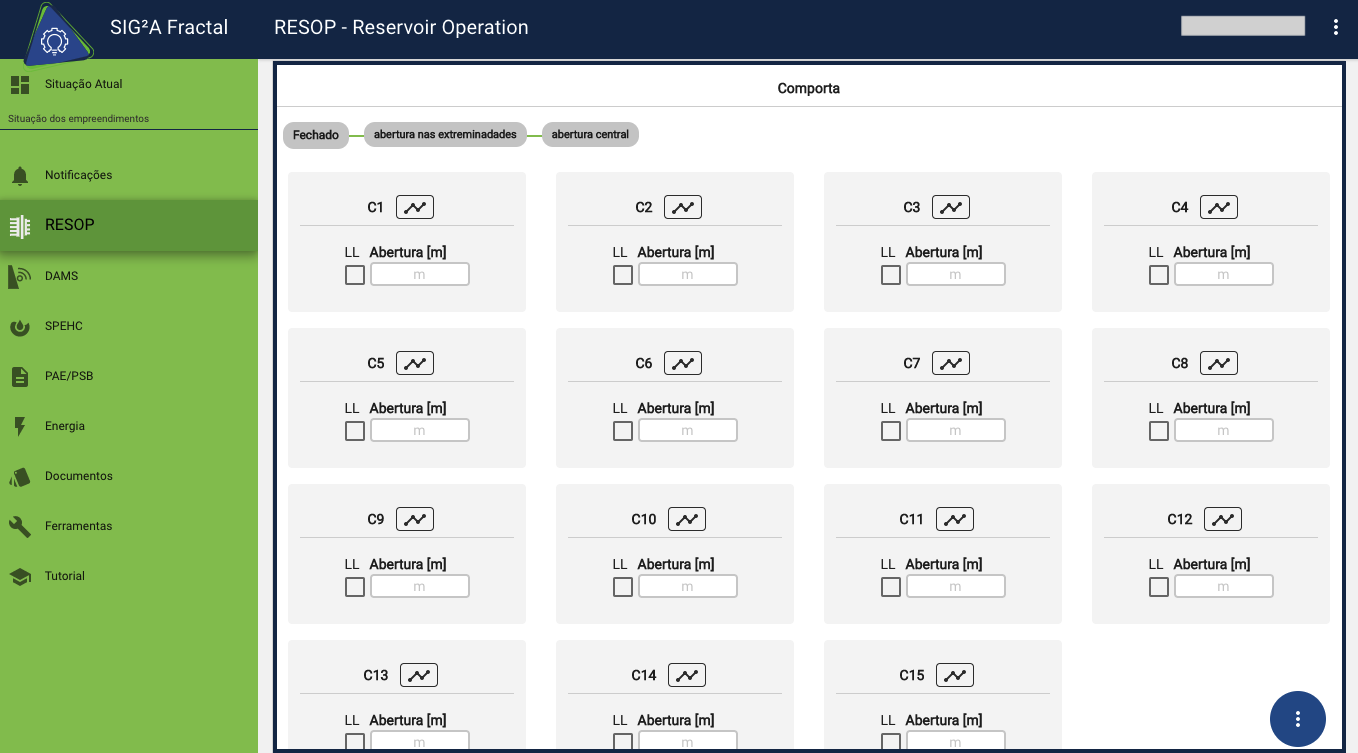

Na seção Comportas estão representadas as comportas da barragem.

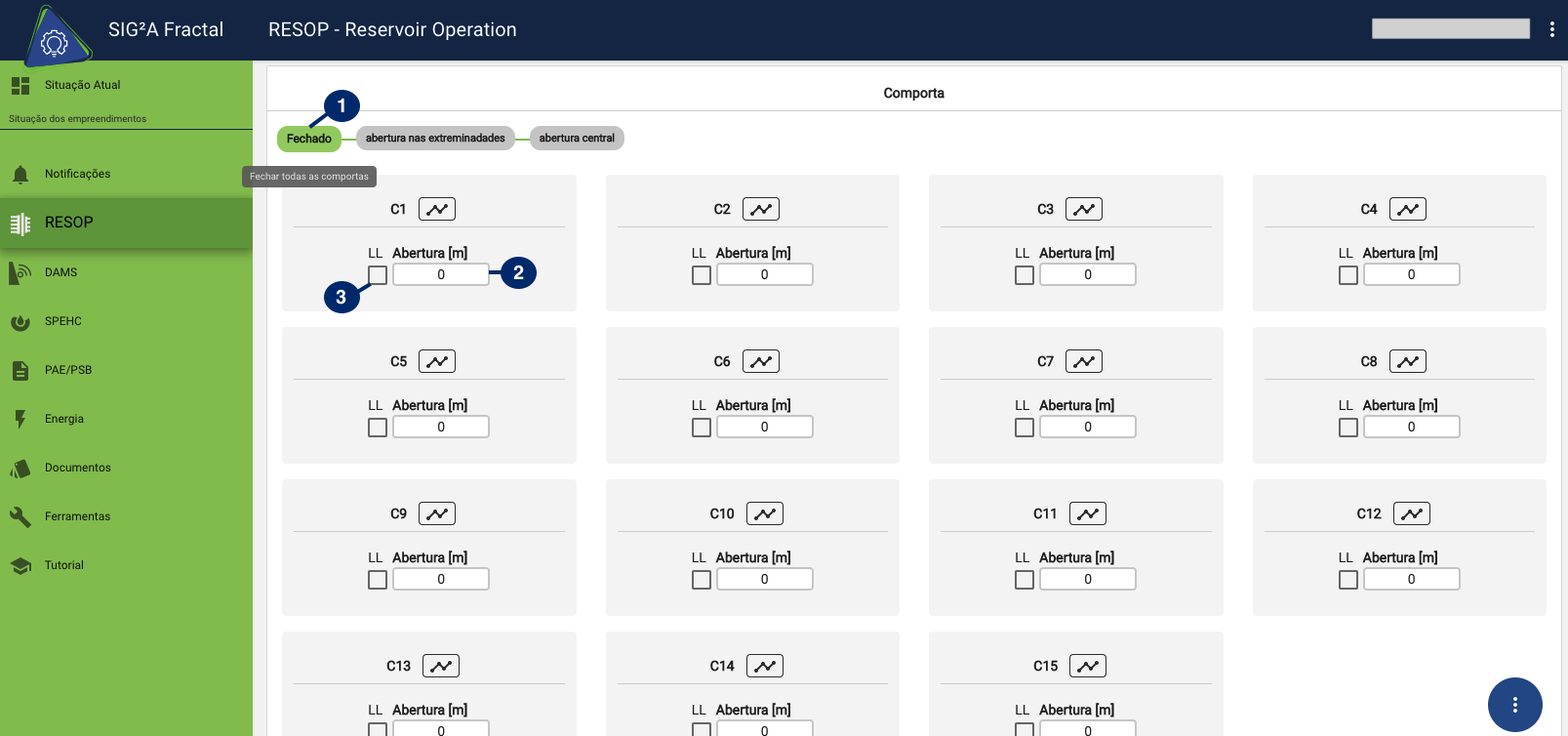

1.Para inserir as informações sobre uma operação, inicialmente pode-se fechar todas as estruturas clicando no ícone (1) “Fechado”.
2.Dessa forma, os campos são automaticamente preenchidos com o valor “0” (zero), que representa que as estruturas estão fechadas.
3. Você pode indicar abertura máxima da comporta, basta clicar na caixa abaixo da identificação “LL”. O campo é automaticamente preenchido com o valor máximo da abertura (m), segundo a curva hidráulica cadastrada.
Para indicar a abertura da comporta, digite manualmente nos campos os valores da abertura em metros. Para comporta fechada preencha o campo com “0” (zero).

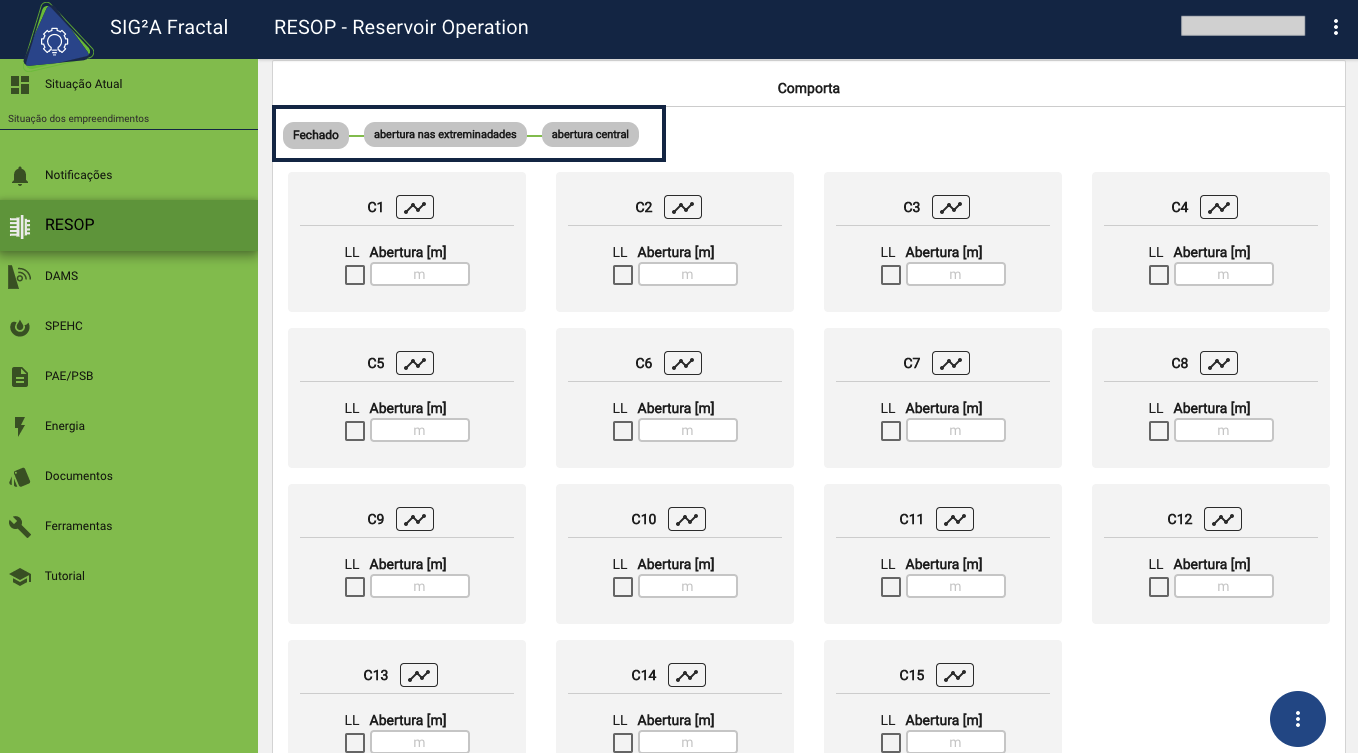

Passos de comporta
Os passos foram criados para facilitar a vida do operador. Quando há aberturas de comporta padrões que são utilizadas com muita frequência, poderá ser criado os Passos.
Ao configurar os Passos, serão exibidos na seção de comportas na aba de operação. Assim, quando clicar em um conjunto de passos, o sistema preencherá automaticamente os campos de abertura de comporta com o que foi cadastrado.
Ainda não configurou? Saiba mais em Configurando passos de comporta.

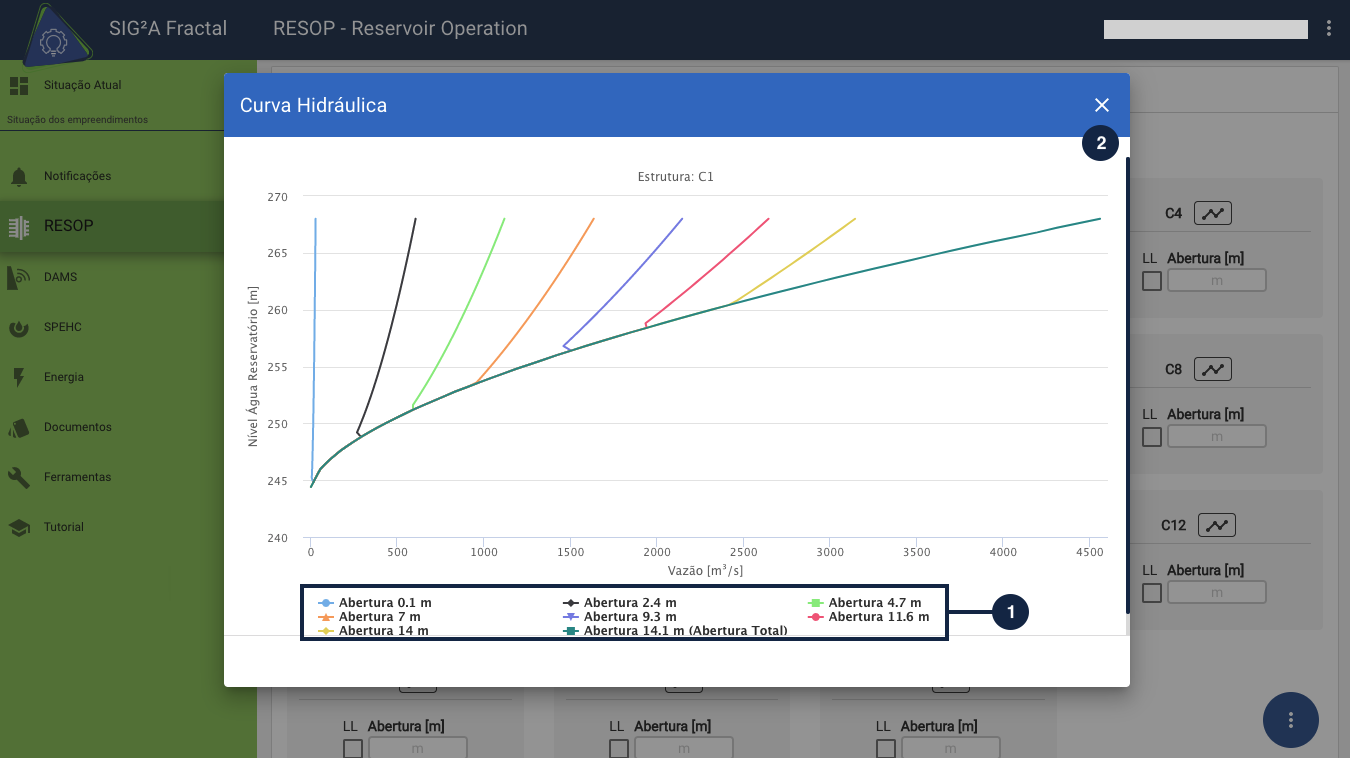

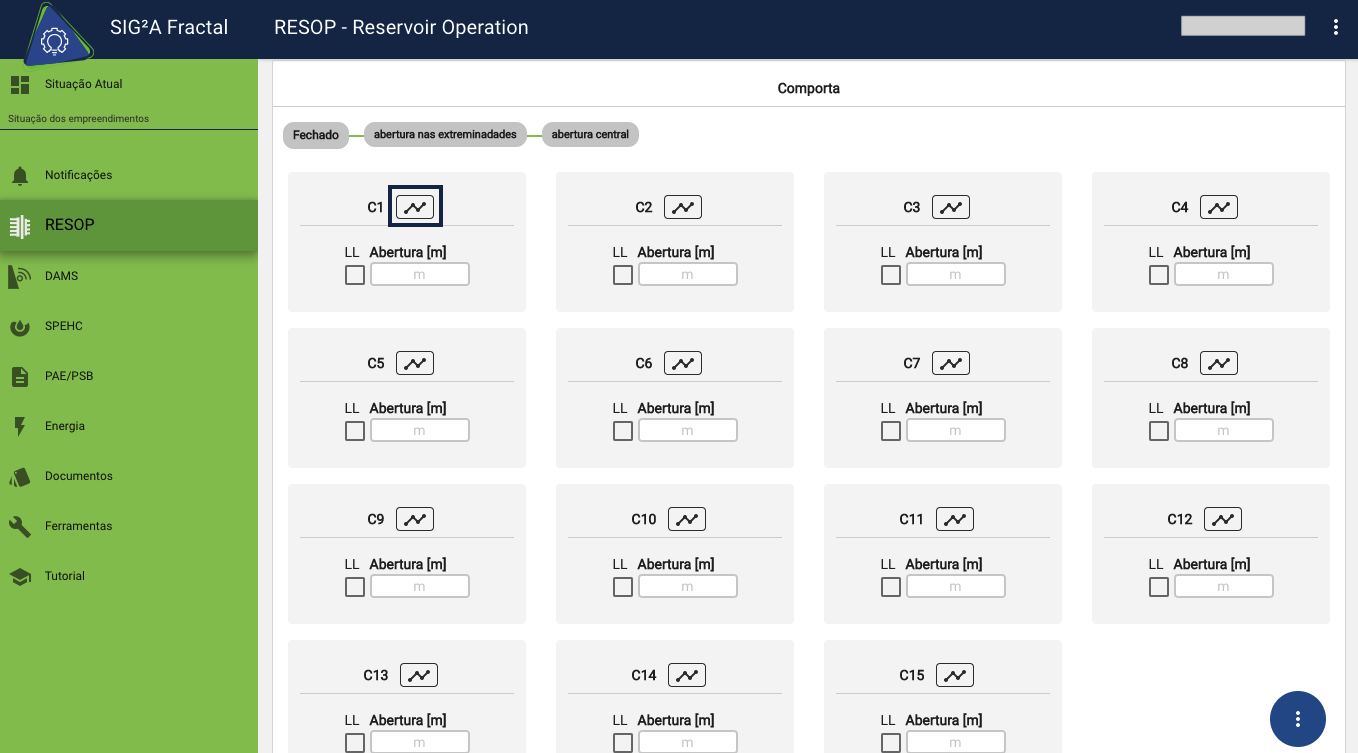

Visualizar curva da comporta
Poderá visualizar a curva hidráulica da comporta a qualquer momento, clique no ícone gráfico.
Será aberto um modal onde você poderá visualizar a curva.
1. Poderá consultar a legenda da curva, se quiser ocultar alguma Abertura clique em cima da que deseja ocultar. 2. Para fechar o modal clique no X.
Níveis do reservatório

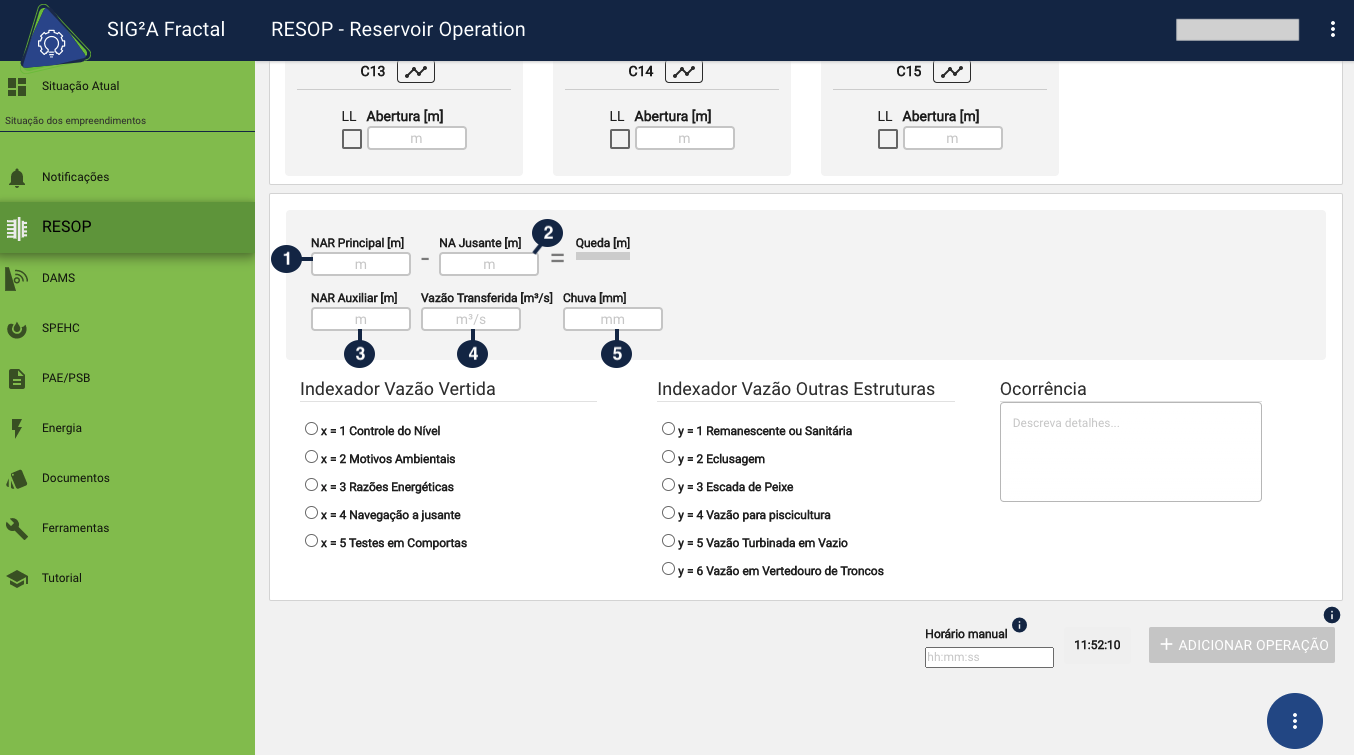

1. “NAR Principal [m]”, deve-se inserir a cota, considerando a referência IBGE.
2. “NA Jusante [m]” deve-se inserir a cota, considerando a referência IBGE.
3. “NAR Auxiliar [m]” insira o nível do reservatório em um ponto auxiliar em metros, considerando a referência IBGE.
4. Preencha a “Vazão Transferida [m³/s]”.
5. Em “Chuva [mm]” o valor da chuva em milímetros.

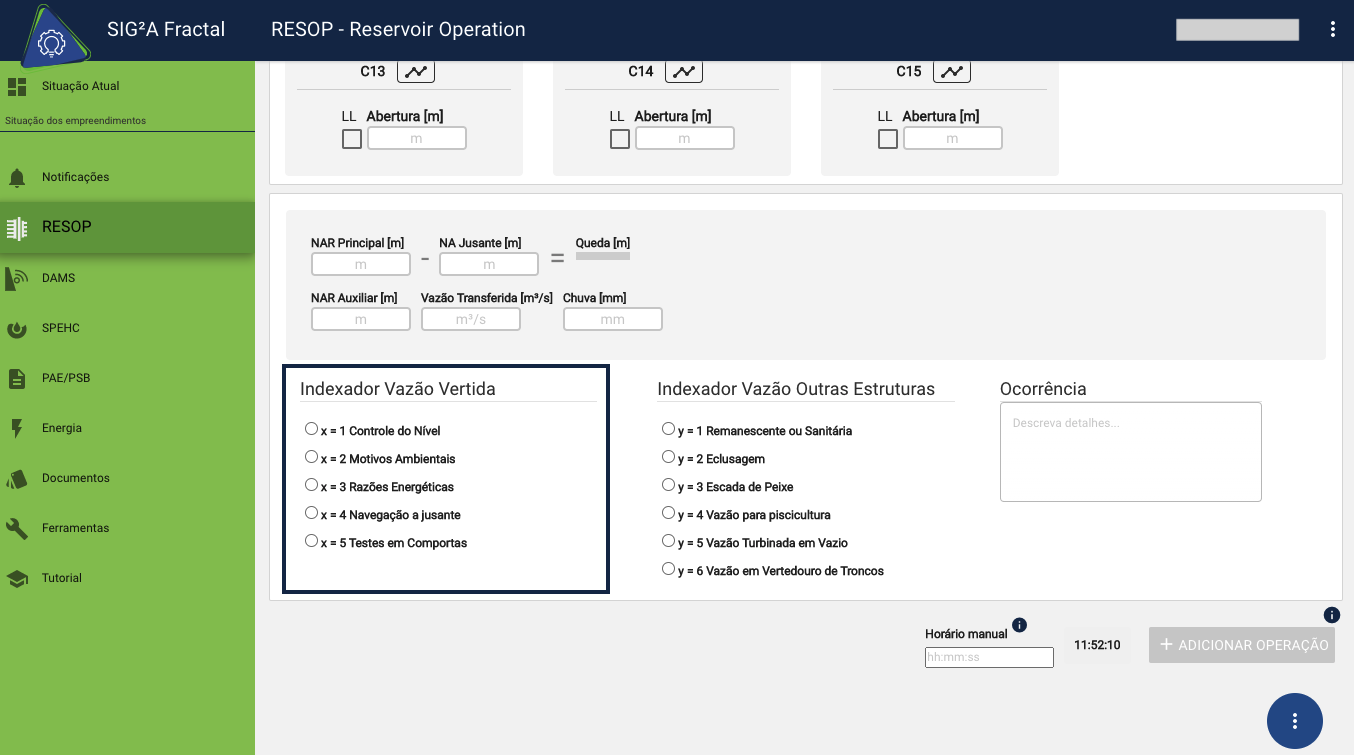

Indexador de vazão invertida
No campo Indexador Vazão Vertida é necessário selecionar o motivo da operação.

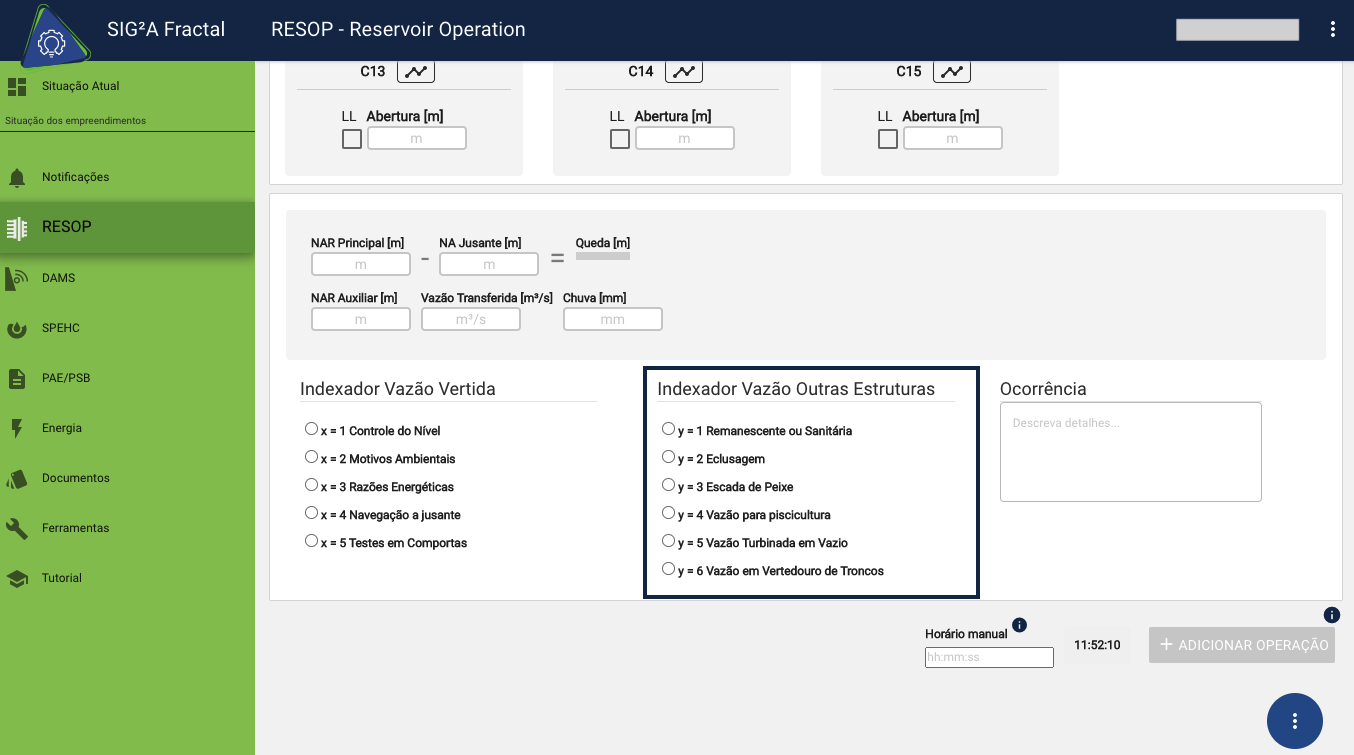

Indexador vazão outras estruturas
No campo Indexador Vazão Outras Estruturas também é possível selecionar o motivo da operação de outras estruturas, não sendo um item obrigatório.
Ocorrências

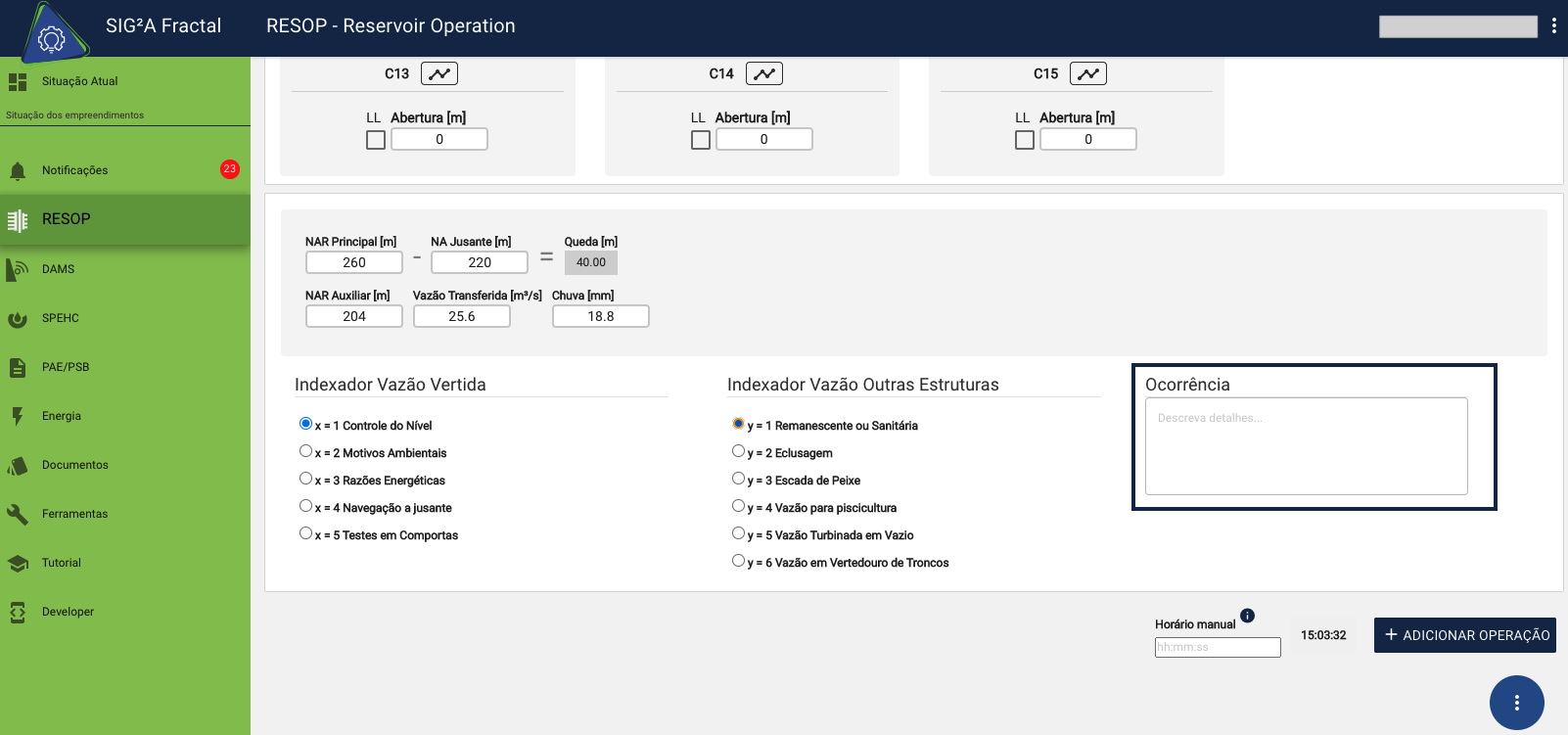

Nesse campo poderá inserir informações sobre eventos importantes durante a operação.
Insira a informação, ao clicar em Adicionar operação a ocorrência será registrada.

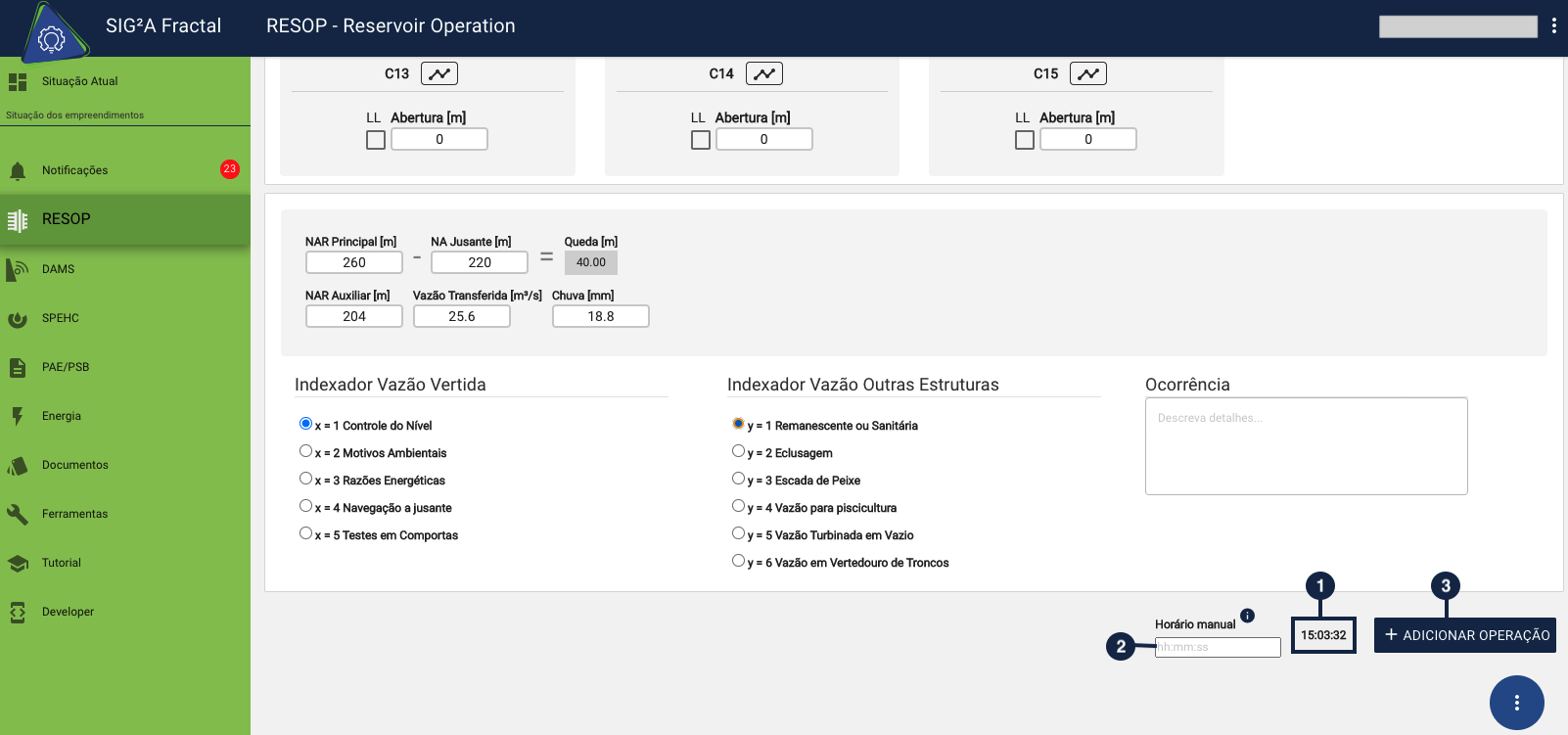

Horário do registro
Você pode adicionar operação com a (1) hora automática ou no campo (2) Horário manual inserir o horário do registro no formato “hh:mm:ss”.
Em seguida clique em (3) + ADICIONAR OPERAÇÃO para armazenar o registro.
O sistema exibirá a mensagem “Dado salvo com sucesso!” confirmando o processo.
Poderá consultar os registros na aba Registros.
Registros
Os registros podem ser conferidos na aba Registros.
Poderá visualizar a data e hora do registro, como as informações inseridas na operação.

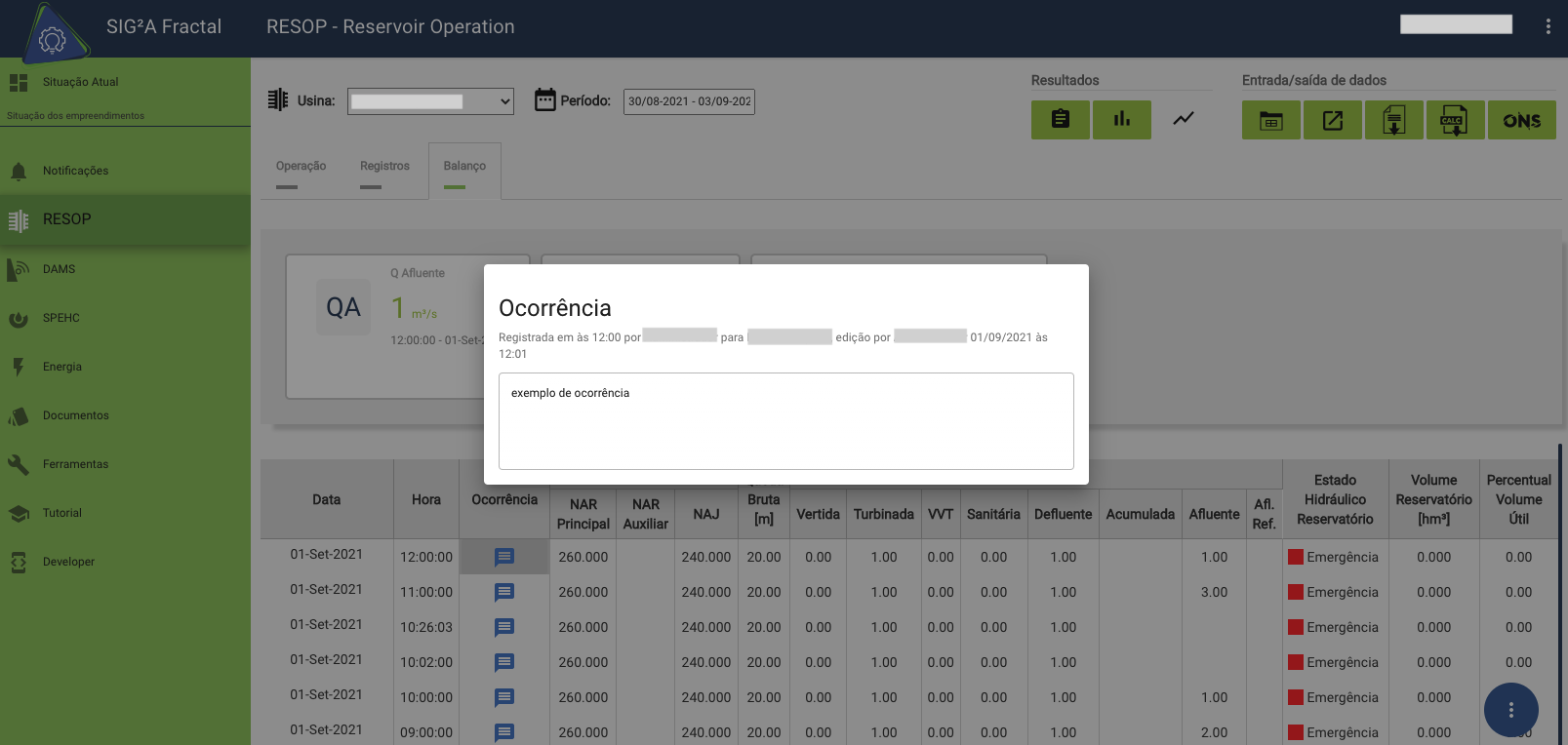

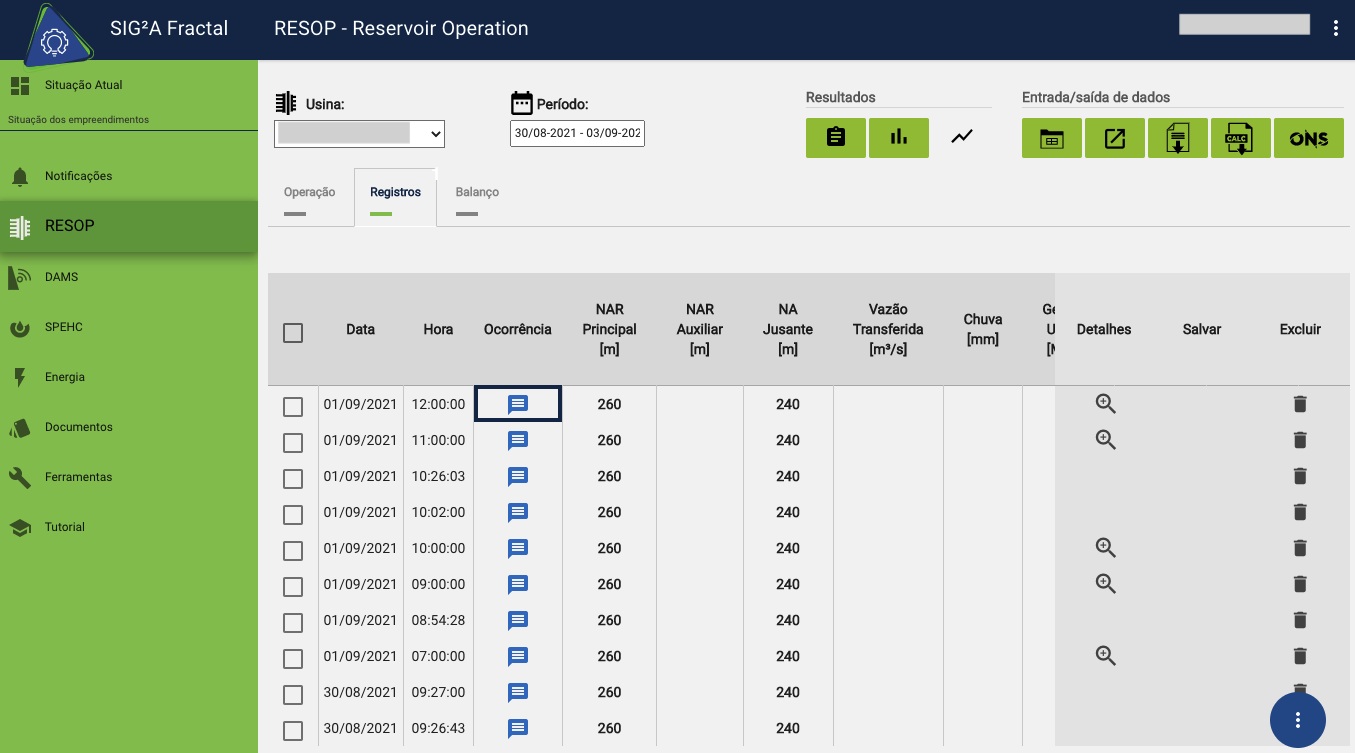

Visualizar Ocorrências
Para visualizar uma ocorrência, clique no ícone de comentário.

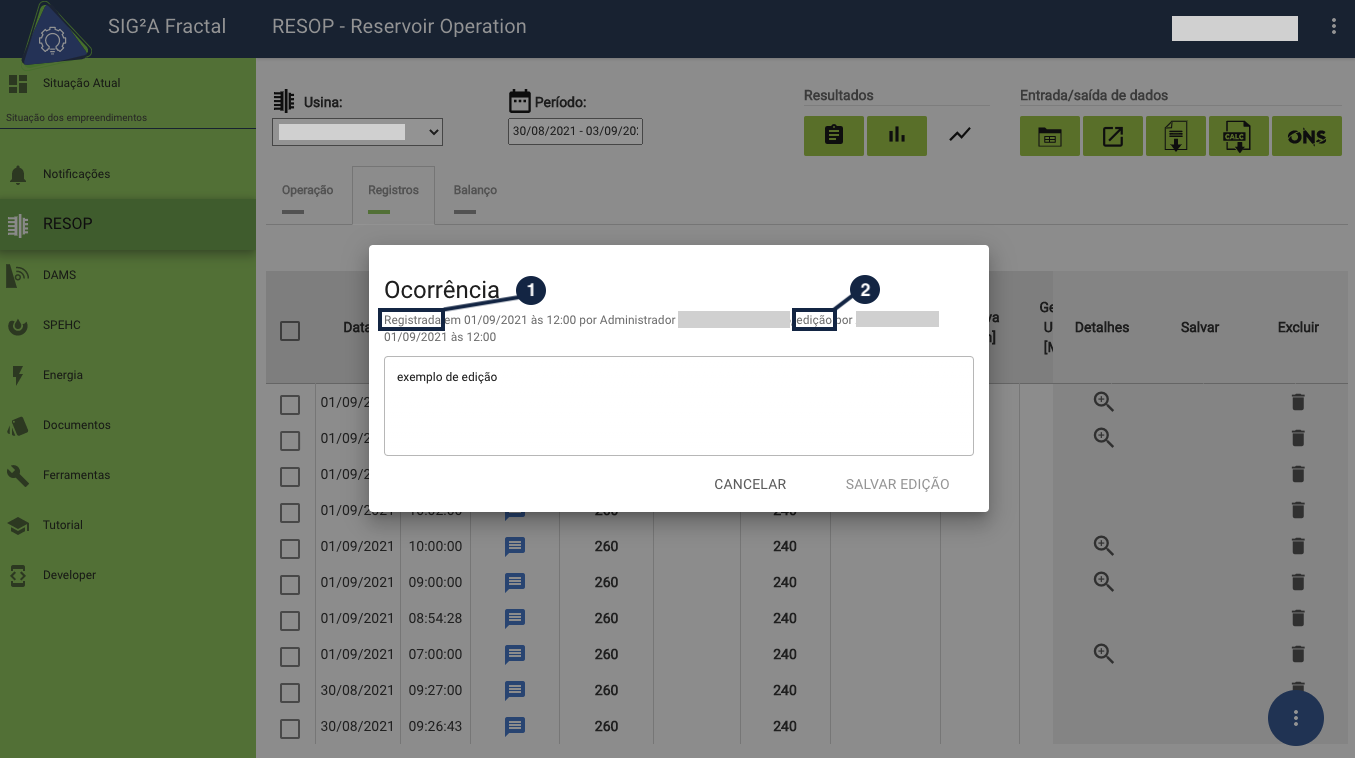

Será exibido um modal com a ocorrência cadastrada.
1. Poderá ver a data, o horário e quem registrou a ocorrência.
2. Se a ocorrência foi editada será apresentado informações da última edição.

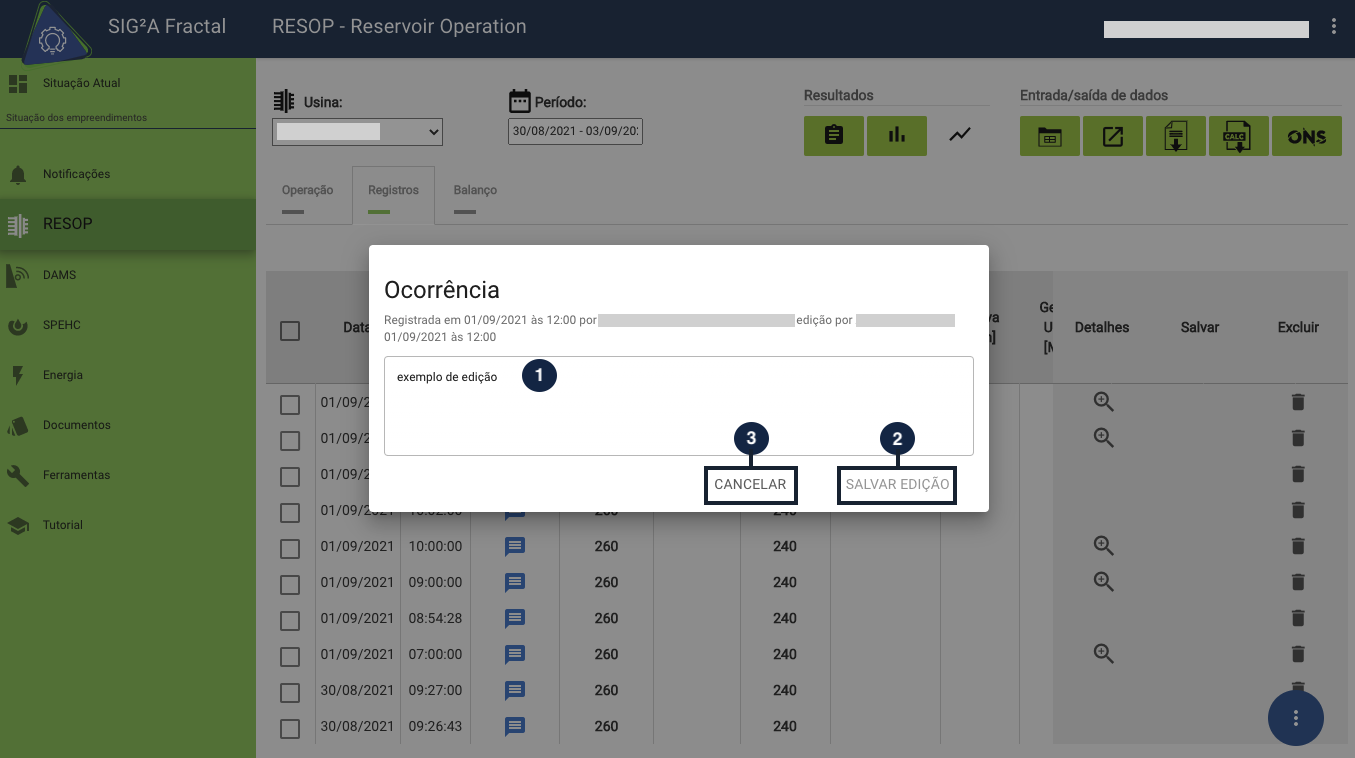

Editar ocorrência
Se quiser editar,(1) insira novas informações e clique (2) Salvar.
O sistema exibirá uma mensagem confirmando a alteração.
Se não quiser mais editar aquela ocorrência basta clicar em (3) Cancelar.
Detalhes do registro

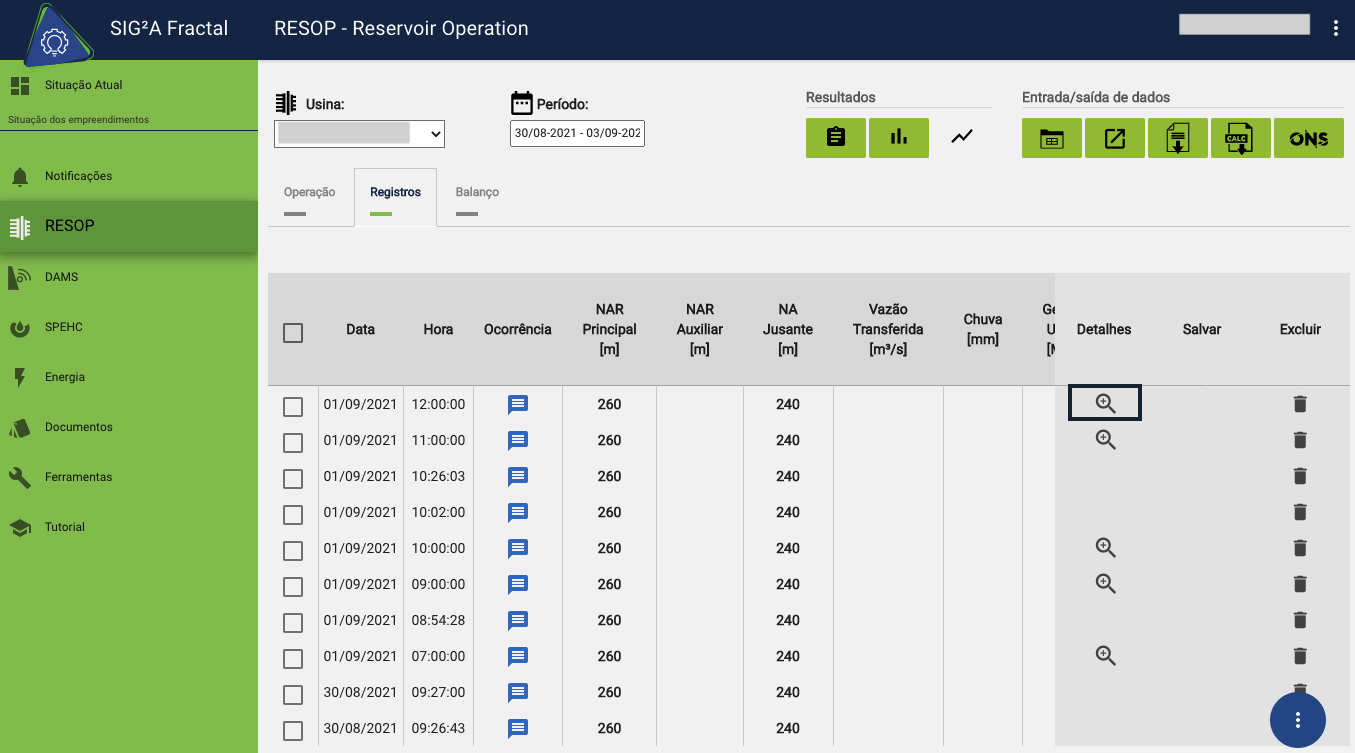

Para acessar mais detalhes do registro clique no ícone de lupa, que aparece ao lado do seu registro.
Importante: Essa opção só estará disponível para os registros que foram adicionados em hora cheia (ex: 07:00:00).
Para acessar mais detalhes do registro clique no ícone de lupa, que aparece ao lado do seu registro.

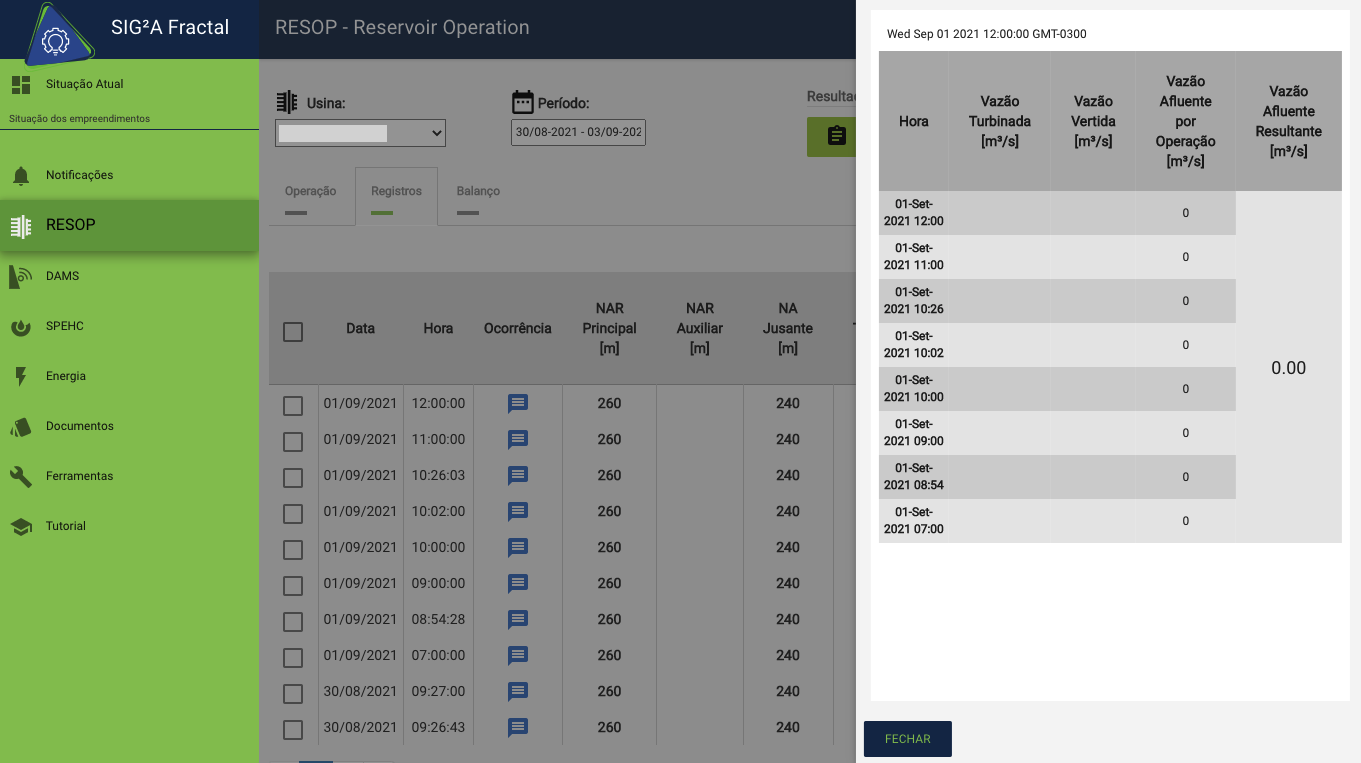

Irá carregar uma tela ao lado com os detalhes. Clique em fechar para parar a visualização.
Alterar registro
Se quiser fazer alguma alteração no registro, vá até o campo onde está a informação que precisa ser alterada e coloque uma nova informação. Então clique no ícone de disquete para salvar as alterações feitas.
Excluir registro

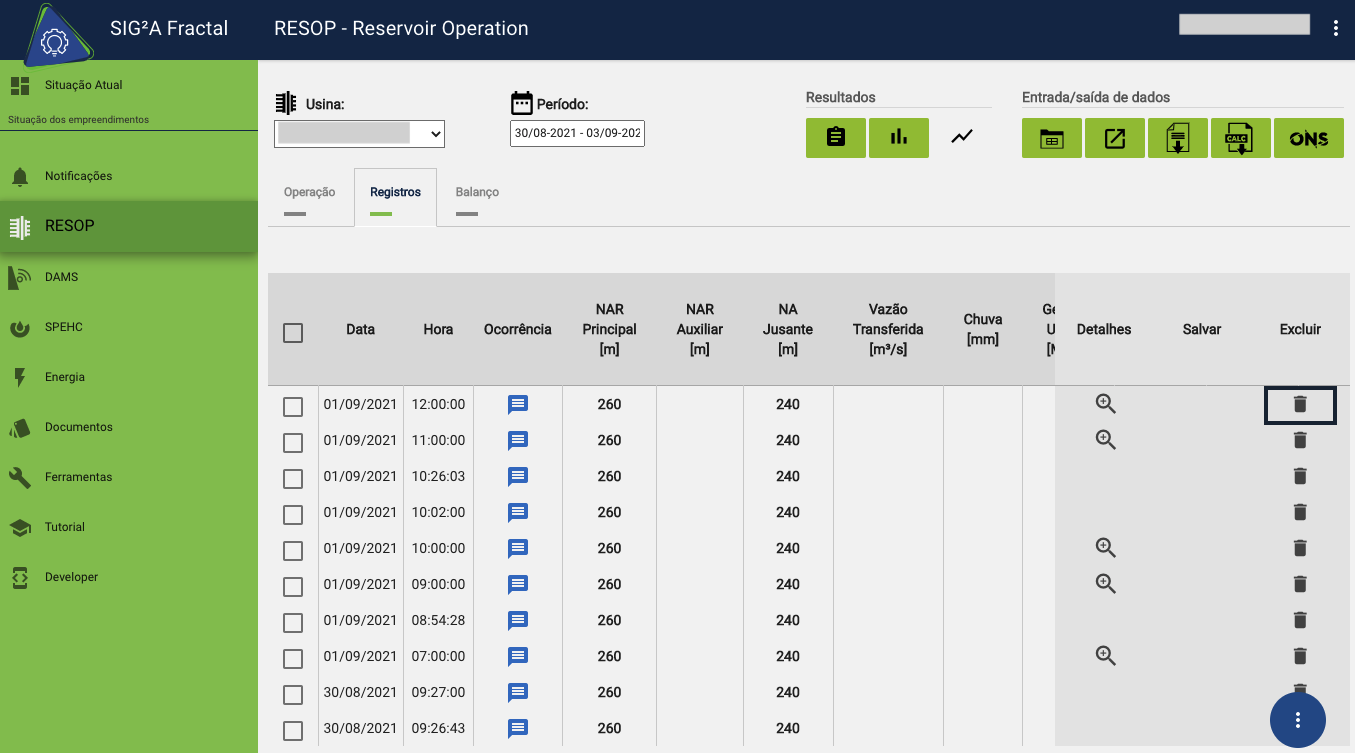

O registro pode ser excluído individualmente clicando no ícone de lixeira.

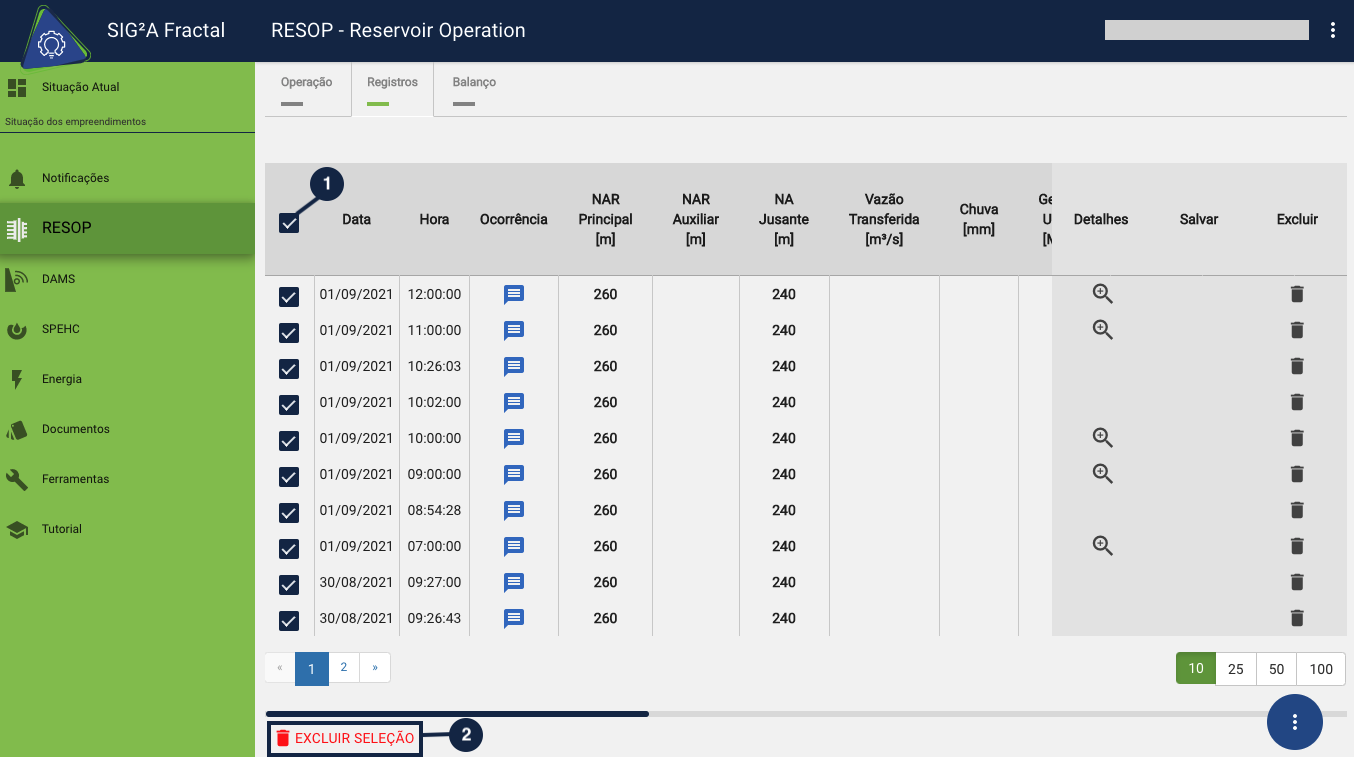

Também pode ser excluído mais de um registro ao mesmo tempo, basta (1) selecionar os que deseja excluir e clicar no botão (2) Excluir seleção.

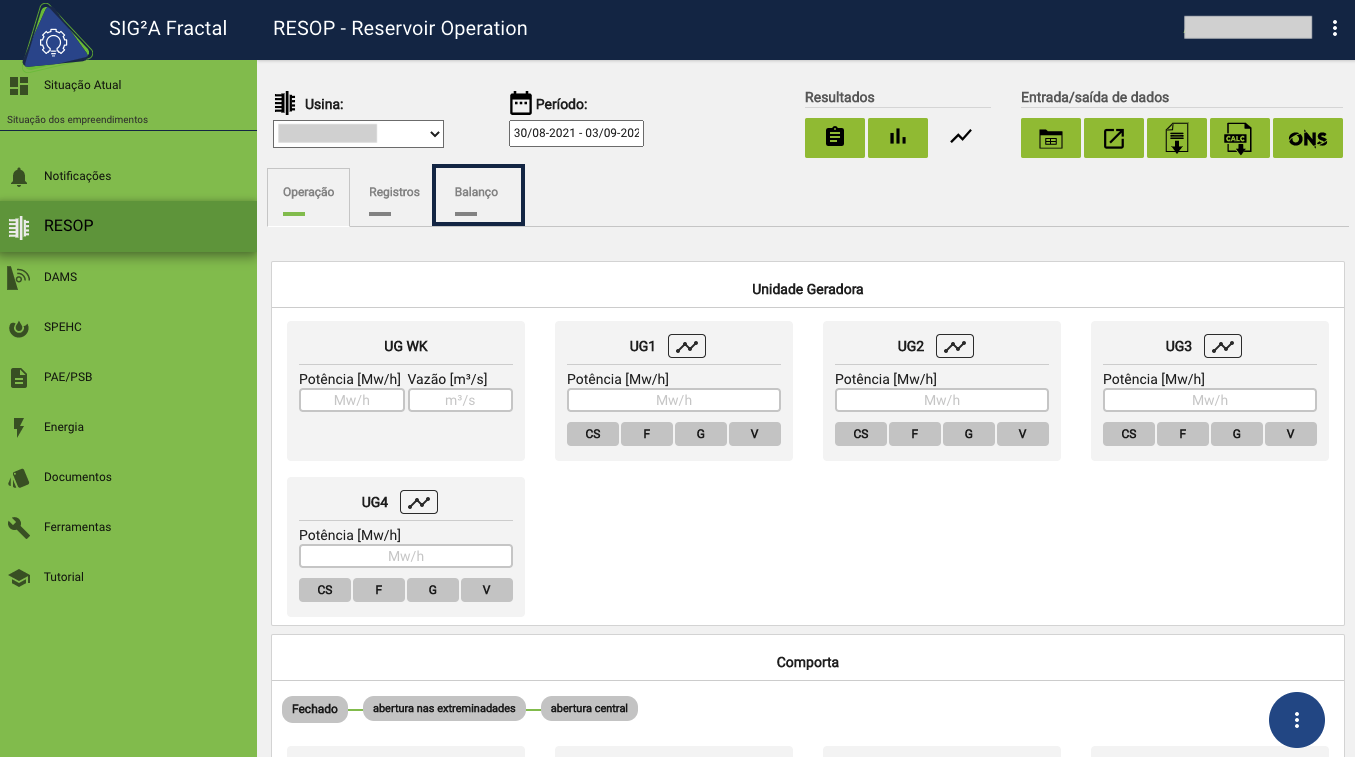

Balanço
Nessa aba são carregadas automaticamente as informações que foram cadastradas nos registros e os resultados do cálculo do balanço hídrico.
Os resultados desse cálculo são baseados nas curvas da barragem e nos registros inseridos.

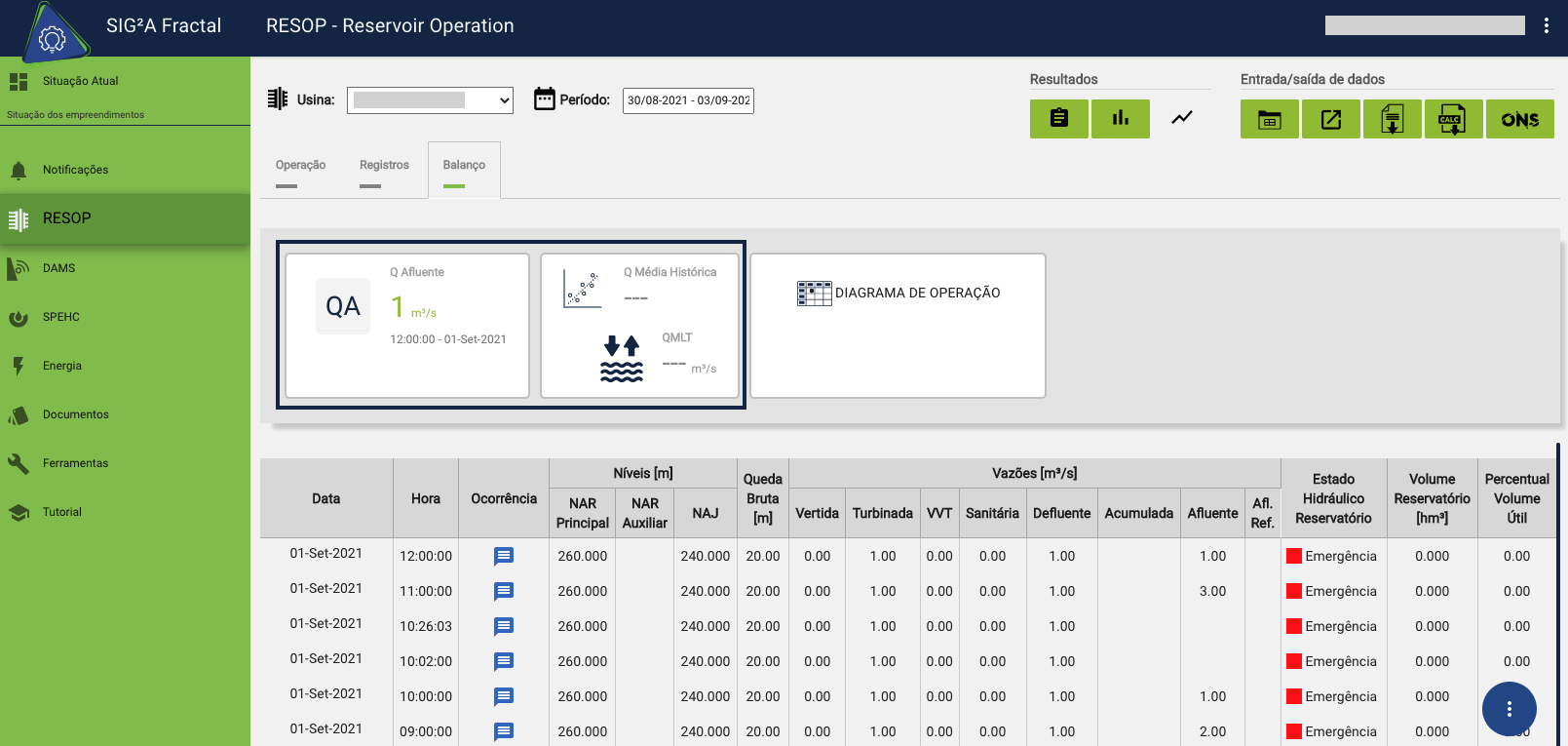

Na parte de cima poderá visualizar um resumo.

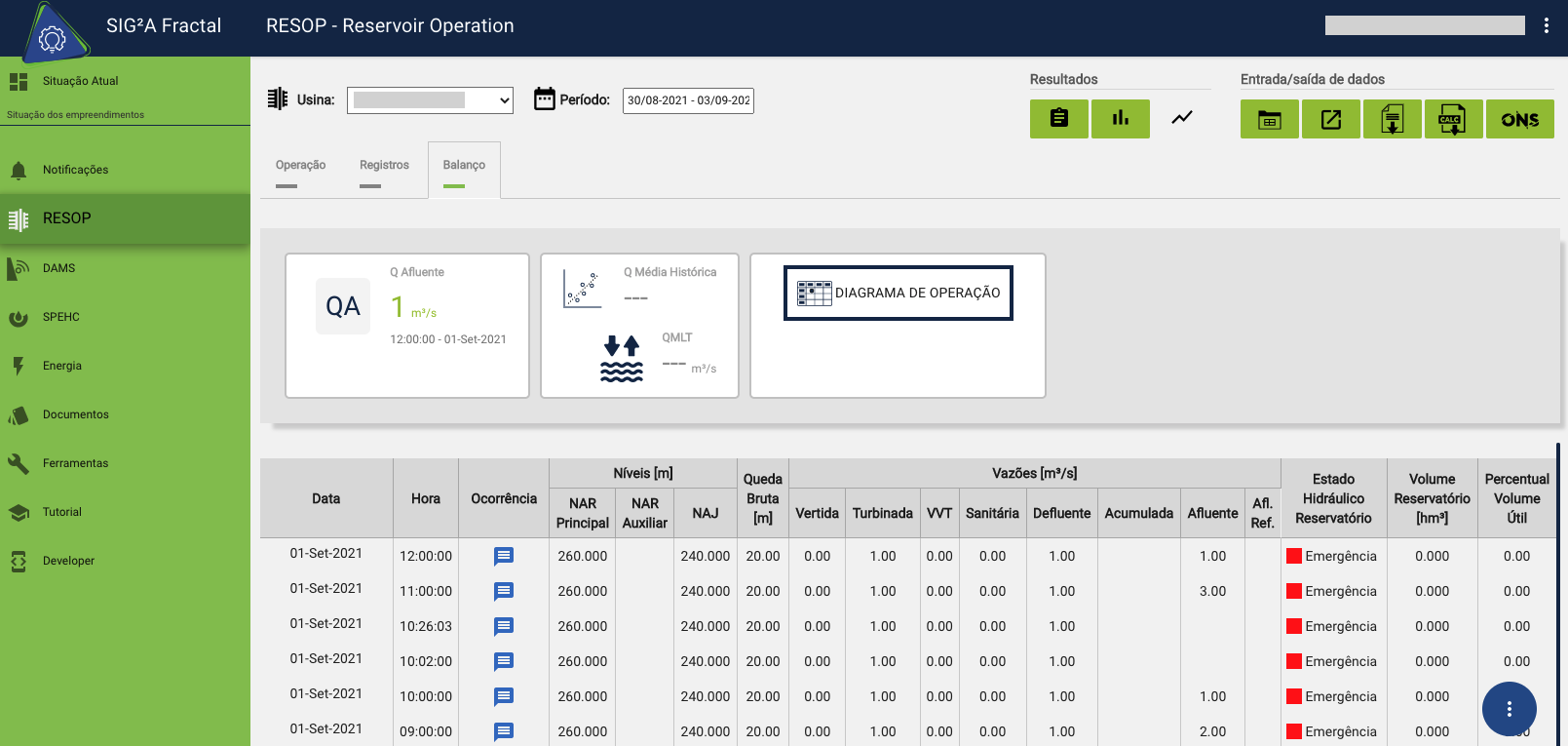

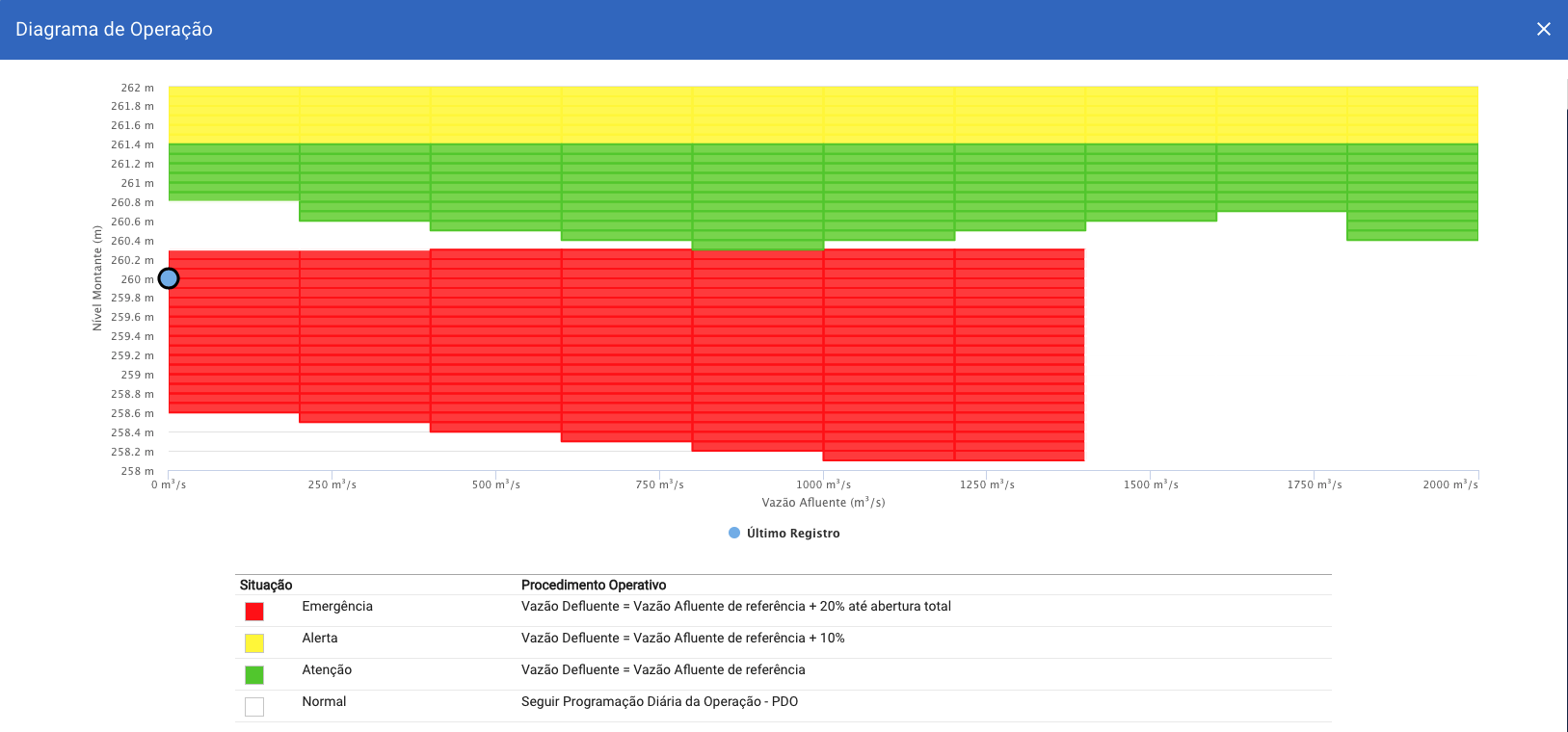

Diagrama de Operação
Poderá visualizar o diagrama de operação cadastrado anteriormente no setup.
Clique no ícone de tabela.
Será exibido um modal com o diagrama, para fechar clique em X.
Ocorrências
Para visualizar uma ocorrência basta clicar no ícone.
Será aberto um modal com a ocorrência, para fechar o modal clique em qualquer outra parte da tela.
Tabela de Resultados

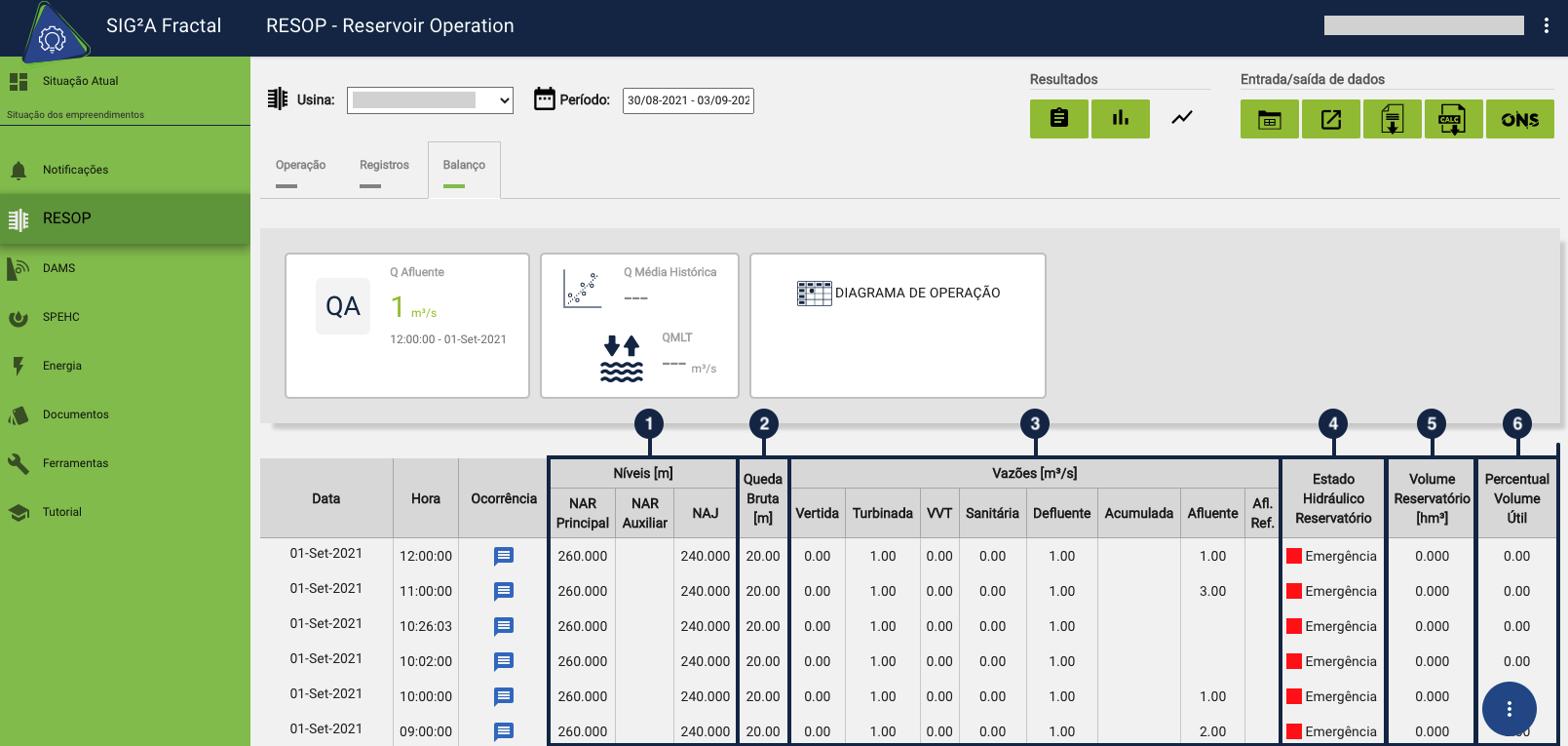

Abaixo há uma tabela com todos os dados do balanço como:
1. Os níveis
2. A queda bruta
3. As vazões
4. Estado hidráulico reservatório, que é exibido conforme o cadastro das classes de reservatório e do diagrama de operação.
5. Volume reservatório
6. Percentual volume útil
Também poderá ver a data e hora do registro em que o balanço foi feito.

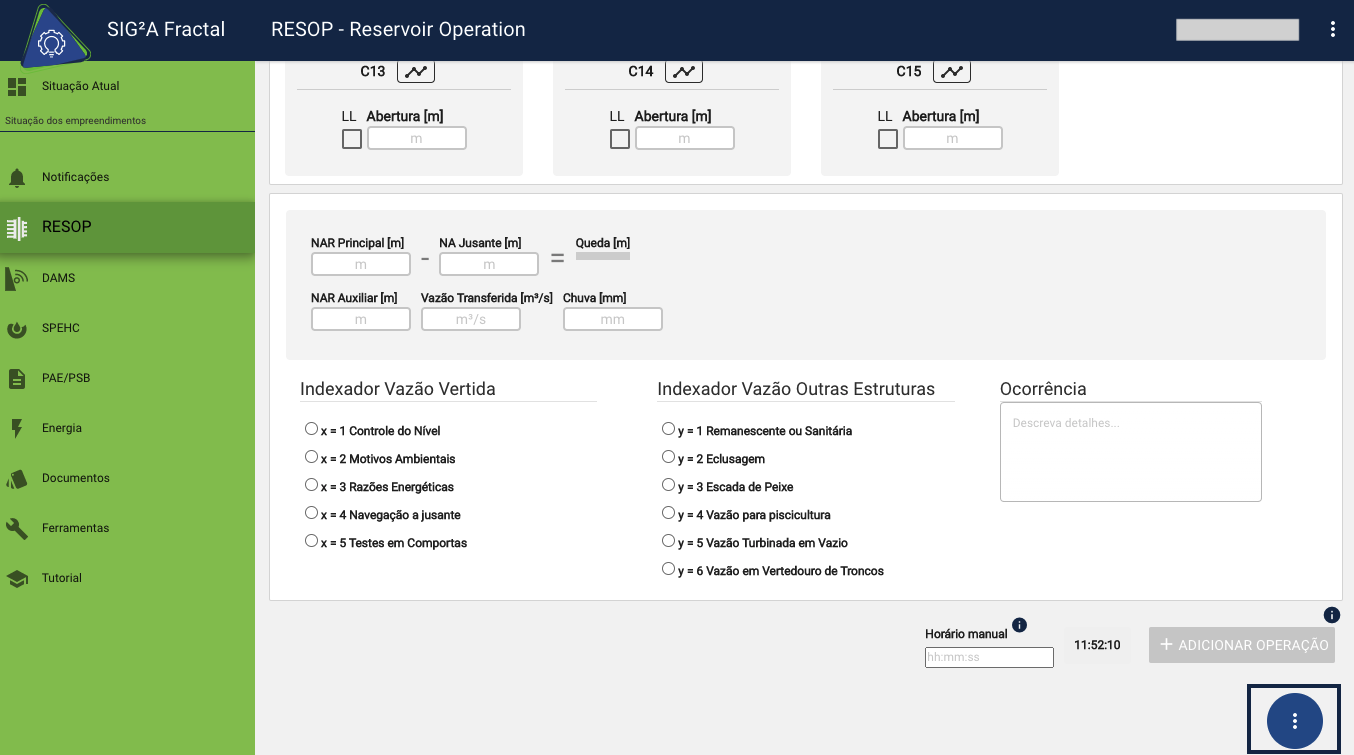

Menu Flutuante

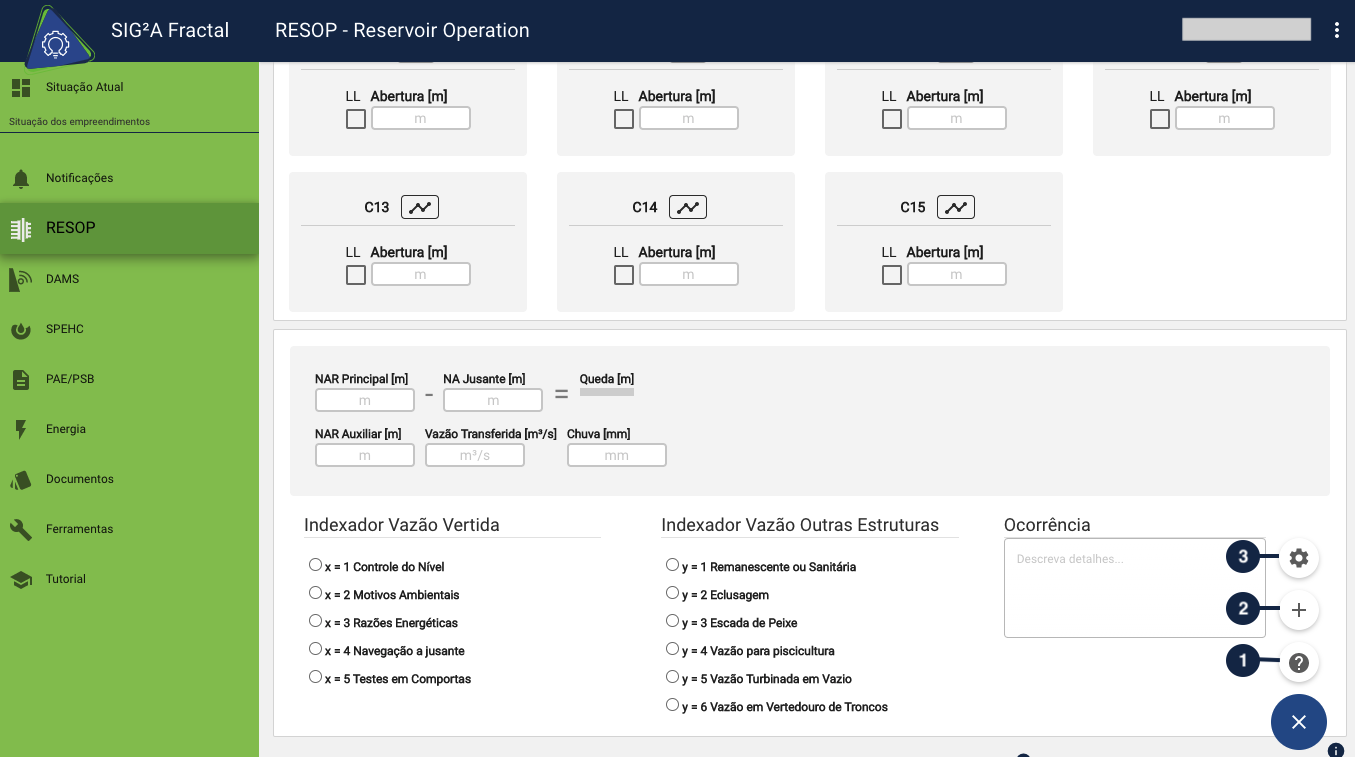

Neste menu poderá acessar as seguintes opções:
1. Guia do Usuário (Manual do usuário - RESOP)
2. Cadastrar novo empreendimento
3. Setup (configurações dos dados usados no RESOP)

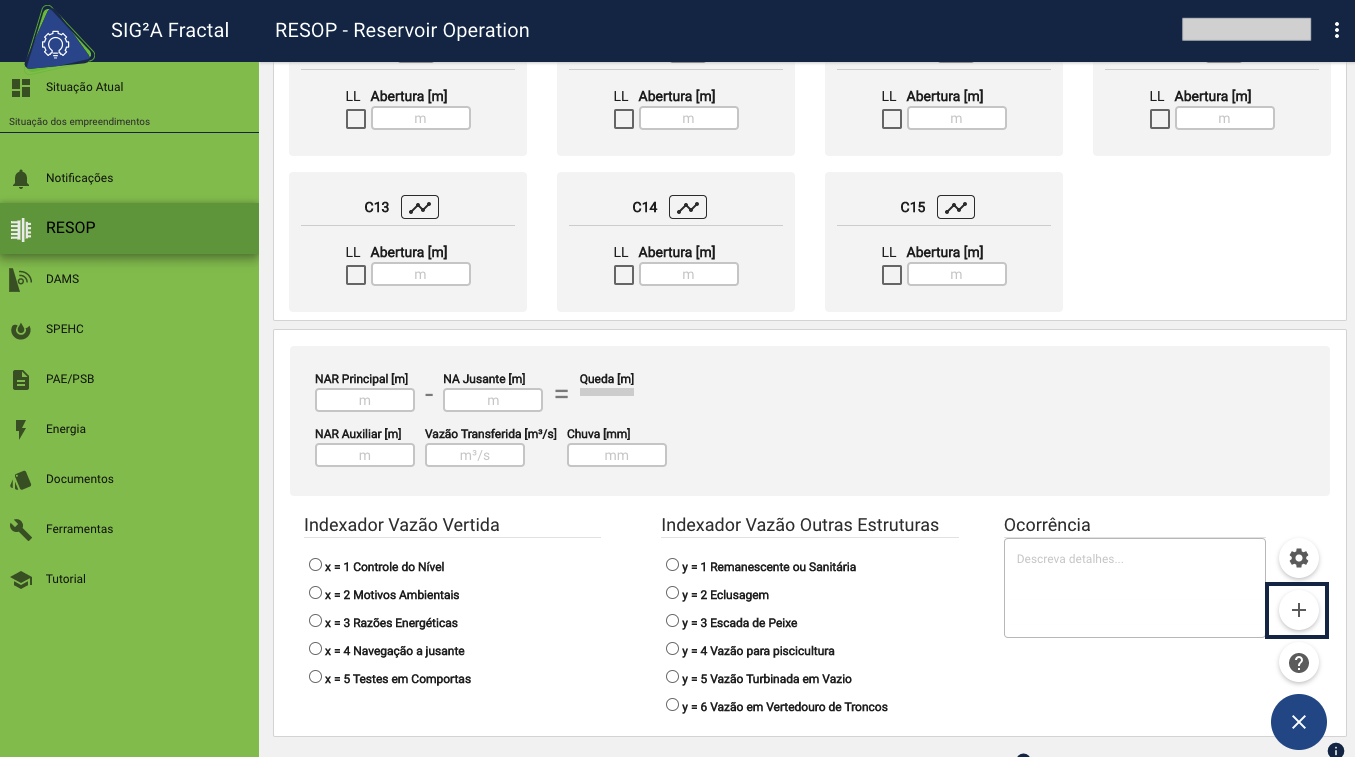

Novo empreendimento
Para cadastrar um novo empreendimento clique na opção até + EMPREENDIMENTO.
Será exibido um formulário, preencha conforme os dados do empreendimento.

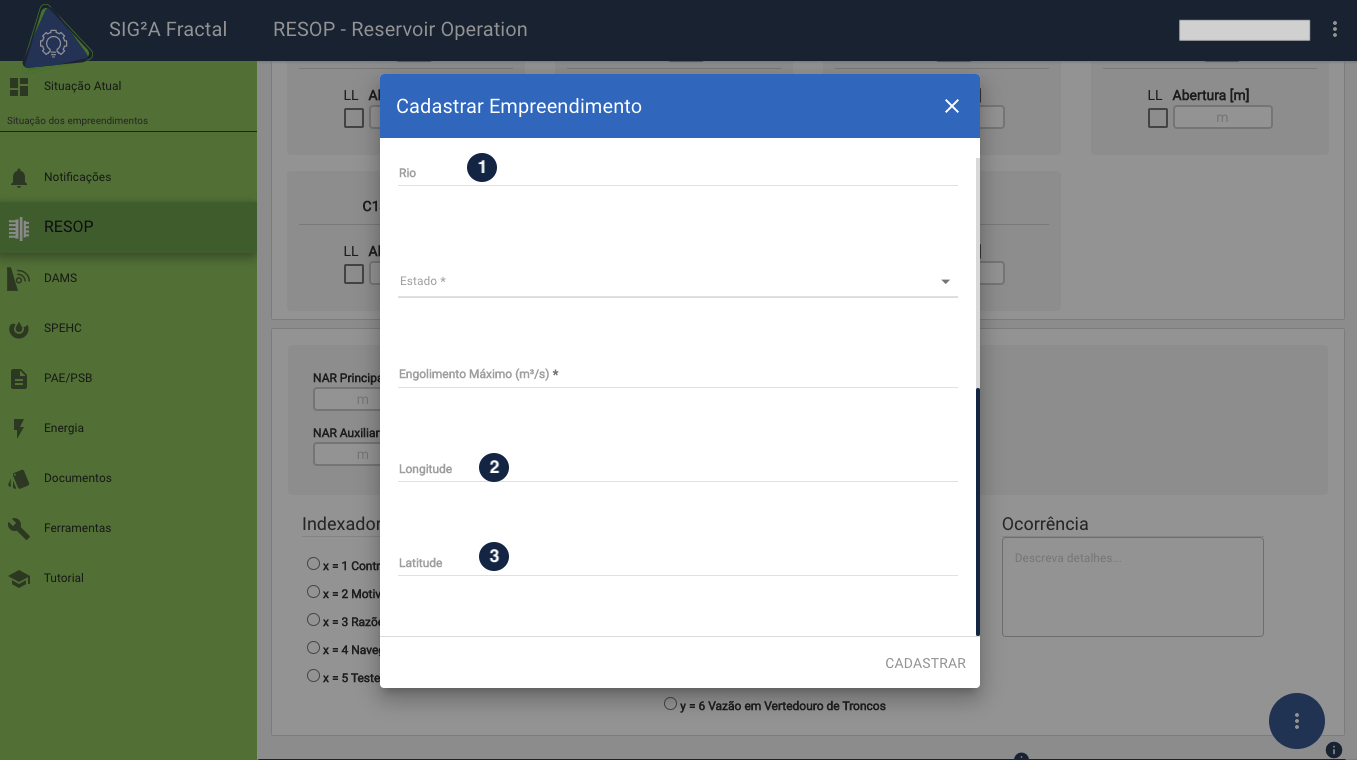

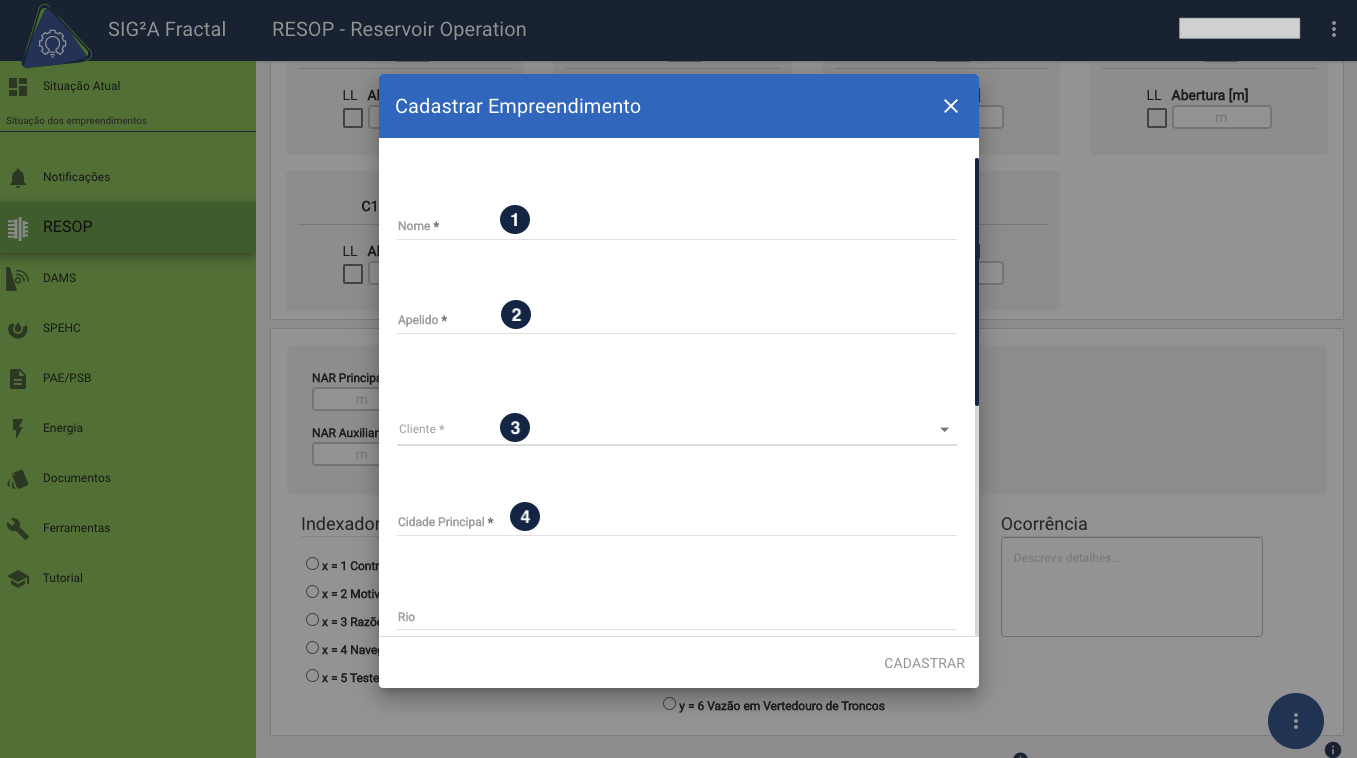

Os campos opcionais são (1) Rio, (2) Longitude e (3) Latitude.

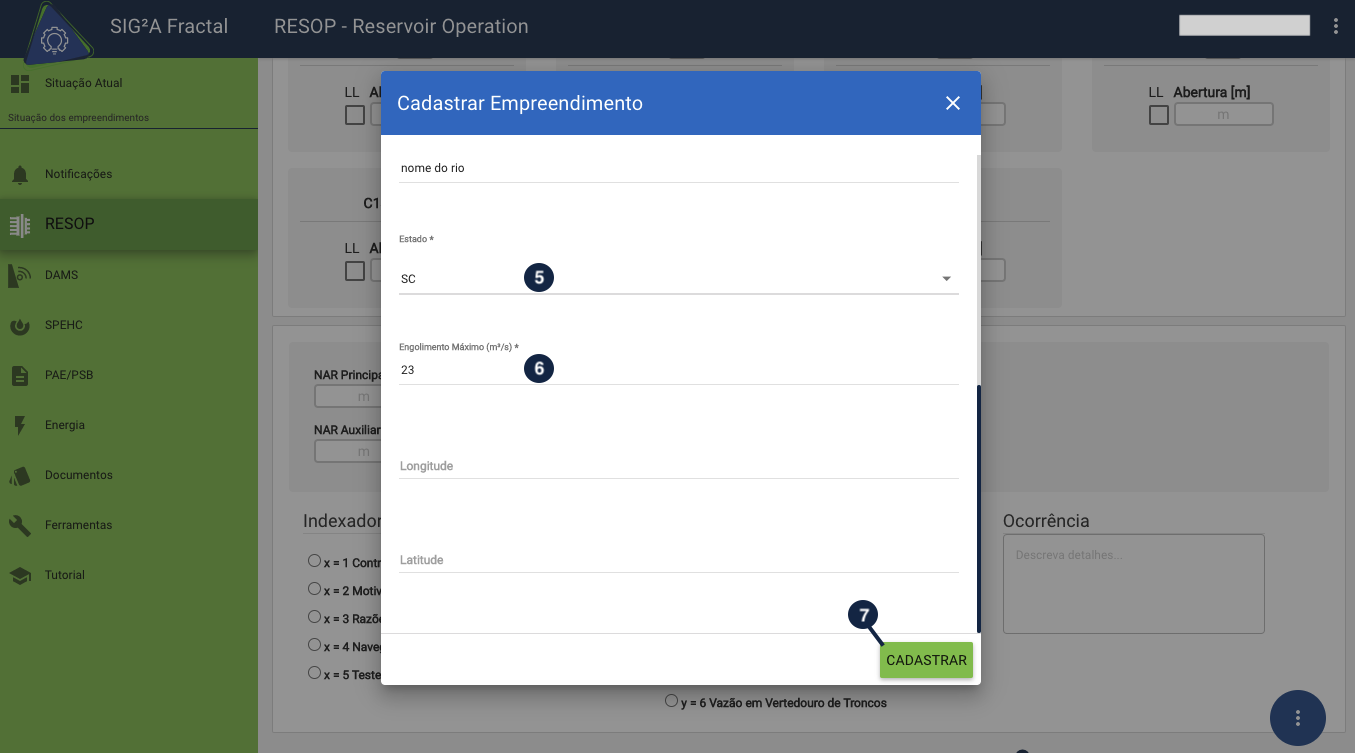

Os dados que devem ser obrigatoriamente preenchidos são (1) Nome, (2) Apelido, (3) Cliente, (4) Cidade Principal
(5) Estado e (6) Engolimento Máximo (m³/s).
Depois de preencher os dados obrigatórios o botão Cadastrar ficará com a cor verde, clique nele para finalizar o cadastro.
Setup

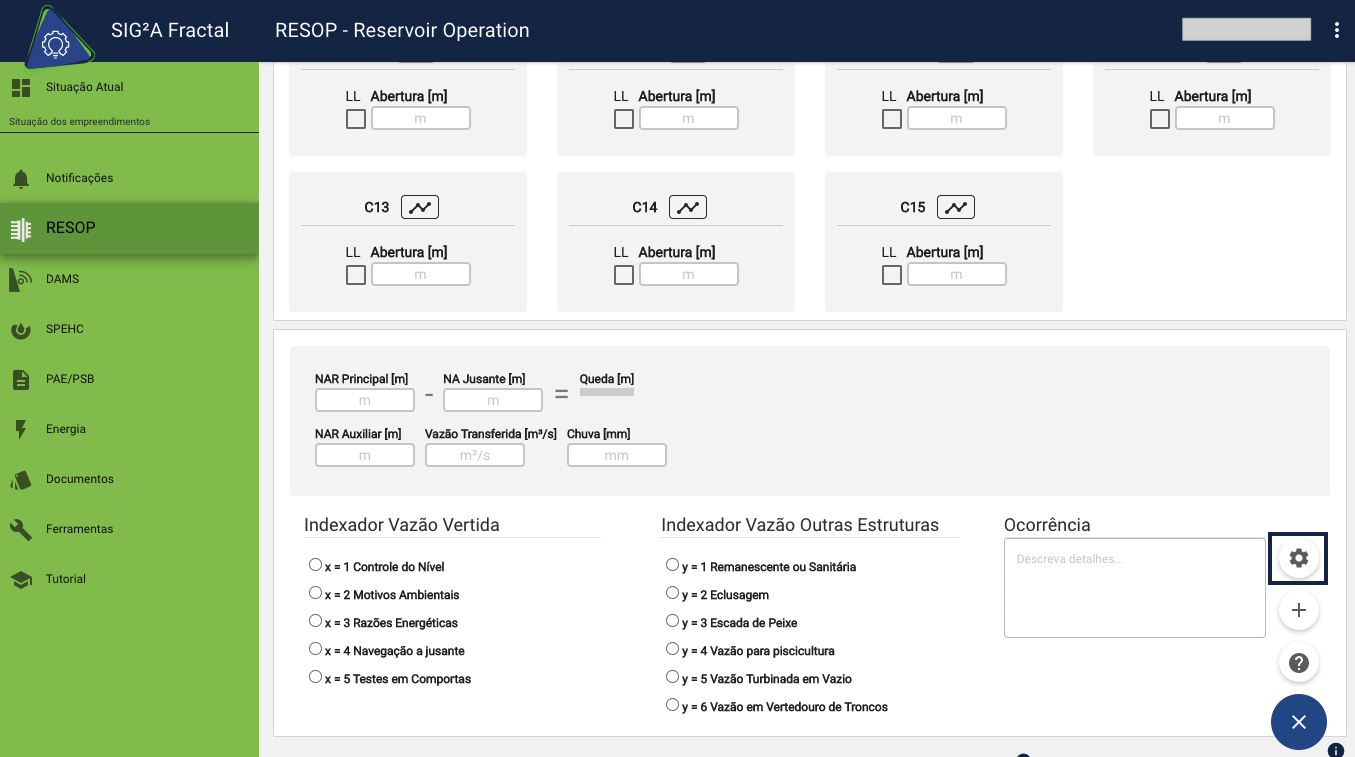

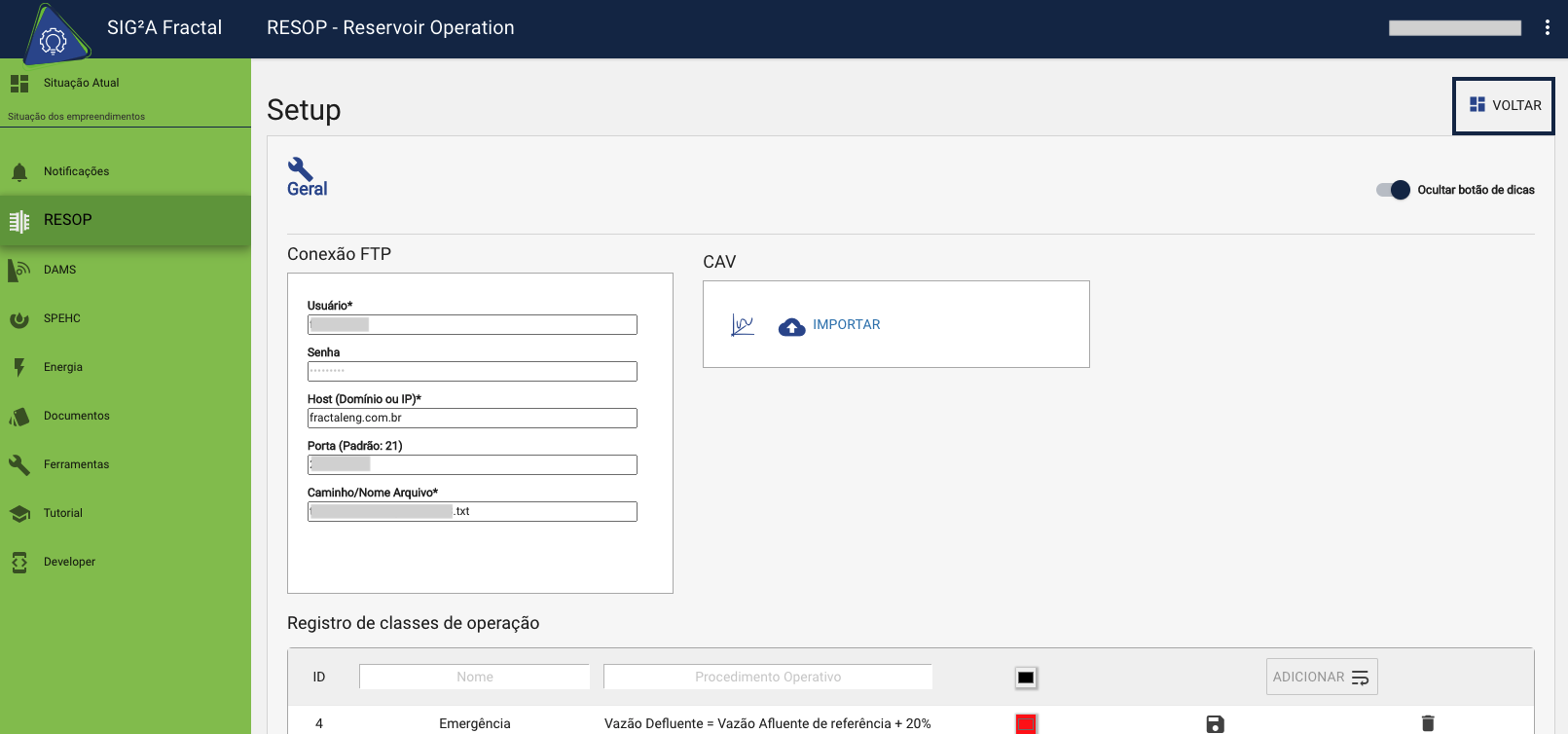

Para acessar o Setup clique no ícone de engrenagem conforme sinalizado na imagem abaixo.
Nessa página você irá inserir as configurações do empreendimento. Por exemplo, aqui você pode adicionar a curva colina, novas estruturas e unidades geradoras.

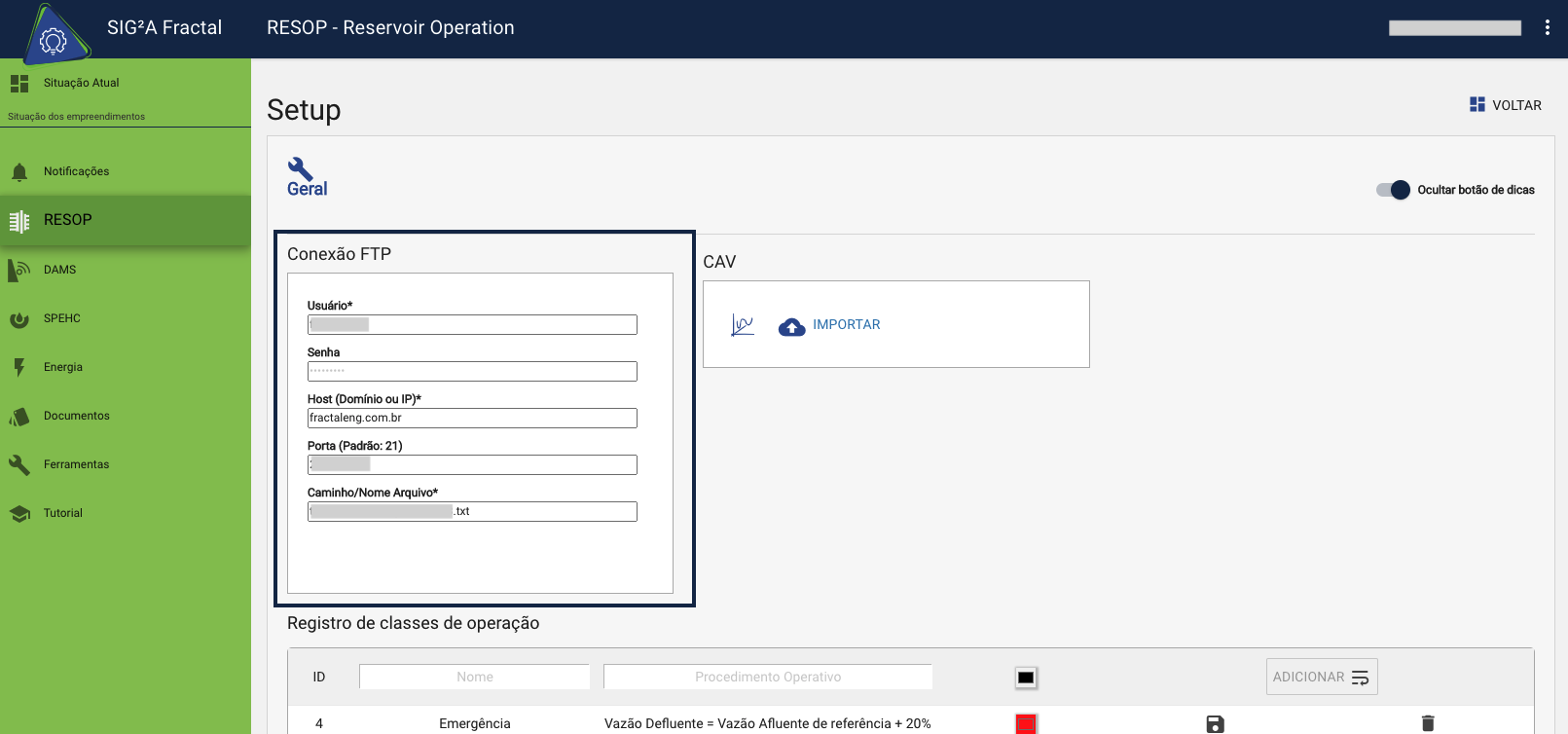

Conexão FTP
As configurações do FTP tornarão possível o envio de dados para ONS.
Entre em contato com a Fractal para configurar essa seção.

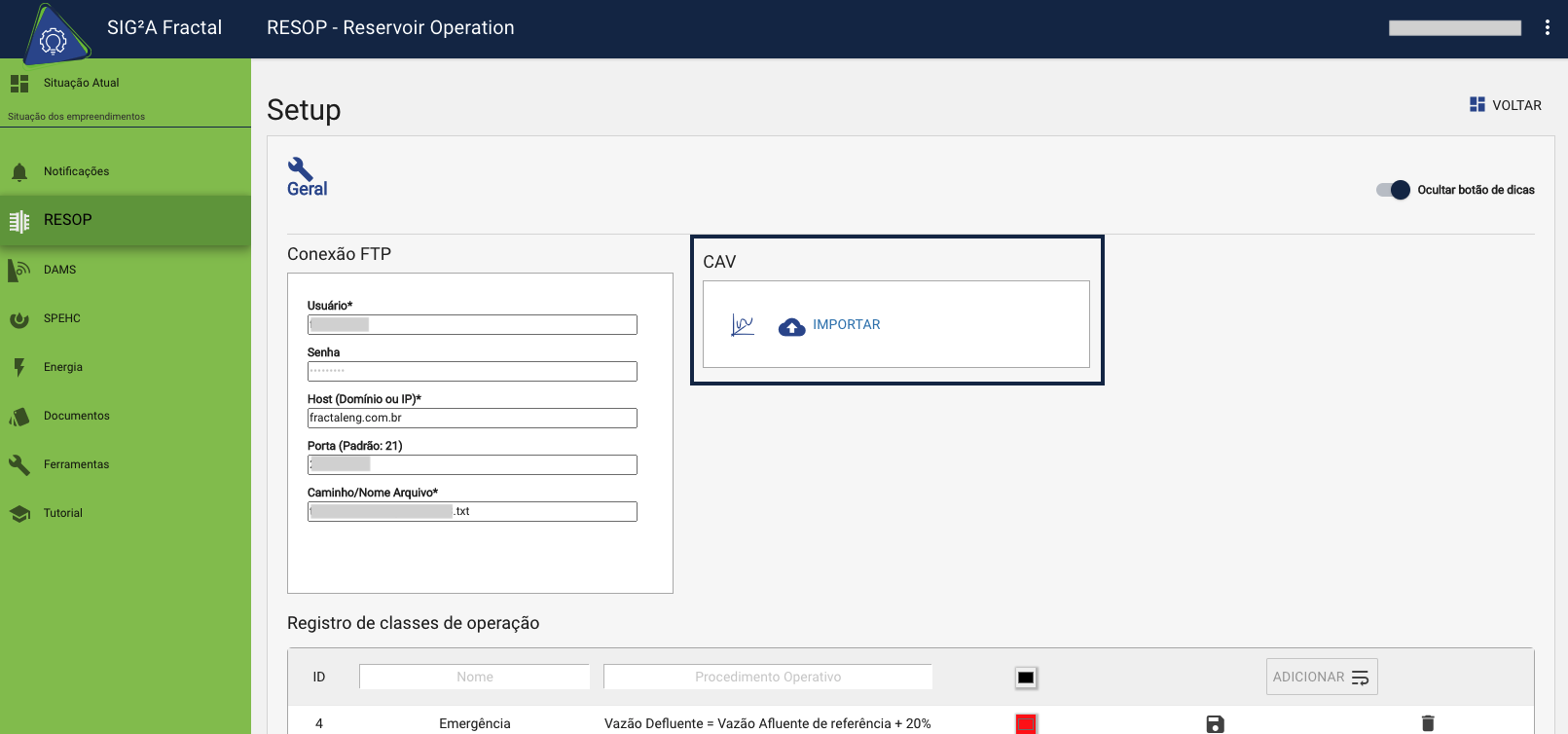

CAV
Você pode visualizar ou importar uma nova CAV.
Visualizar CAV cadastrada

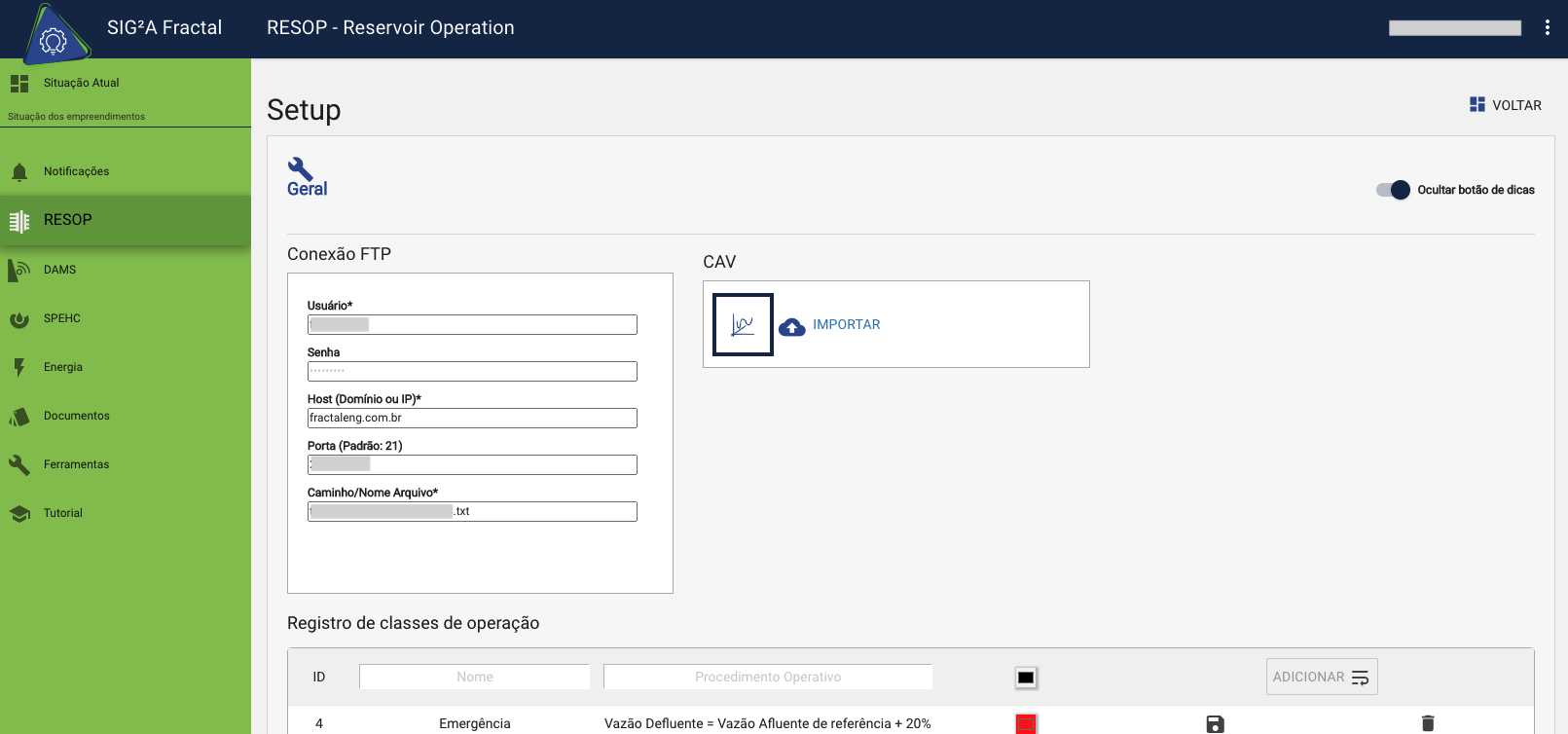

Para visualizar a CAV já cadastrada clique no ícone de gráfico, como sinalizado na imagem.

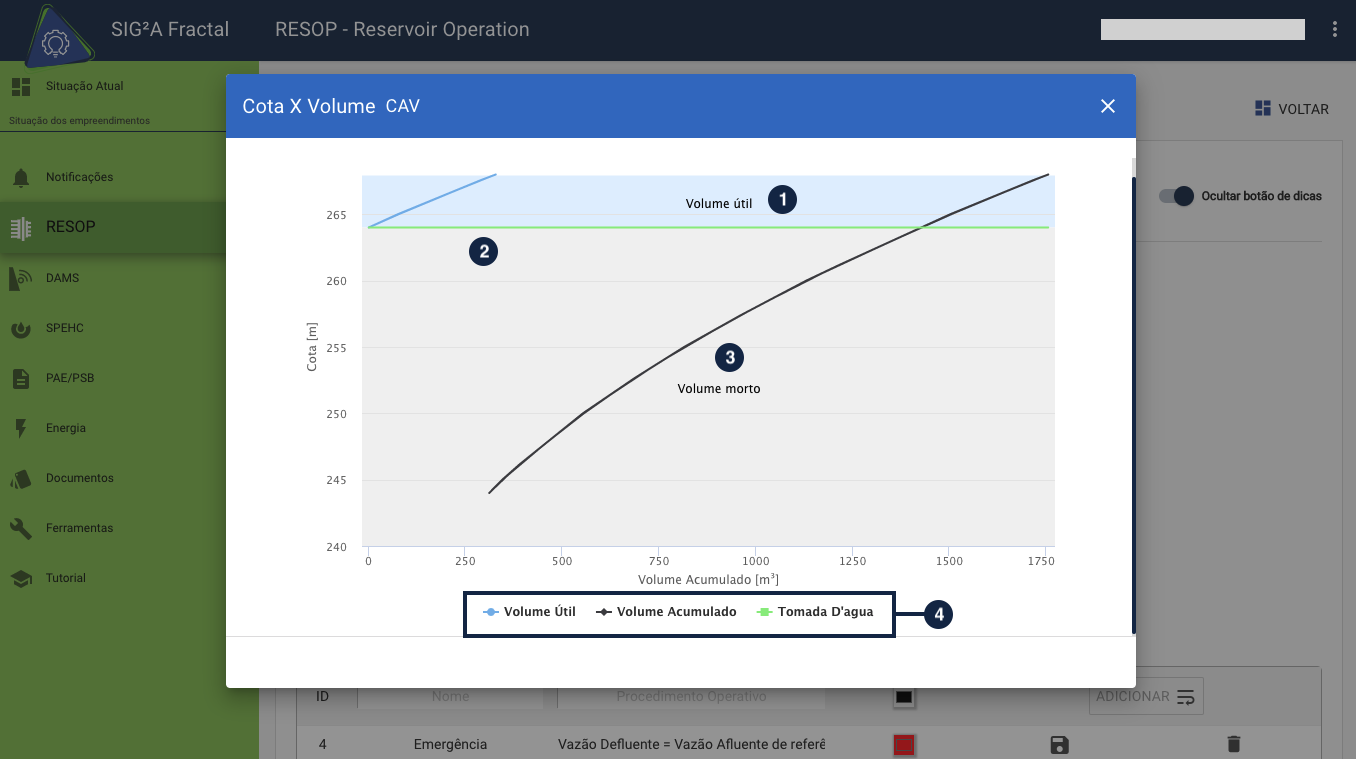

Nesse gráfico Cota X Volume você poderá visualizar.
1. Volume útil
2. Volume acumulado
3. Tomada D'água
Se não quiser visualizar alguma dessas informações basta clicar na mesma na (4)legenda abaixo do gráfico.
Para ver mais detalhes basta passar o cursor em cima do gráfico.
Importar CAV
Se quiser importar um documento da CAV de seu computador, você deve clicar em Importar (ícone da nuvem).
Para importar a CAV o arquivo deve ser em formato .csv. Deve ter no mínimo três colunas, mas suporta até cinco.
Deve obrigatoriamente ter os dados abaixo.
- Primeira coluna conter a cota (m)
- Segunda coluna área (m²)
- Terceira coluna volume (m³)
Os dados opcionais são:
- Volume útil (m³)
- Volume útil percentual (%)

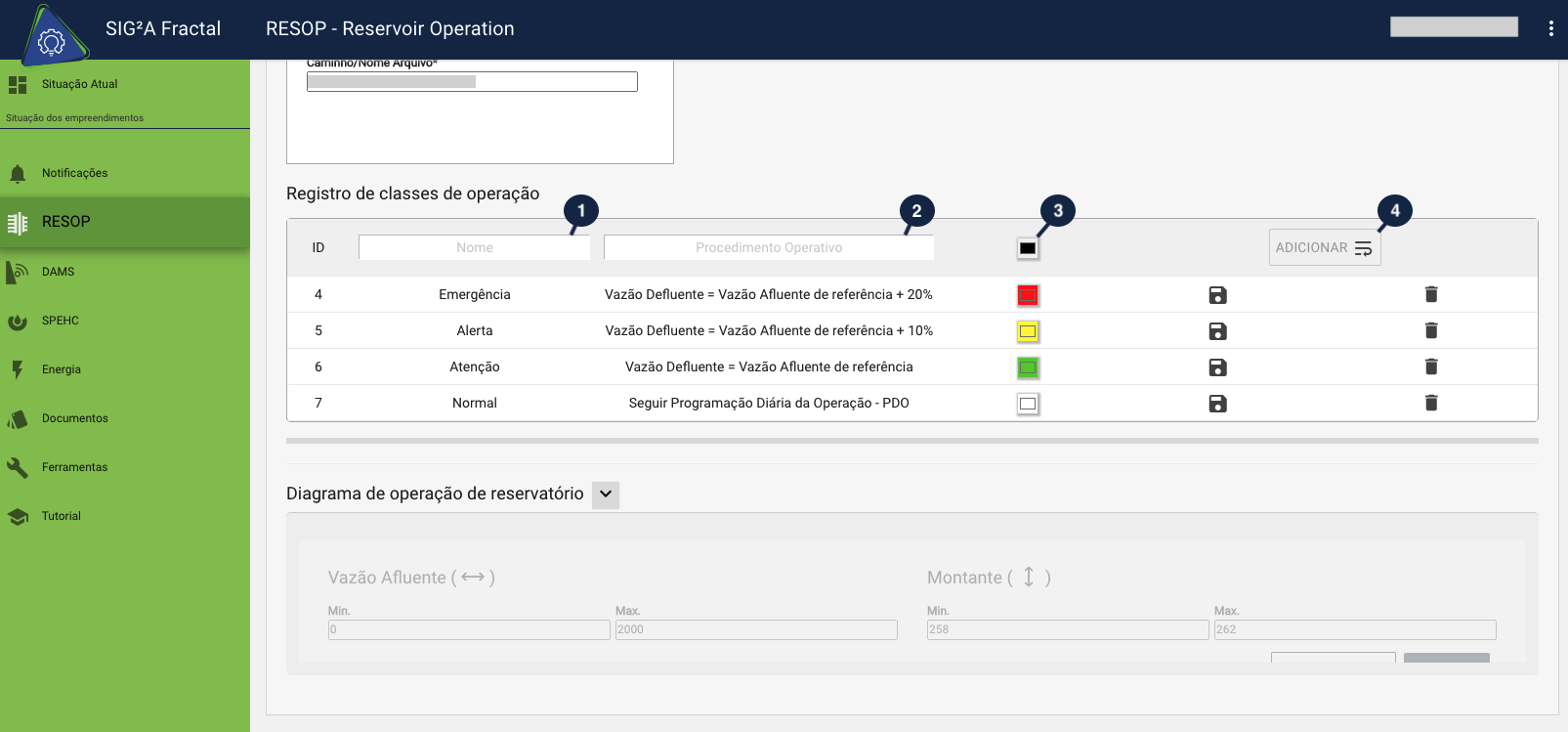

Registro de classes de operações
Aqui você pode cadastrar novas classes (Exemplos: Alerta, Atenção, Normal) que serão utilizadas no Diagrama de operação de reservatório.
Para adicionar uma nova classe preencha as informações.
(1) Nome da classe e (2) Procedimento Operativo a ser seguido quando o reservatório se encontra nessa classe. Não esqueça de escolher uma (3) cor.
Depois clique em adicionar. Pronto! Nova classe cadastrada.

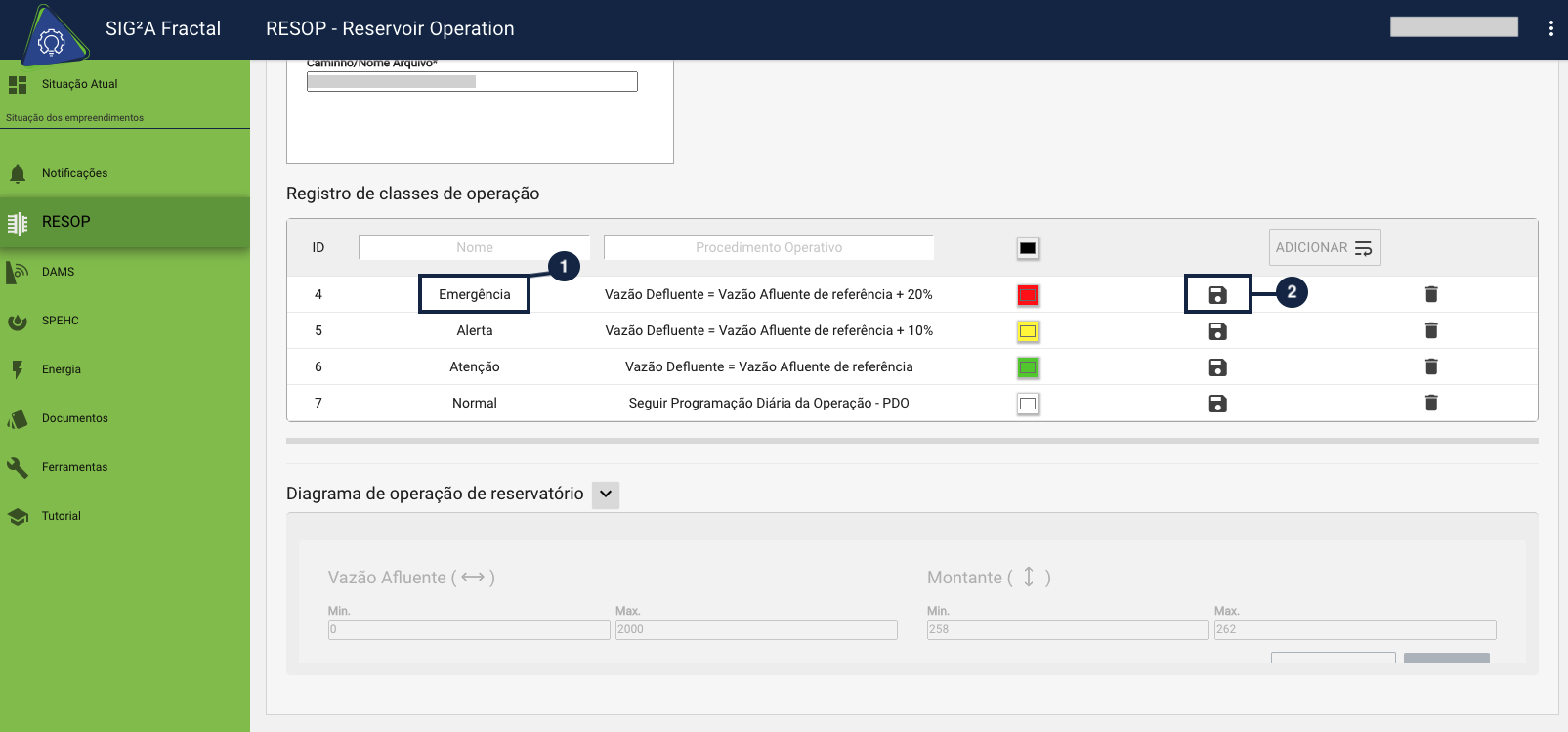

Alterar classe
Você pode alterar as informações de uma classe, altere o que for necessário e depois clique no (2) ícone de disquete para salvar.
Excluir classe

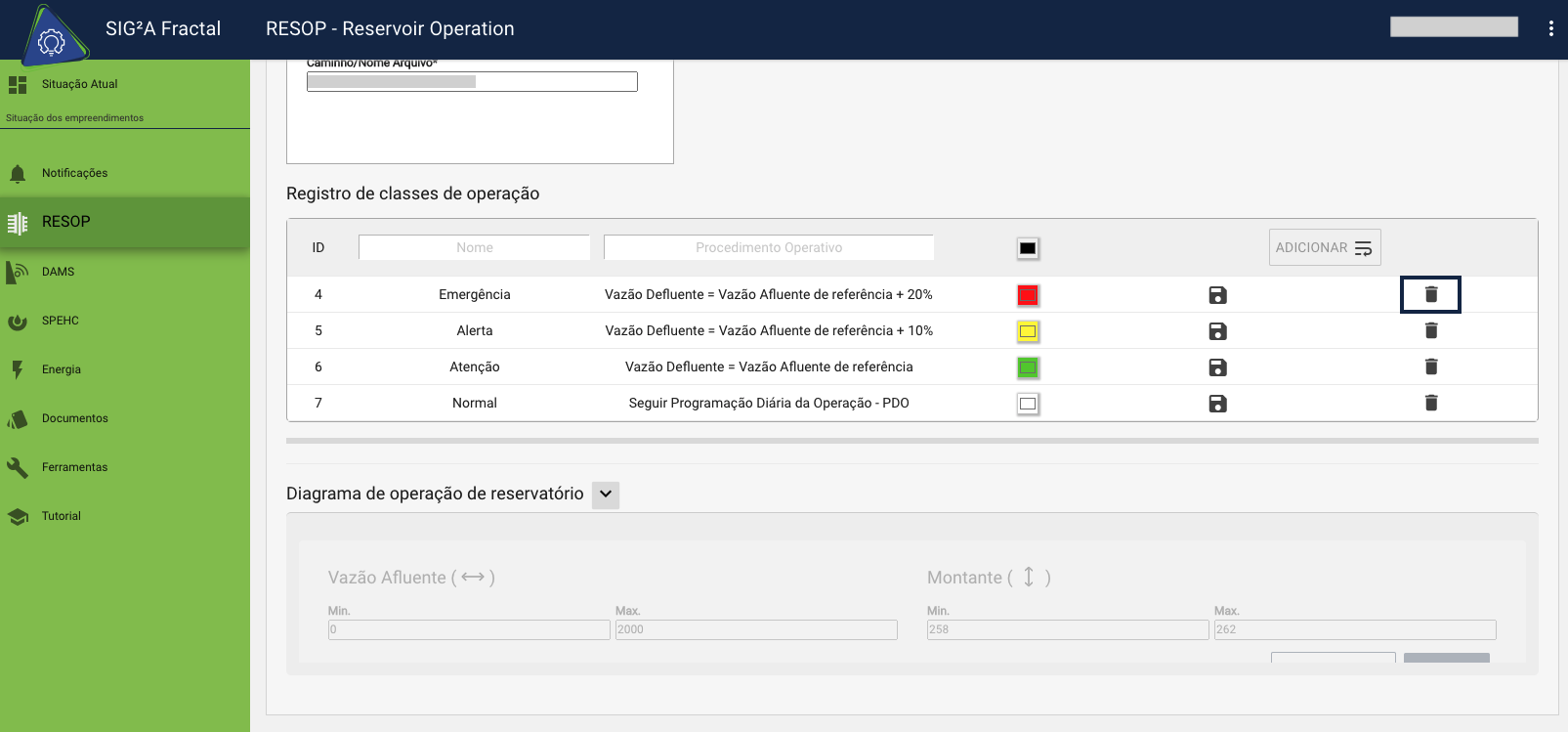

Se precisar excluir uma classe, basta clicar no ícone de lixeira ao lado da classe que deseja excluir.

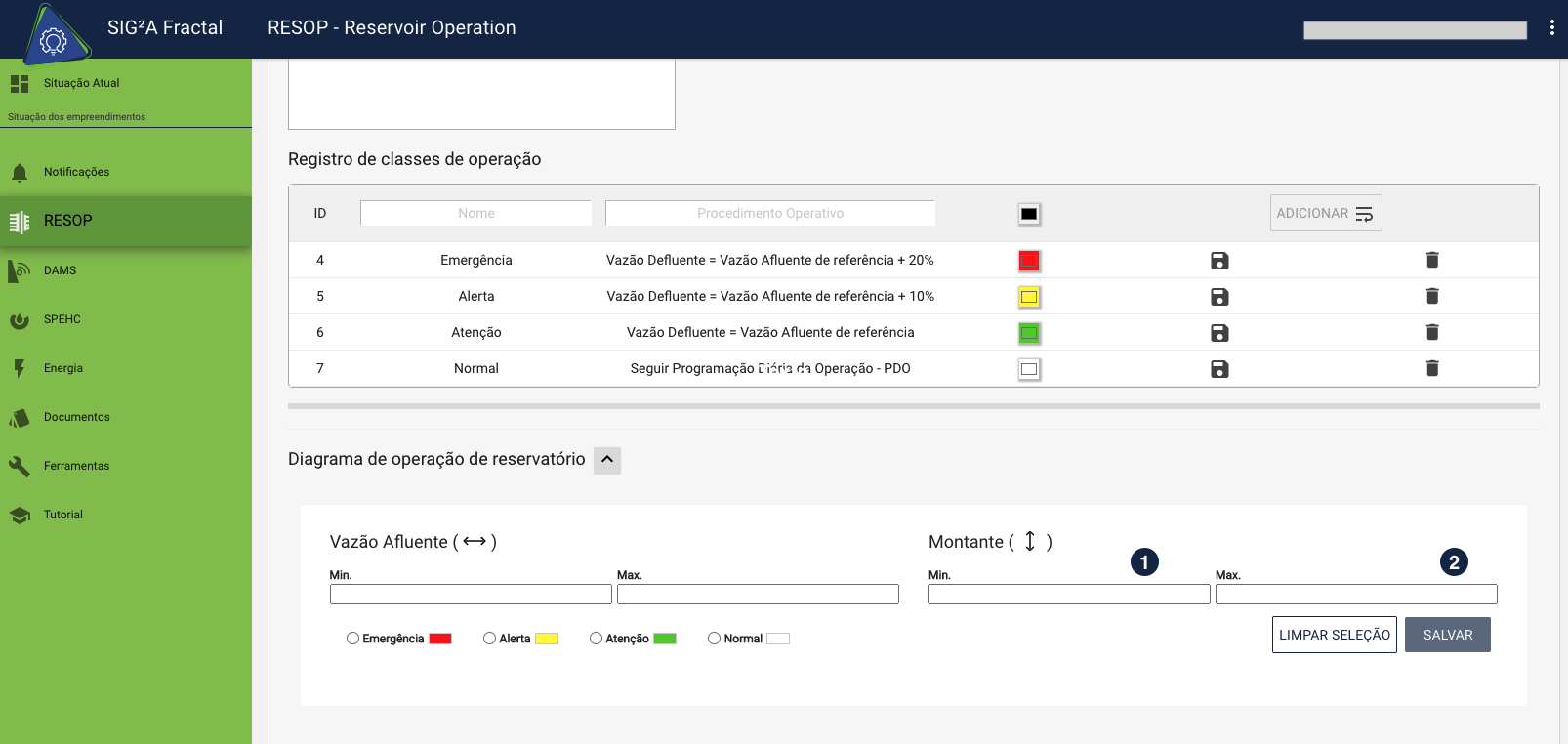

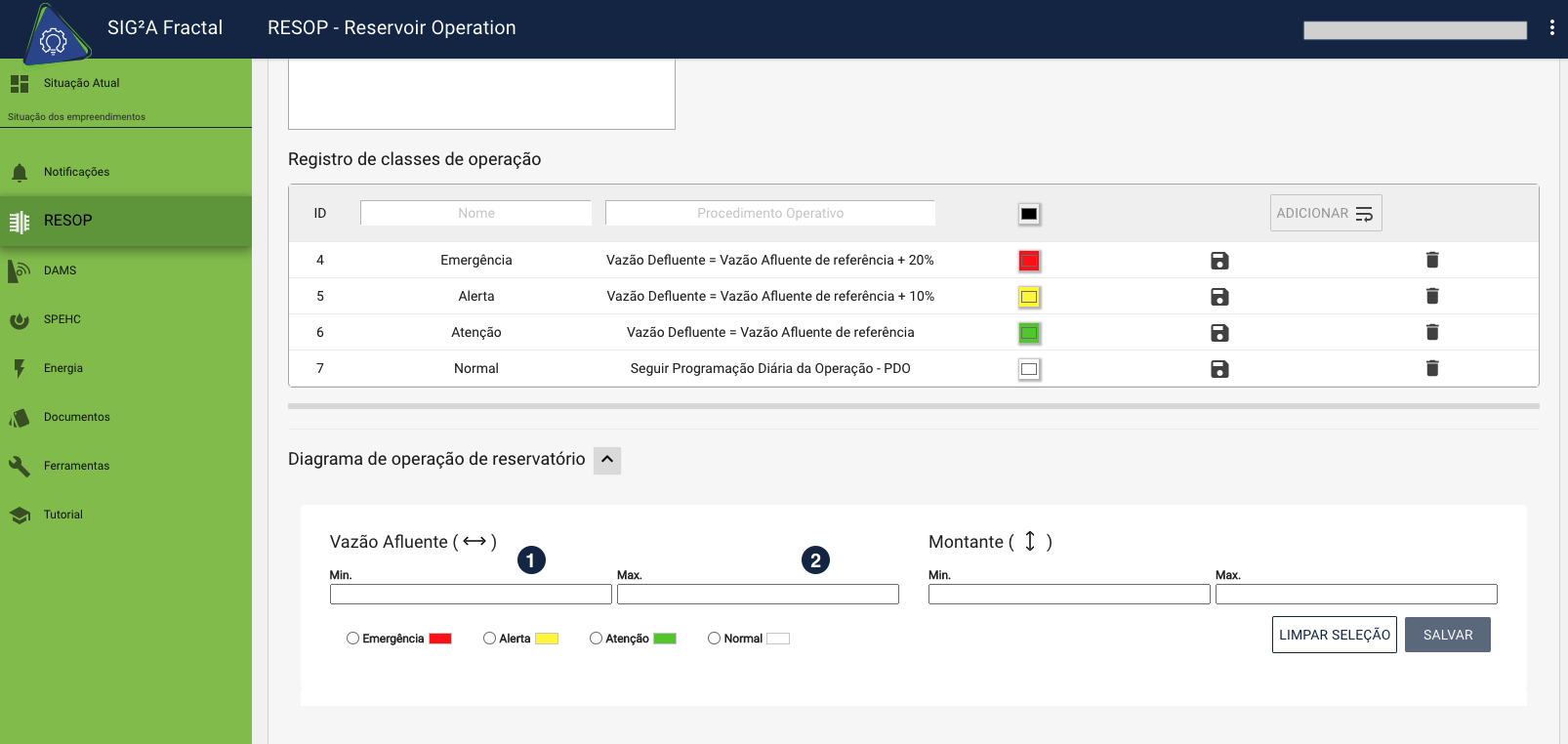

Diagrama de operação de reservatório

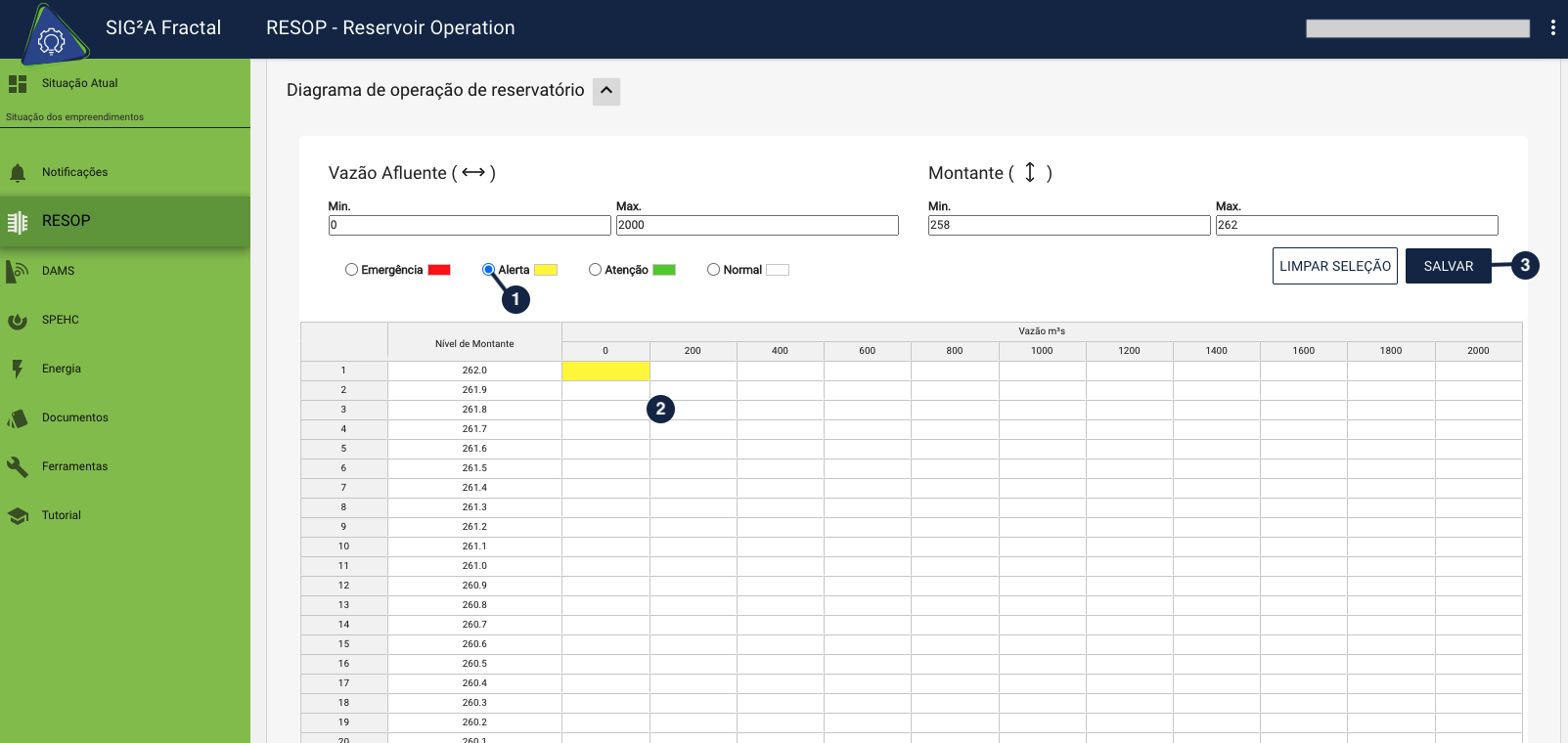

Para construir a tabela do seu diagrama você deve inserir, um valor (1) mínimo e o (2) máximo da Vazão afluente.
E definir também o (1) mínimo e o (2) máximo da Montante.
Aguarde, a tabela será carregada com os valores escolhidos.
Importante: Para montar seu diagrama, as classes precisam ser cadastradas.
- Selecione uma classe
- Selecione os campos da tabela que se encaixarão na classe selecionada
- Não esqueça de clicar em Salvar
Unidade Geradora
Você pode adicionar uma nova unidade geradora e visualizar as que já foram cadastradas.

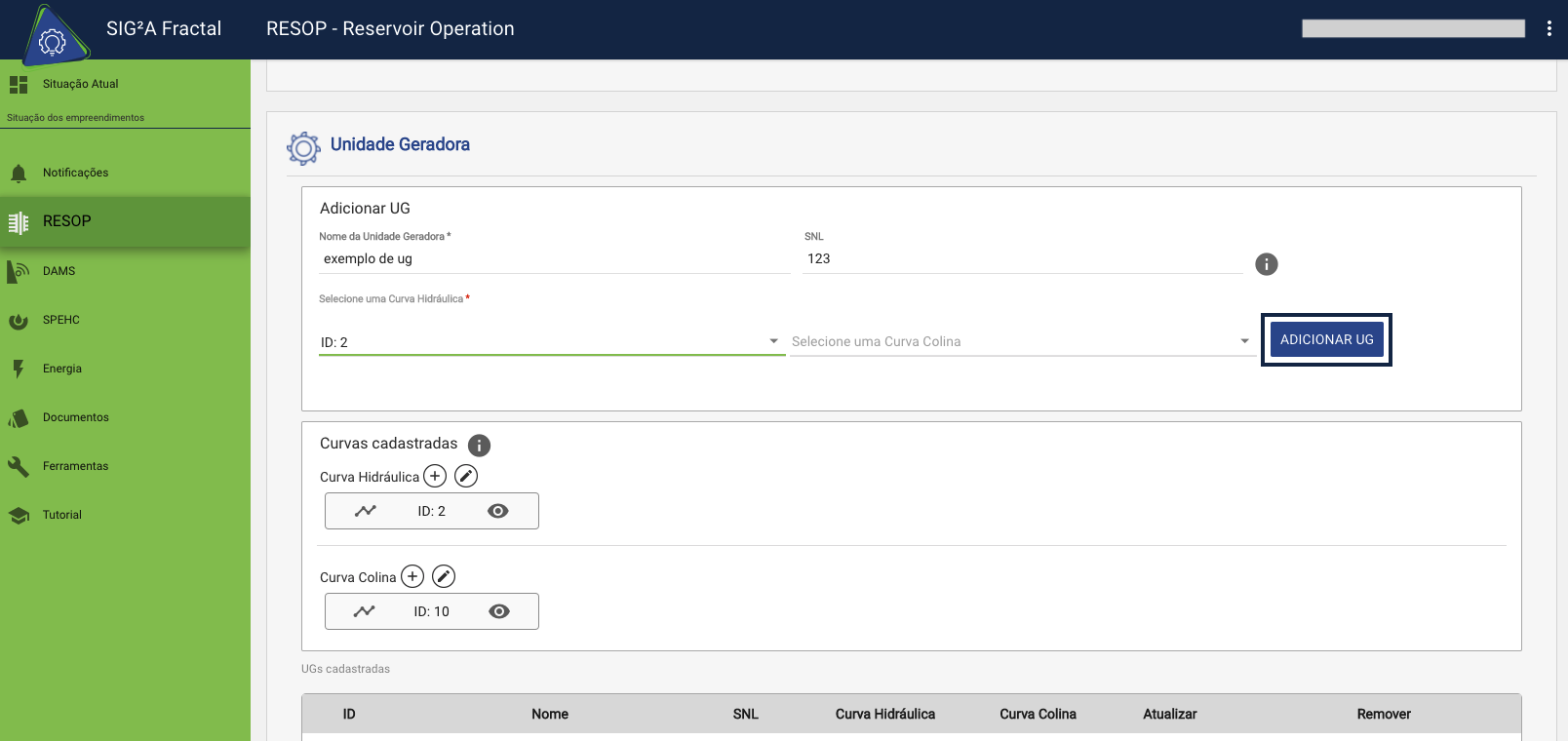

Adicionar Unidade Geradora

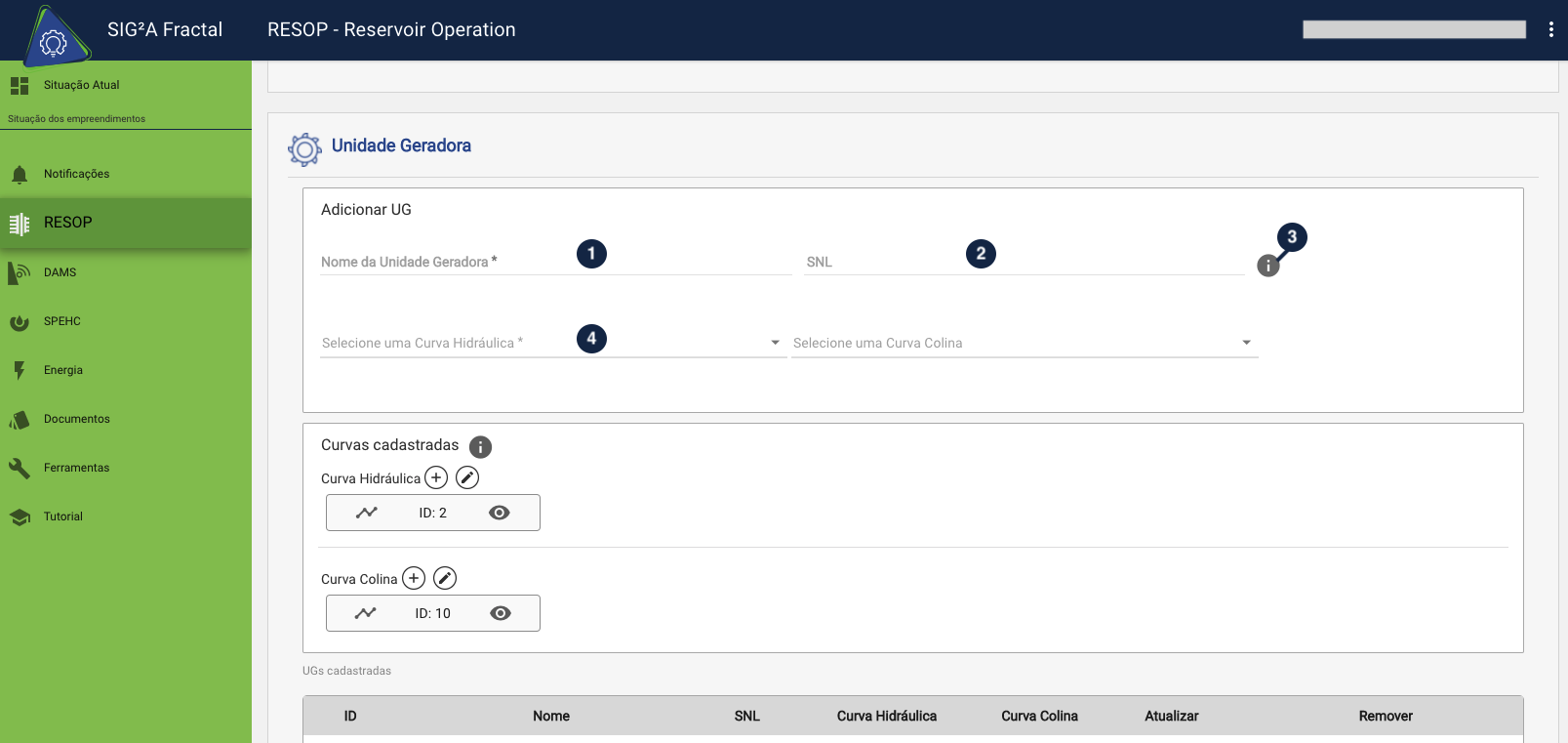

Para adicionar uma nova Unidade geradora preencha os dados solicitados como o (1) Nome e o (2) SNL
SNL: Speed-No-Load ou Rotação Nominal Vazio, é a vazão [m³/s] que passa pela turbina quando está no estado de Compensador Síncrono (CS).
Poderá consultar o significado de SNL no (3) ícone i.

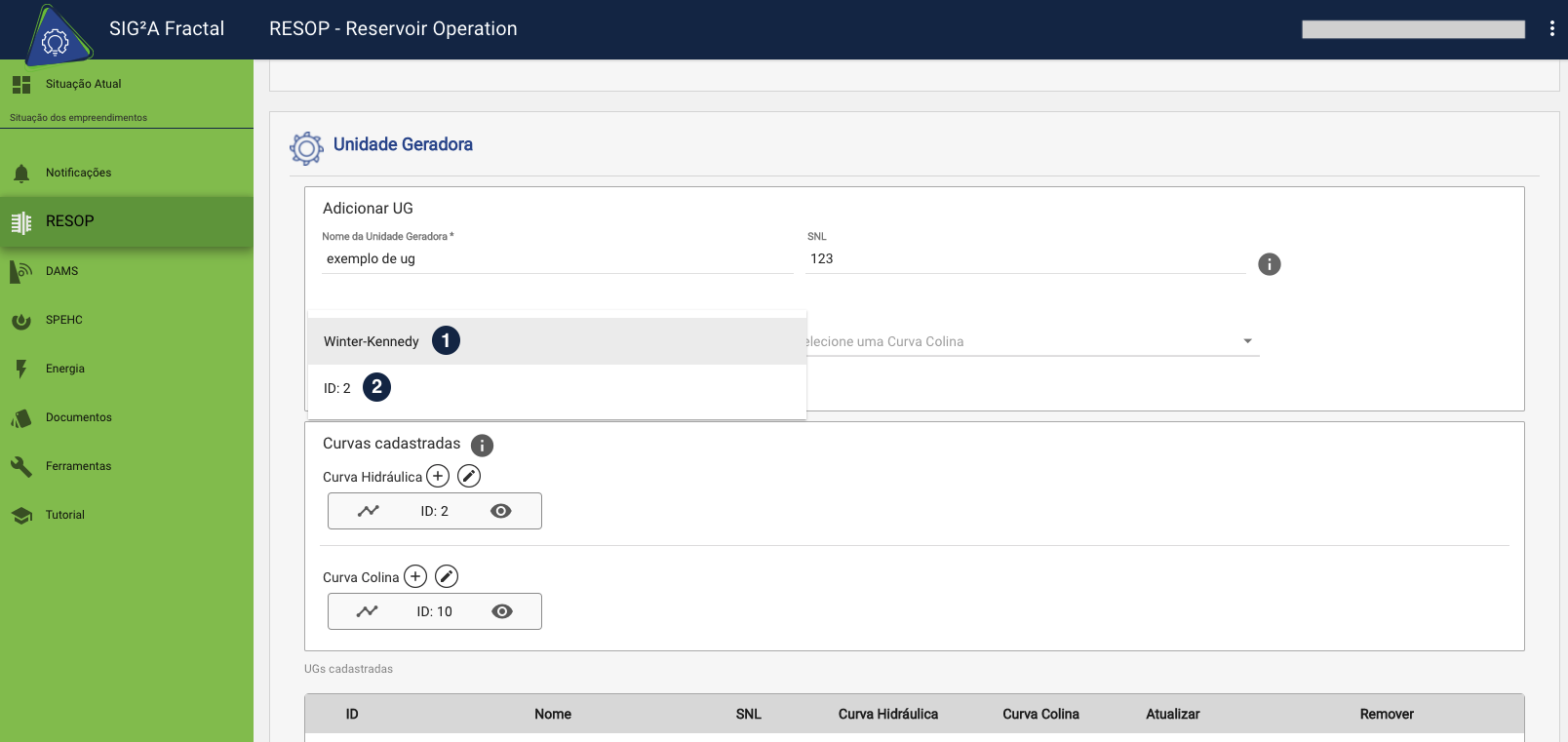

Clique para selecionar (4) Curva hidráulica
Você pode escolher cadastrar a UG com a opção Winter Kennedy ou com uma das curvas cadastradas anteriormente.
Selecione também a curva colina caso tiver, depois disso clique em Adicionar UG
Curvas UGs
Nesta seção poderá cadastrar, editar e visualizar as curvas que serão utilizadas nas unidades geradoras.
Adicionar curva

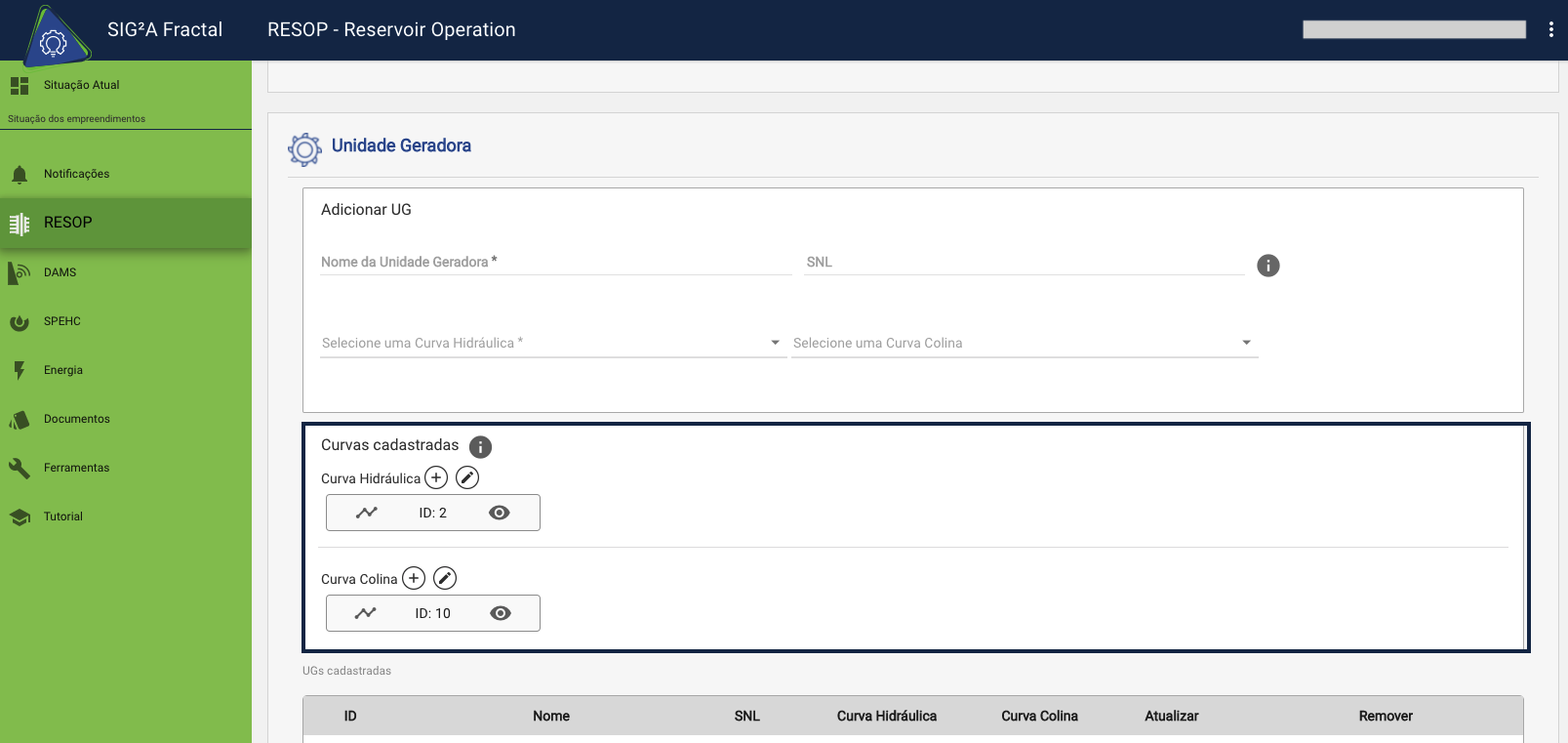

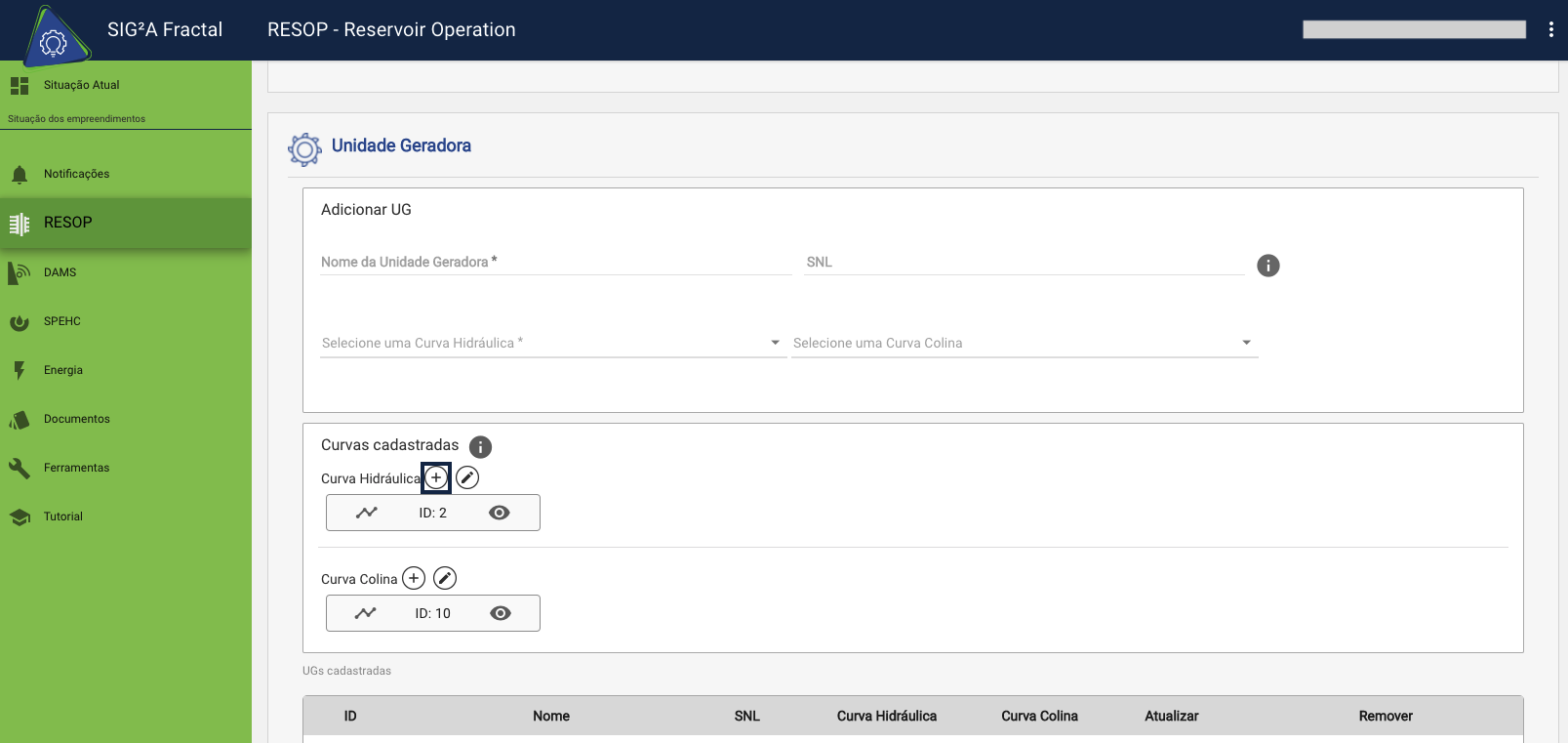

Para adicionar uma curva clique no ícone de +
Importe a curva do seu computador, depois de cadastrar poderá utilizá-la para cadastrar uma UG.

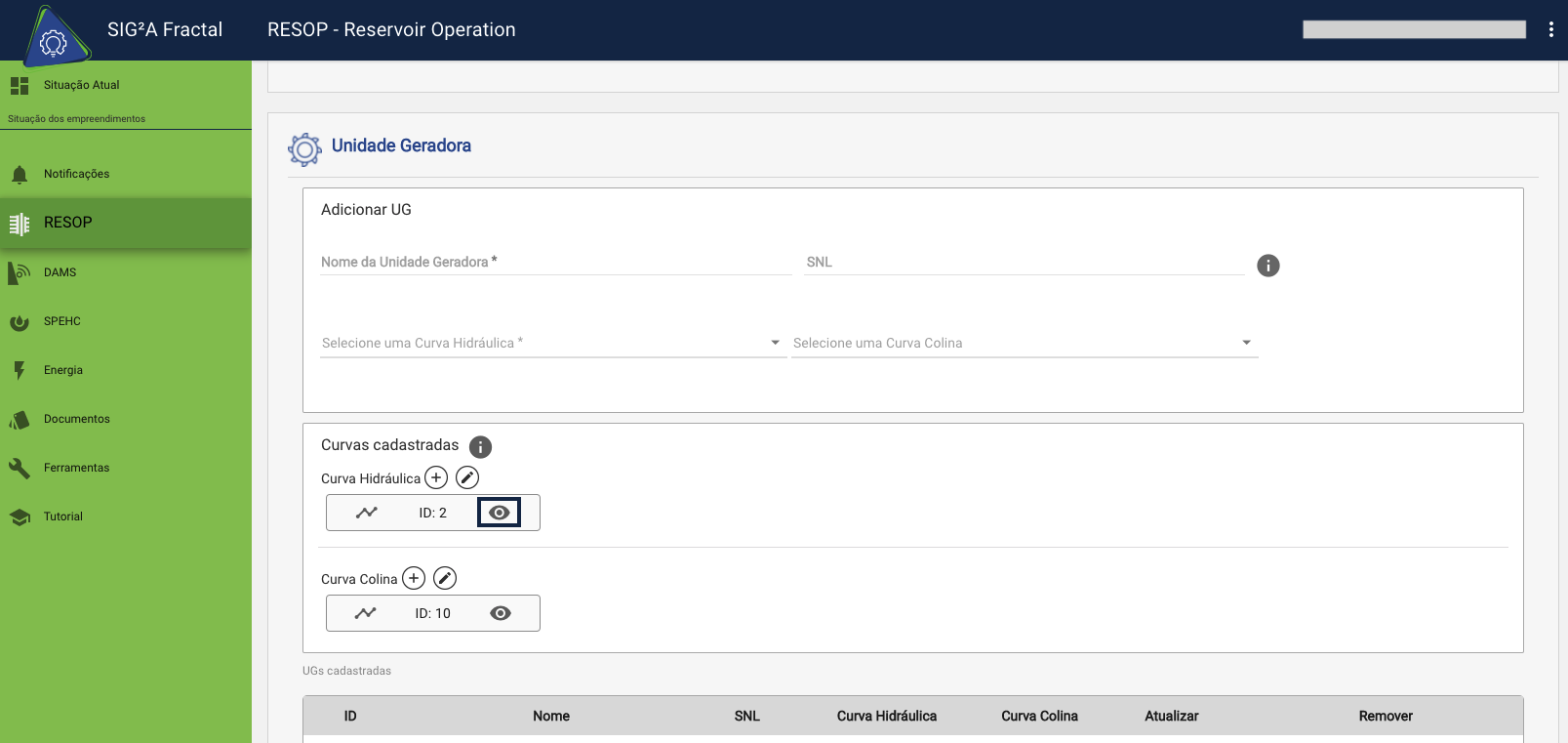

Visualizar curva
Para visualizar um curva cadastrada clique no ícone de visualizar

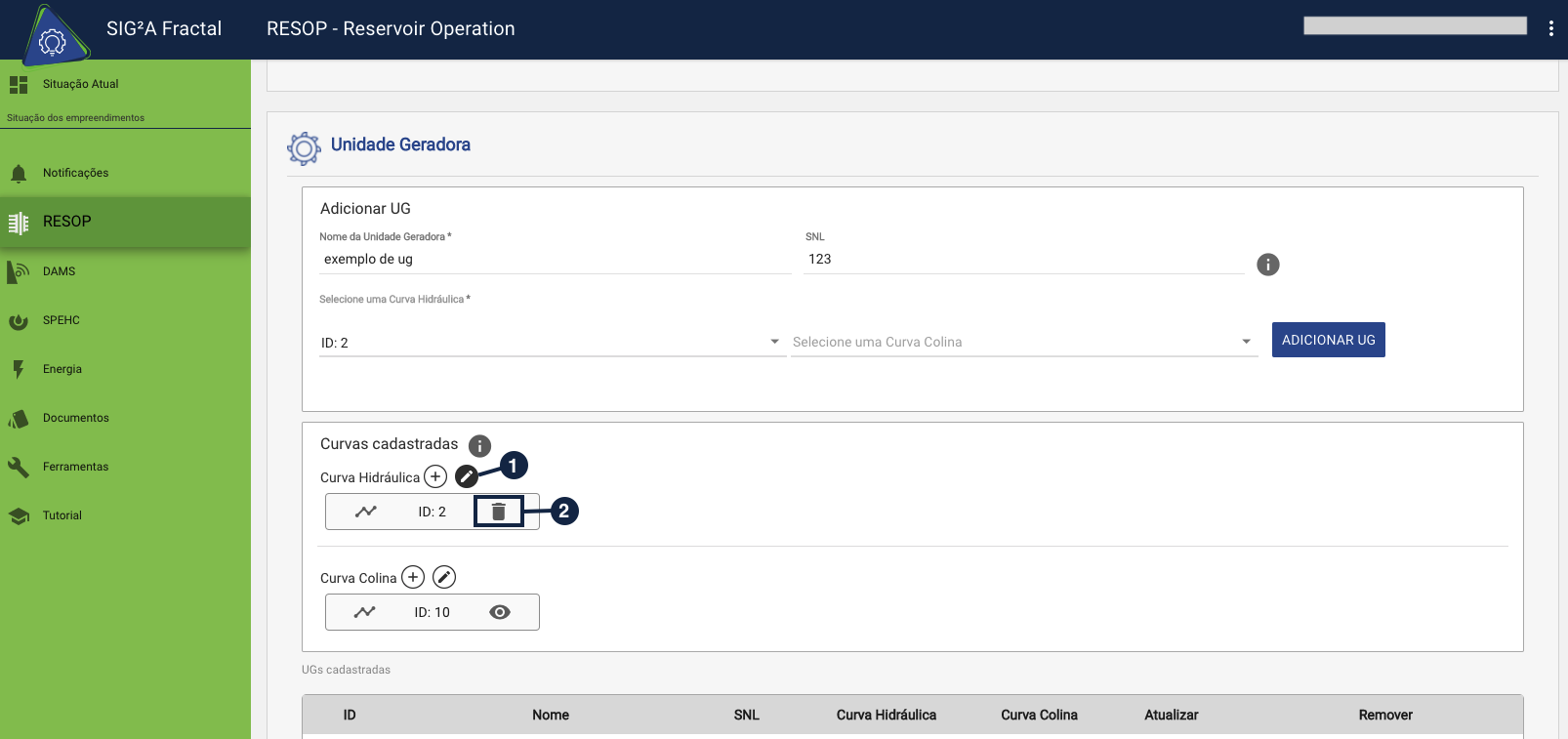

Excluir curva
Para excluir uma curva cadastrada clique no (1) ícone de lápis depois no (2) ícone de lixeira
O sistema exibirá uma mensagem, confirme se realmente quer excluir.

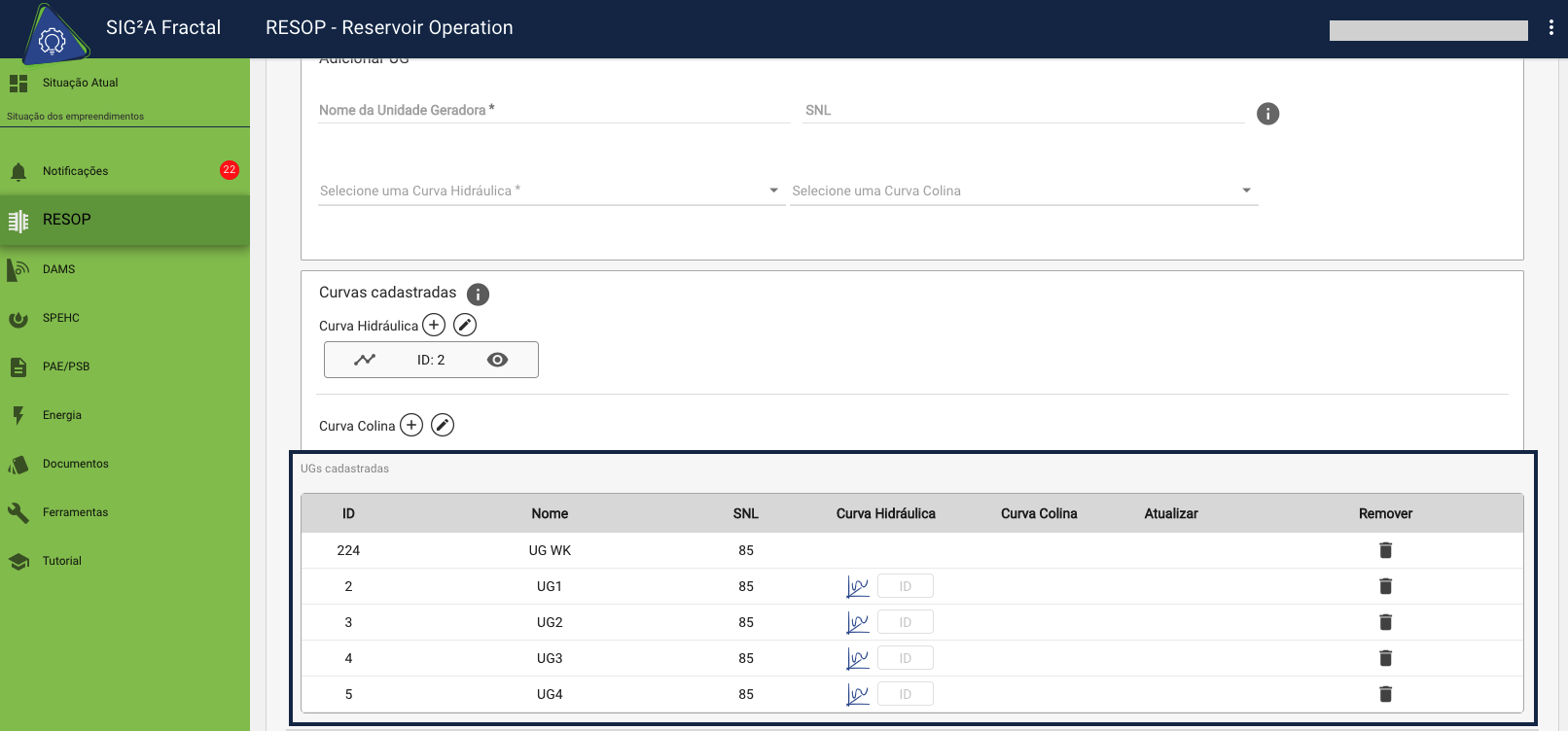

Vizualizar UGs cadastradas
Há uma tabela onde poderá visualizar todas as UGs cadastradas.
Editar UG cadastrada
Você poderá editar uma unidade geradora já cadastrada.

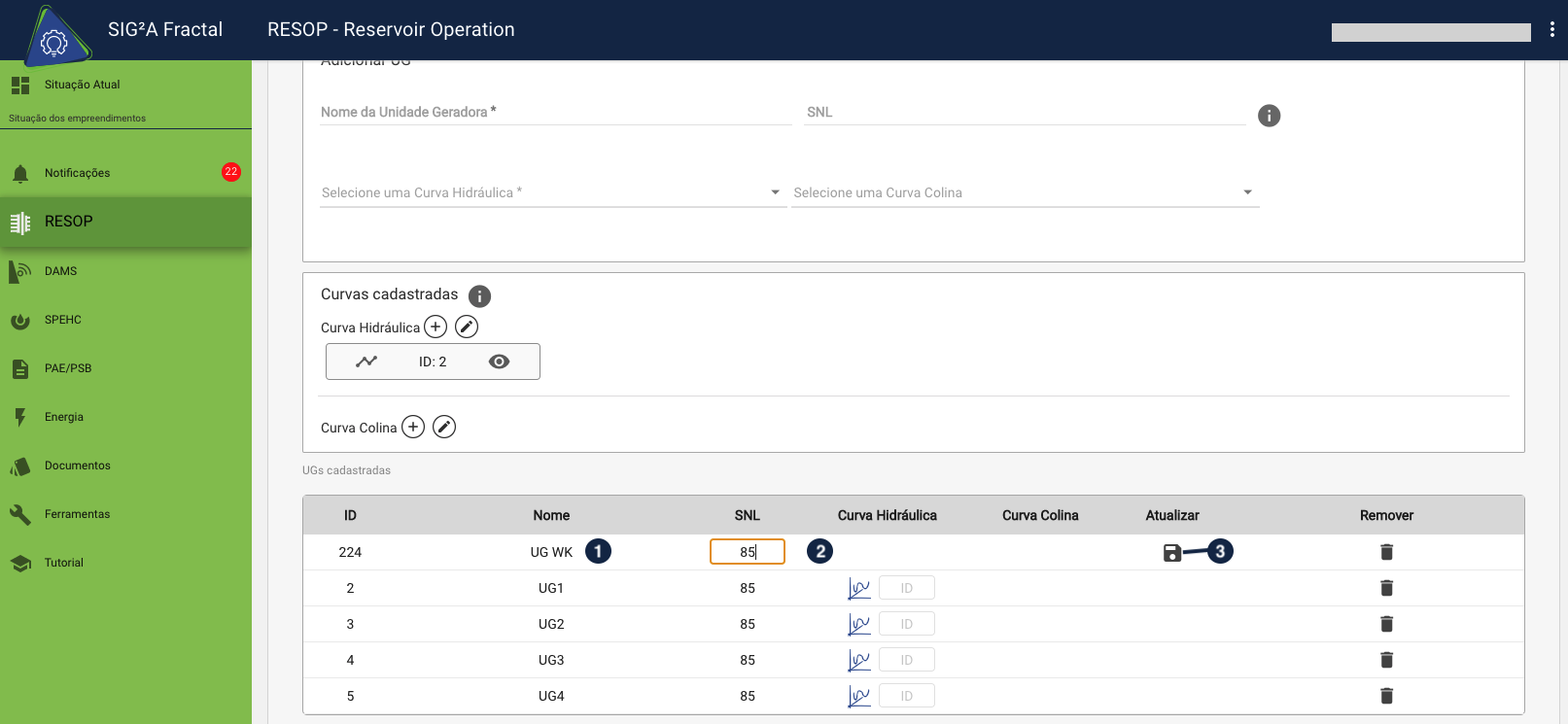

Basta inserir a nova informação no campo (1) Nome ou (2) SNL, depois clique em (3) Salvar (ícone disquete)
Curva de UG cadastrada

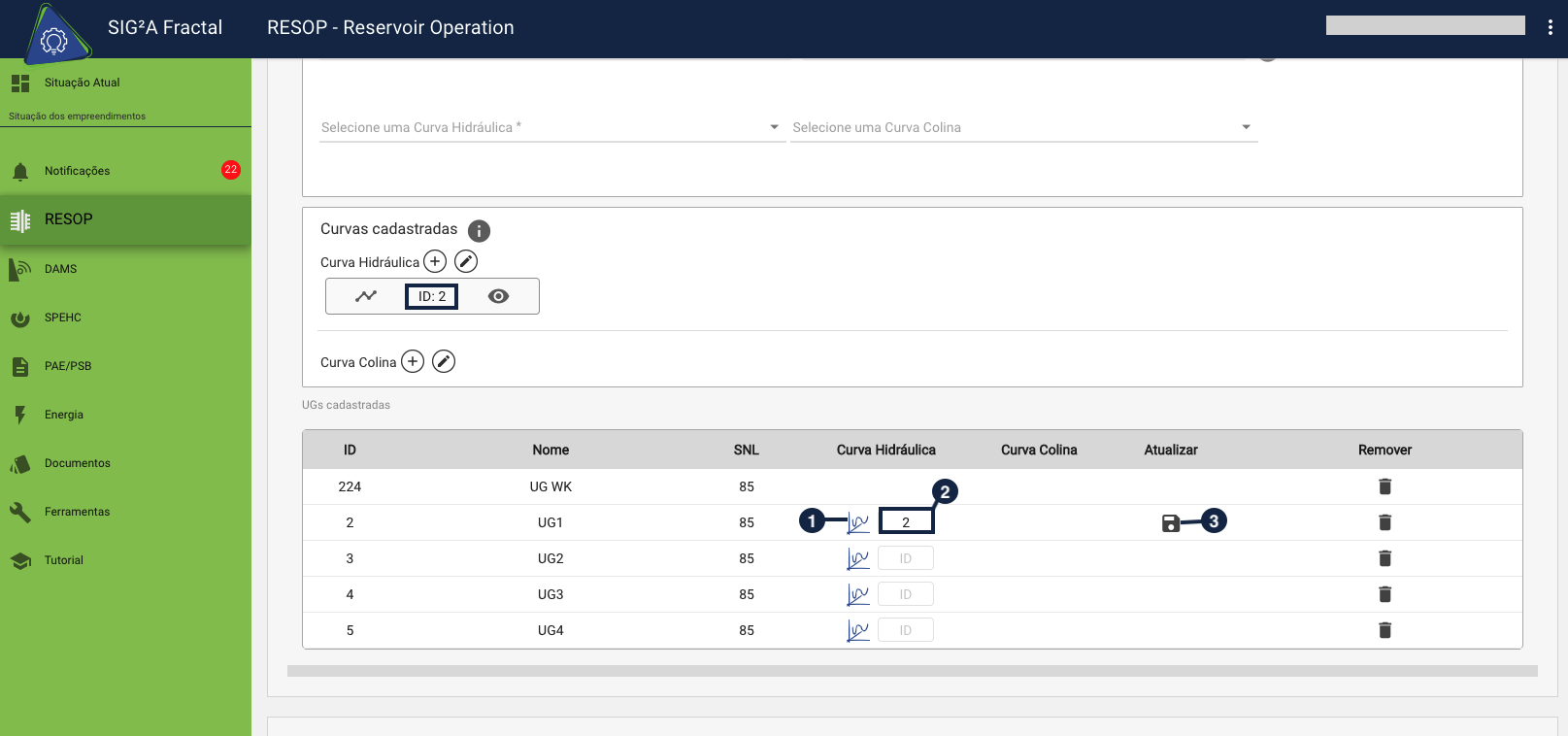

Poderá visualizar a curva de uma unidade geradora cadastrada clicando no (1) ícone de gráfico.
Se quiser alterar uma curva, basta inserir o ID de uma existente no (2) campo solicitado. Depois clique em (3) Salvar.

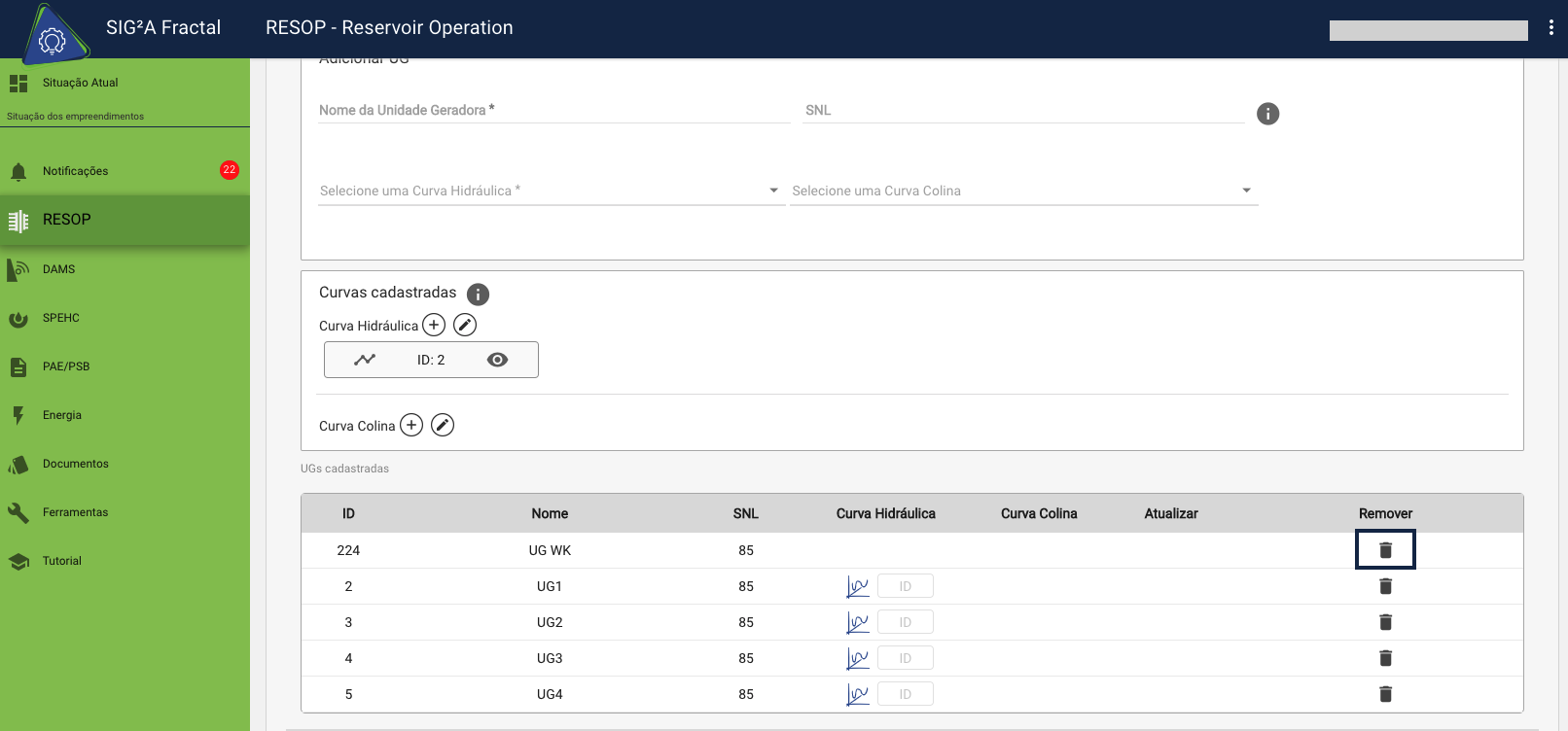

Excluir UG cadastrada
Para excluir uma UG cadastrada, basta clicar no ícone de lixeira.
O sistema exibirá uma mensagem para que você confirme se realmente quer excluir a UG.
Comportas

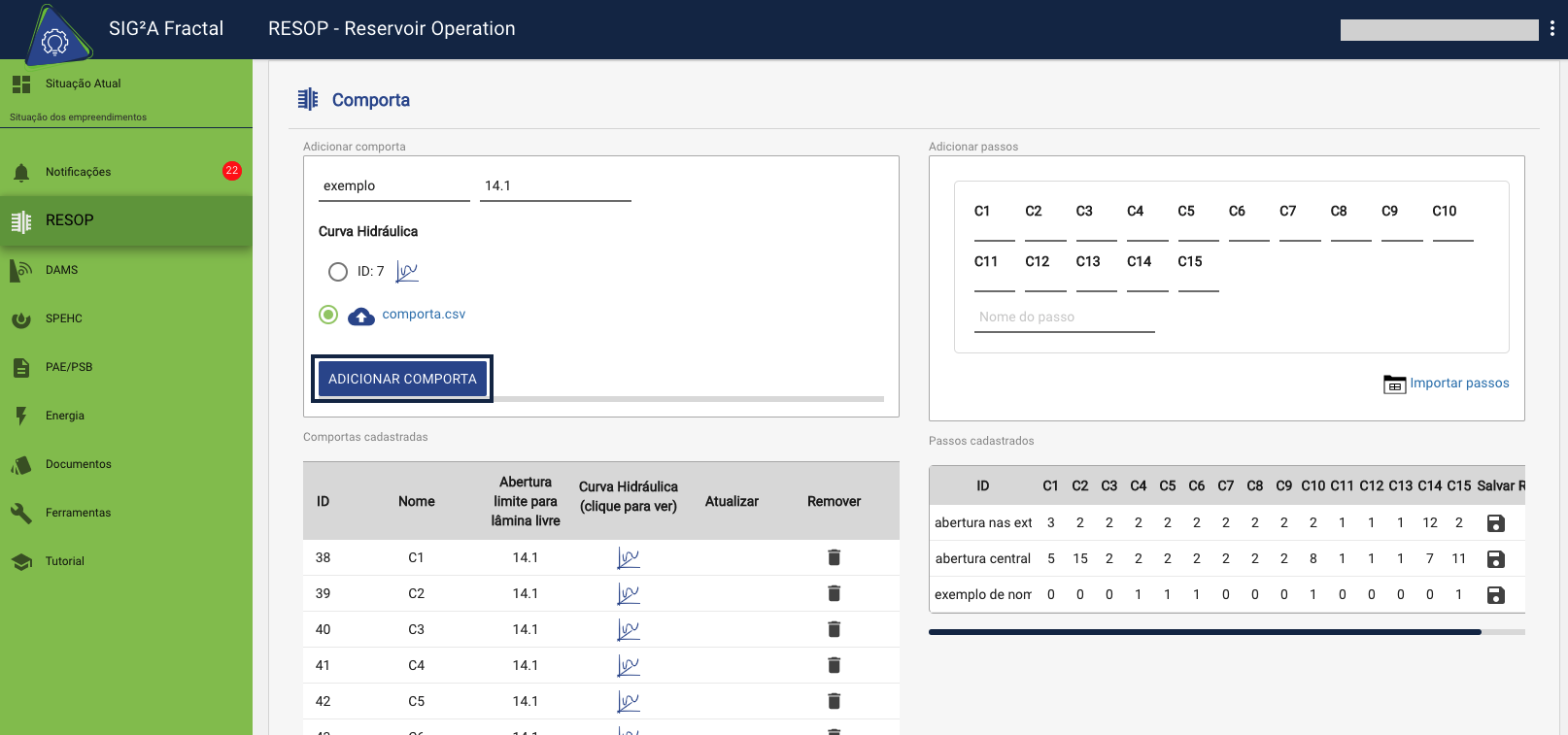

Adicionar comportas

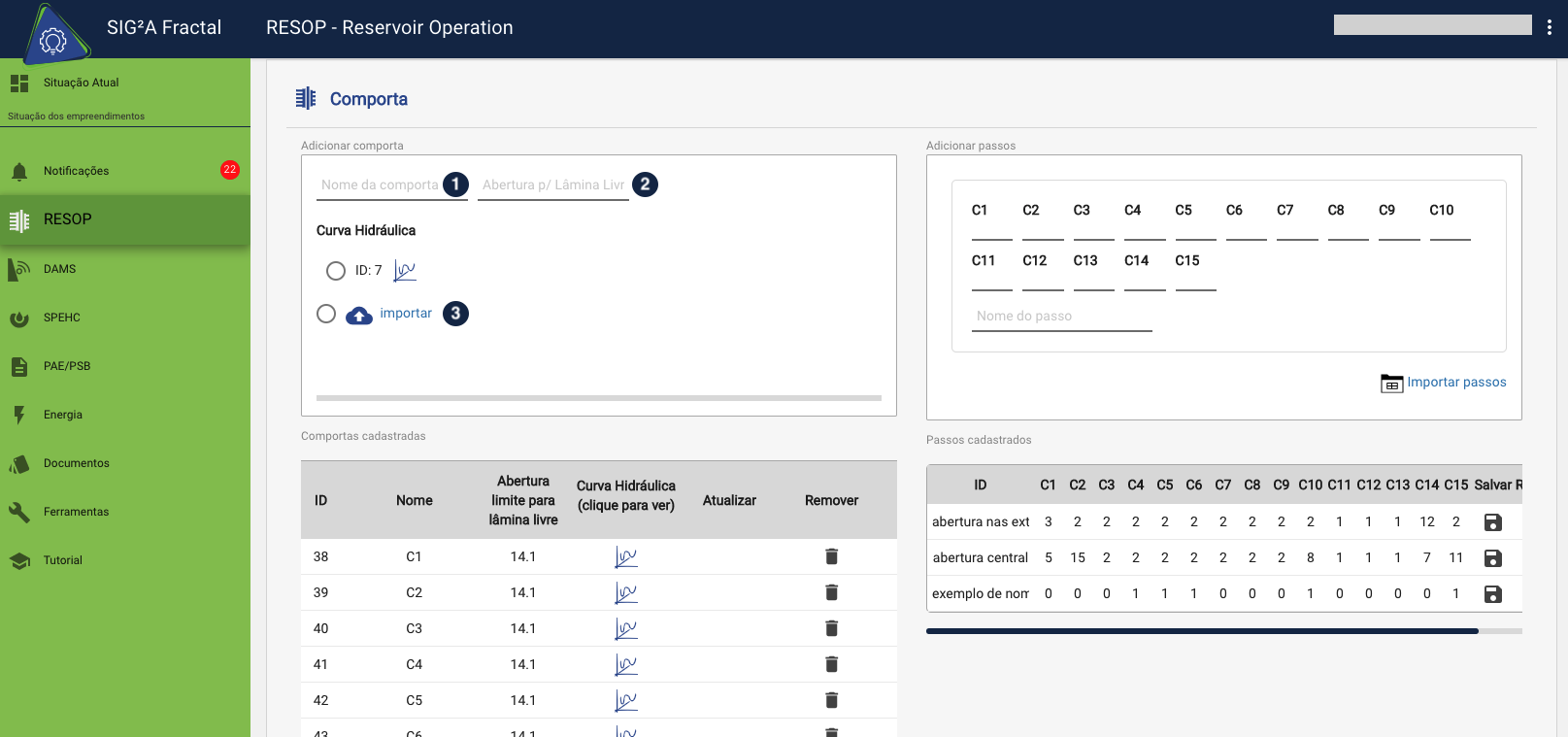

Para adicionar uma nova comporta insira um (1) Nome e a (2) Abertura para lâmina livre. Clique em (3) Importar para importar a curva da comporta.
Depois de importar a Curva hidráulica clique em Adicionar comporta.
Abaixo você poderá visualizar as comportas cadastradas.

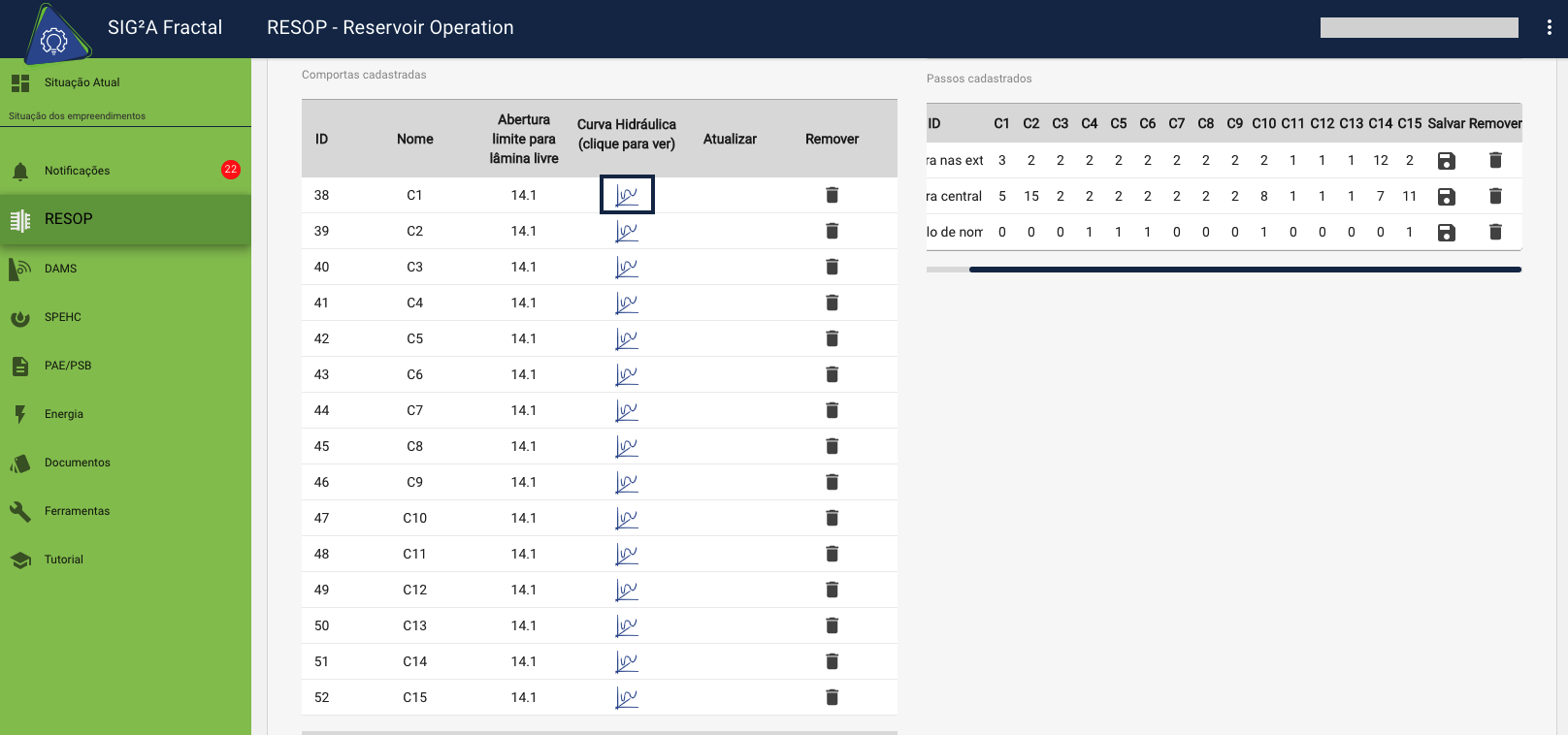

Para visualizar a curva hidráulica de uma comporta já cadastrada basta clicar em cima da que deseja consultar.
Poderá consultar a legenda para entender a curva. Para ver mais detalhes basta passar o cursor acima do gráfico.
Depois clique em Fechar para poder executar outras ações.

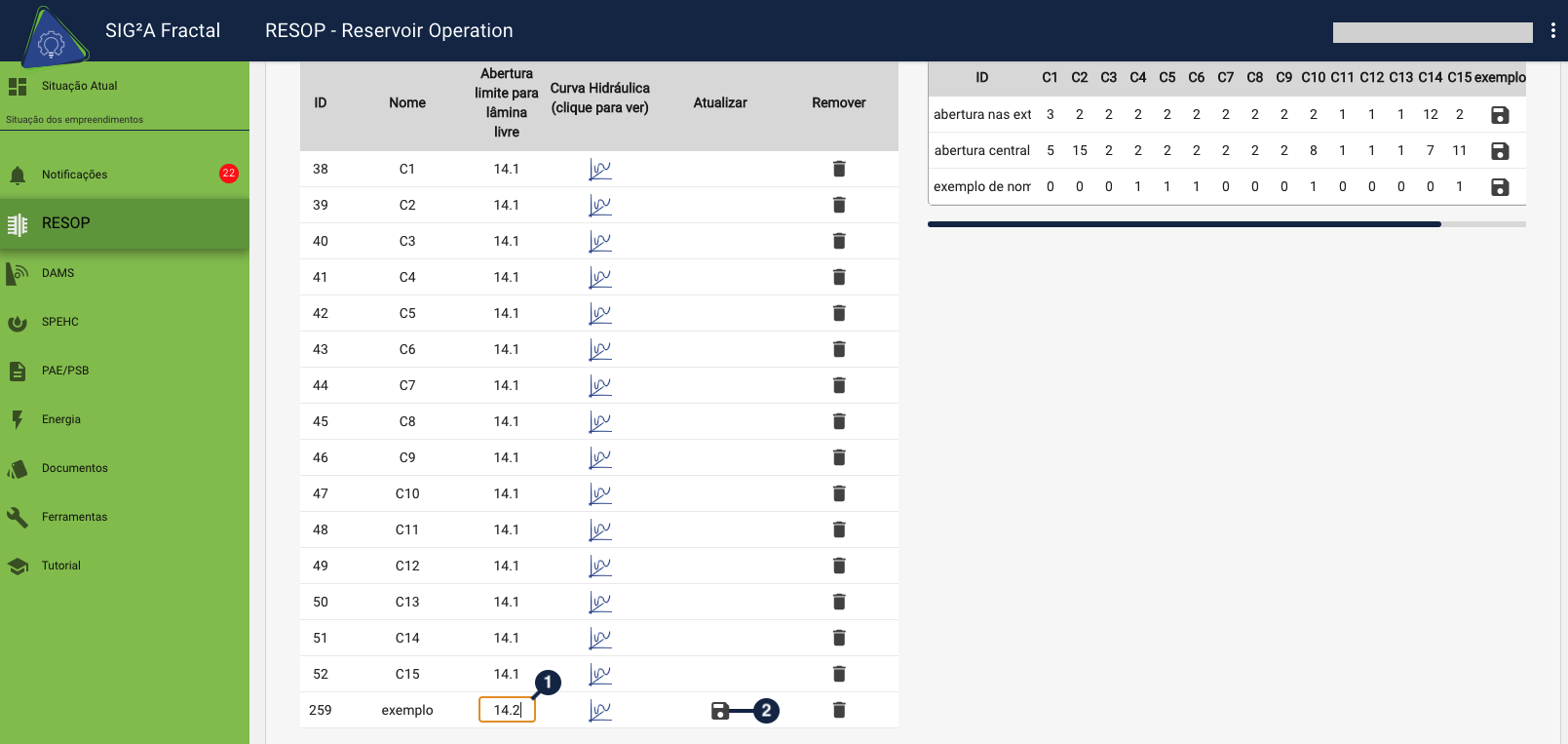

Alterar comporta
Se precisar editar os dados da comporta, poderá alterar o Nome ou a (1) Abertura limite para lâmina livre. Clique no campo e altere os dados, depois clique em (2) Salvar (ícone disquete).

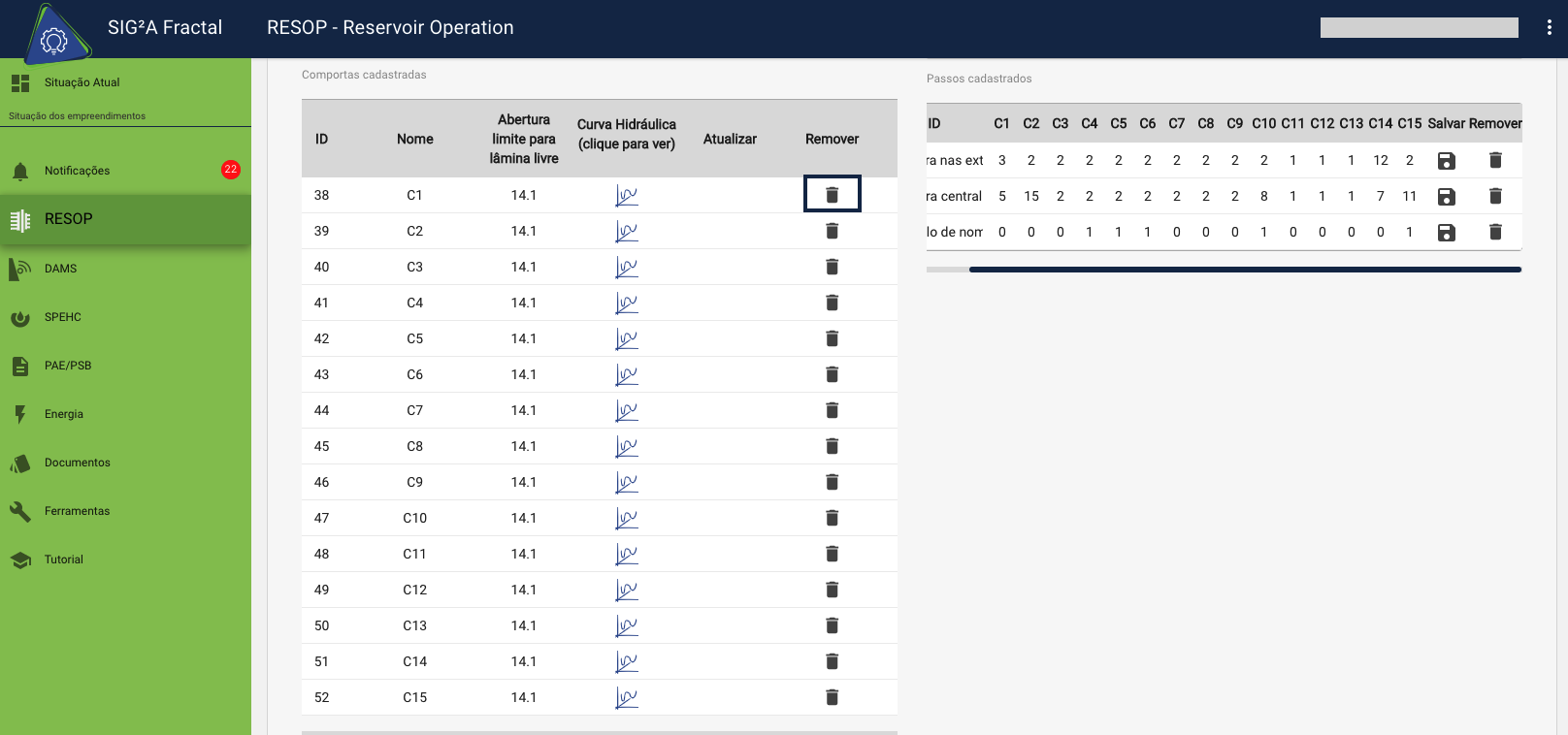

Remover comporta
Se quiser remover uma comporta basta clicar em Excluir (ícone lixeira), isso apagará a comporta cadastrada.
O sistema irá exibir uma mensagem para que confirme a ação, se deseja continuar selecione Sim.
Passos
Os passos são como um template, quando cadastrados ficarão disponíveis na aba de Operação, para facilitar o preenchimento dos campos de abertura de Comportas.
Você pode adicionar os passos de duas maneiras:
- Preencher manualmente

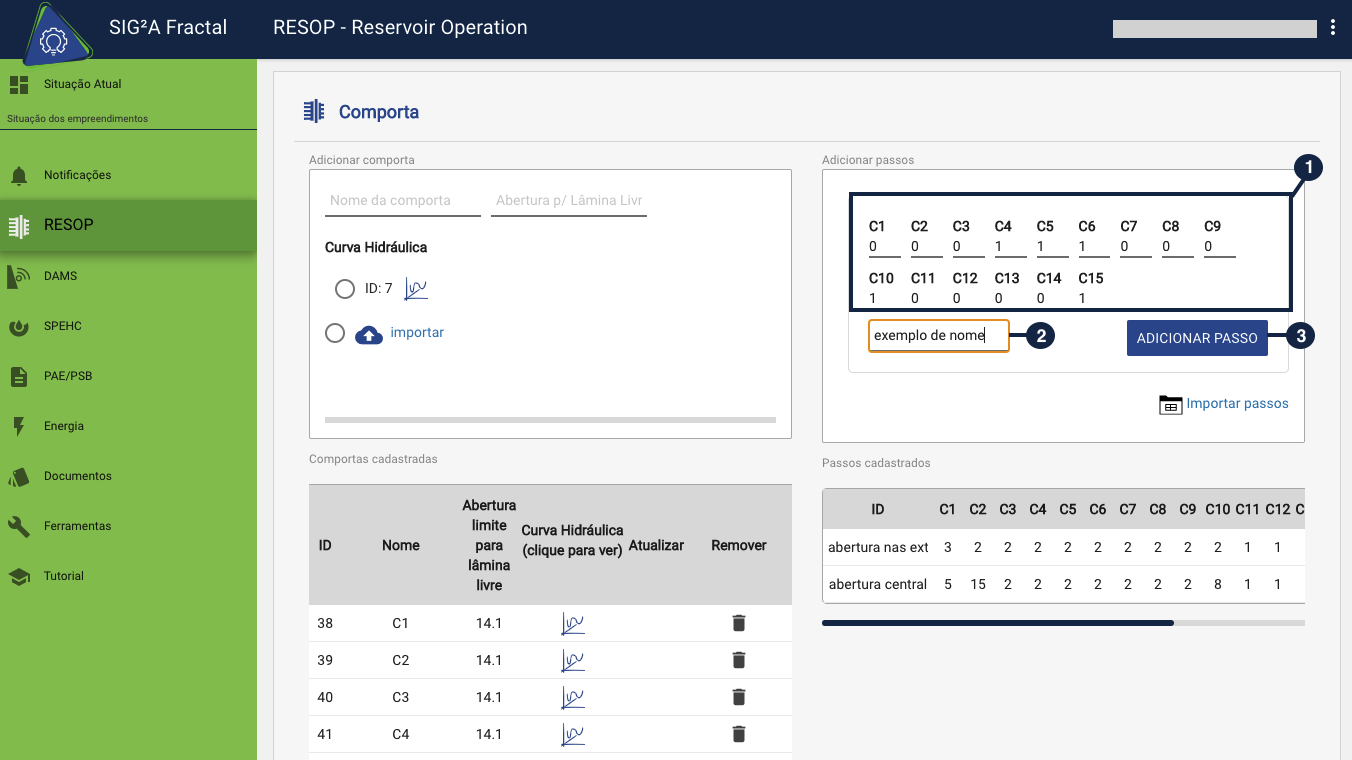

Para isso (1) preencha a abertura de cada comporta e (2) insira um nome. Depois que todos os campos foram preenchidos clique em (3) Adicionar passo.
- Importar os passos

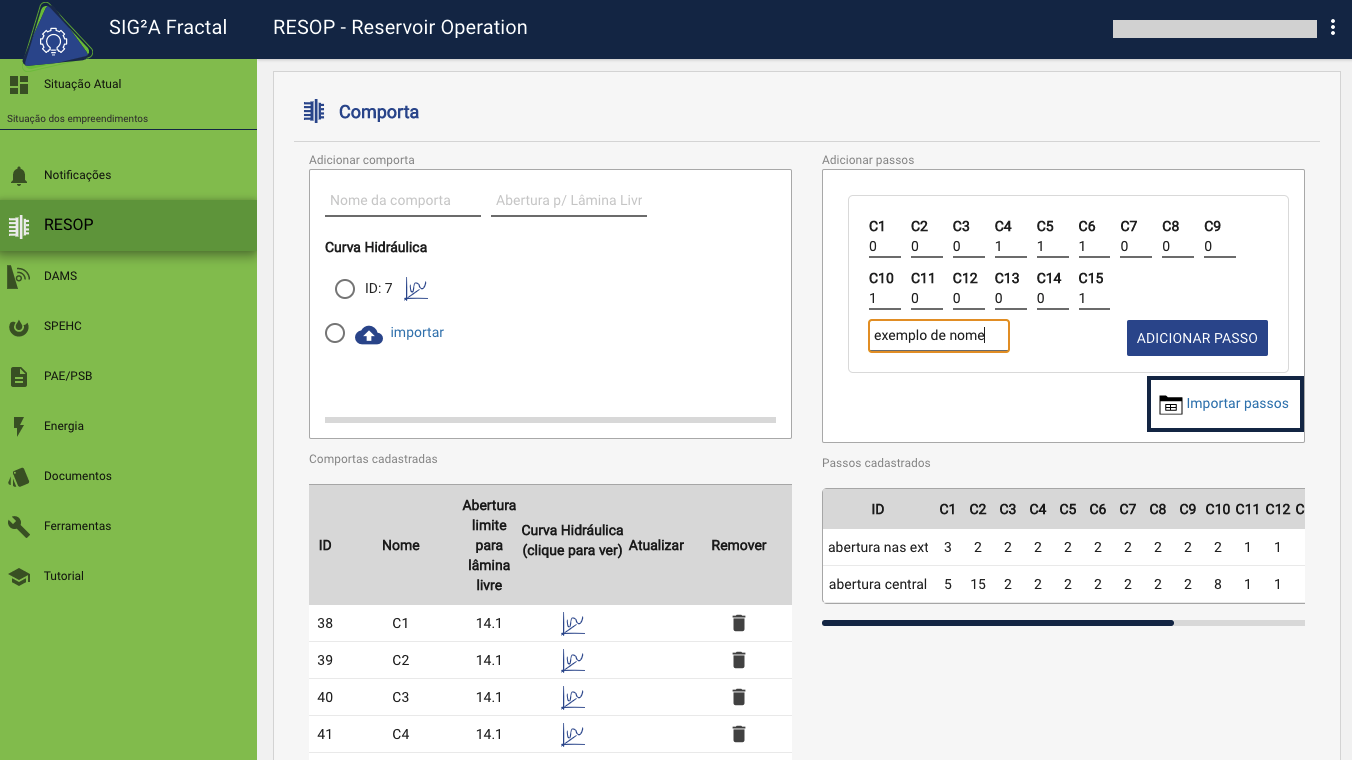

Para isso clique em Importar passos.
Agora escolha um arquivo do seu computador.
Alterar passos

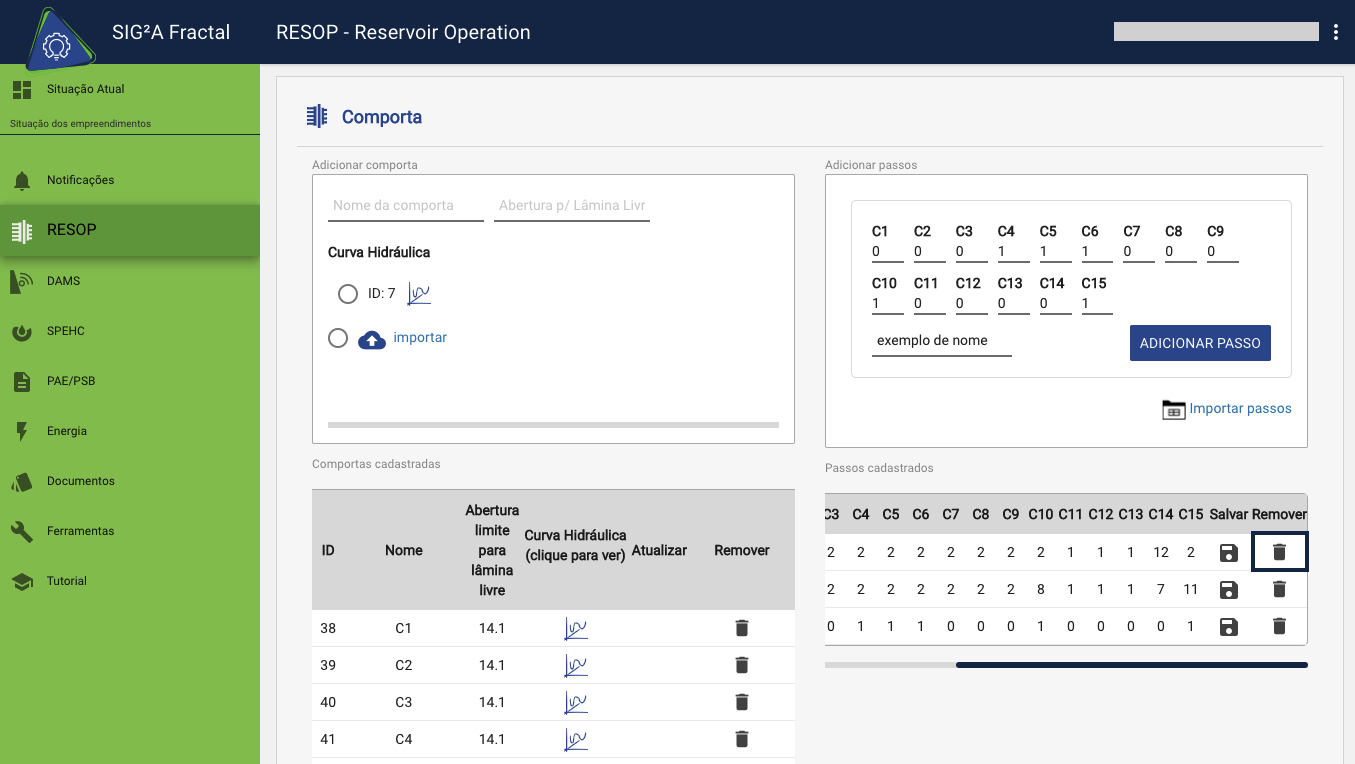

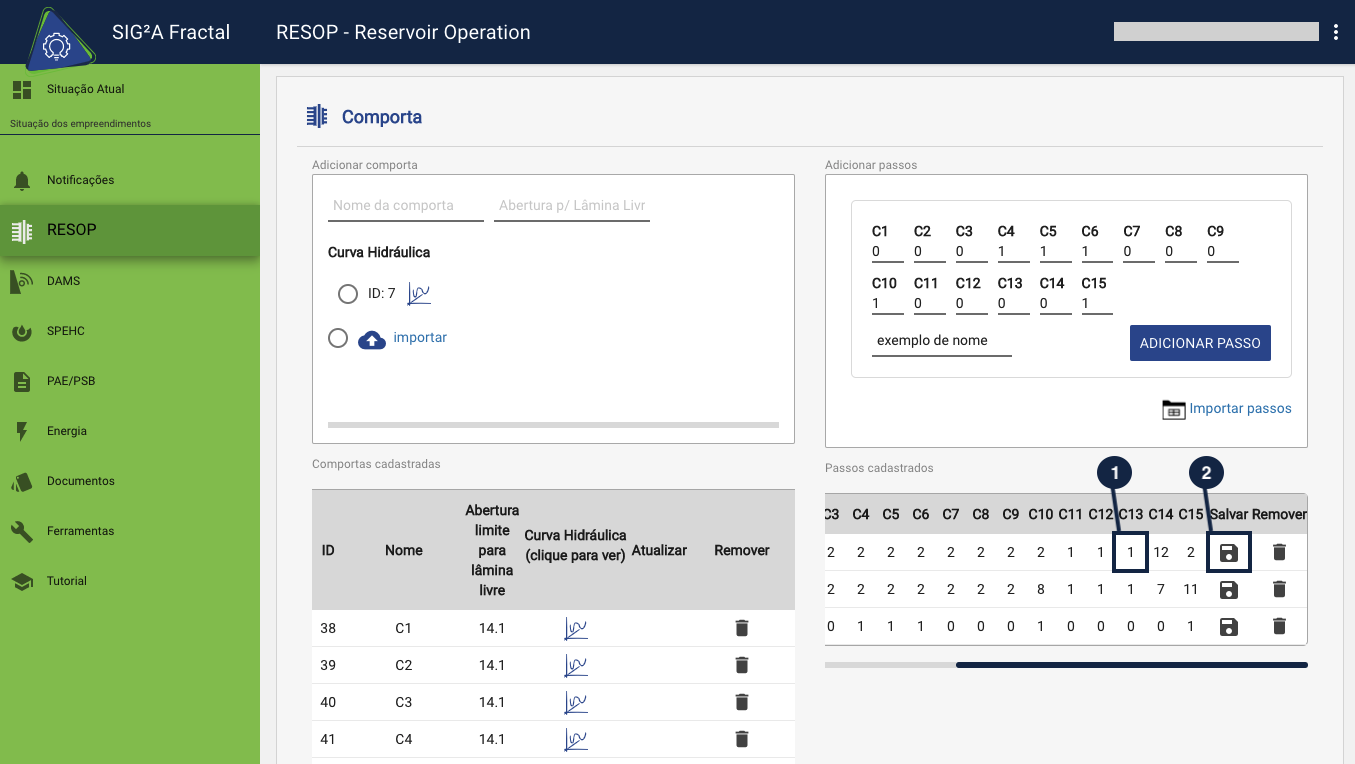

Os passos cadastrados aparecerão abaixo. Se precisar alterar nome ou abertura das comportas, selecione e altere o que precisa e depois clique no ícone de disquete.
Excluir passos
Poderá excluir os passos que não são mais usados, basta clicar no ícone de lixeira ao lado do conjunto de passos que deseja excluir.

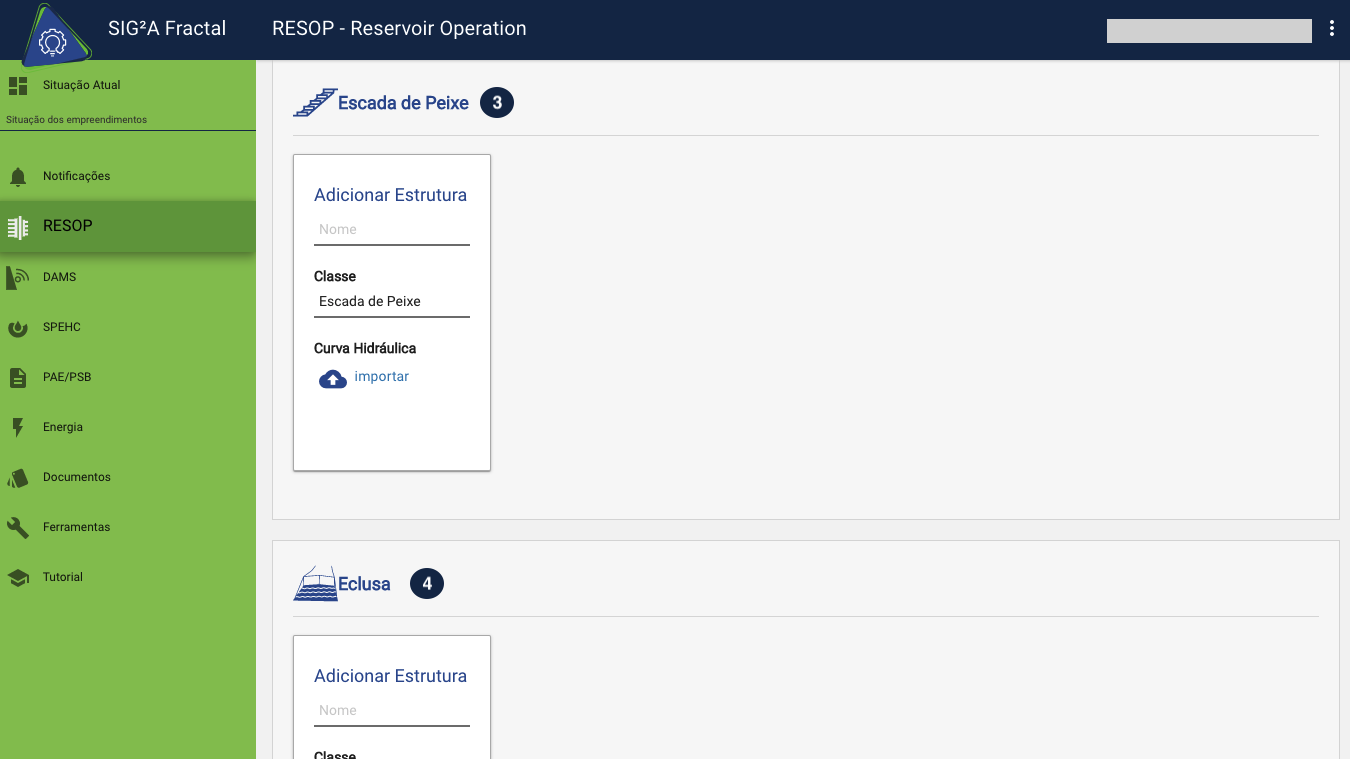

Outras Estruturas

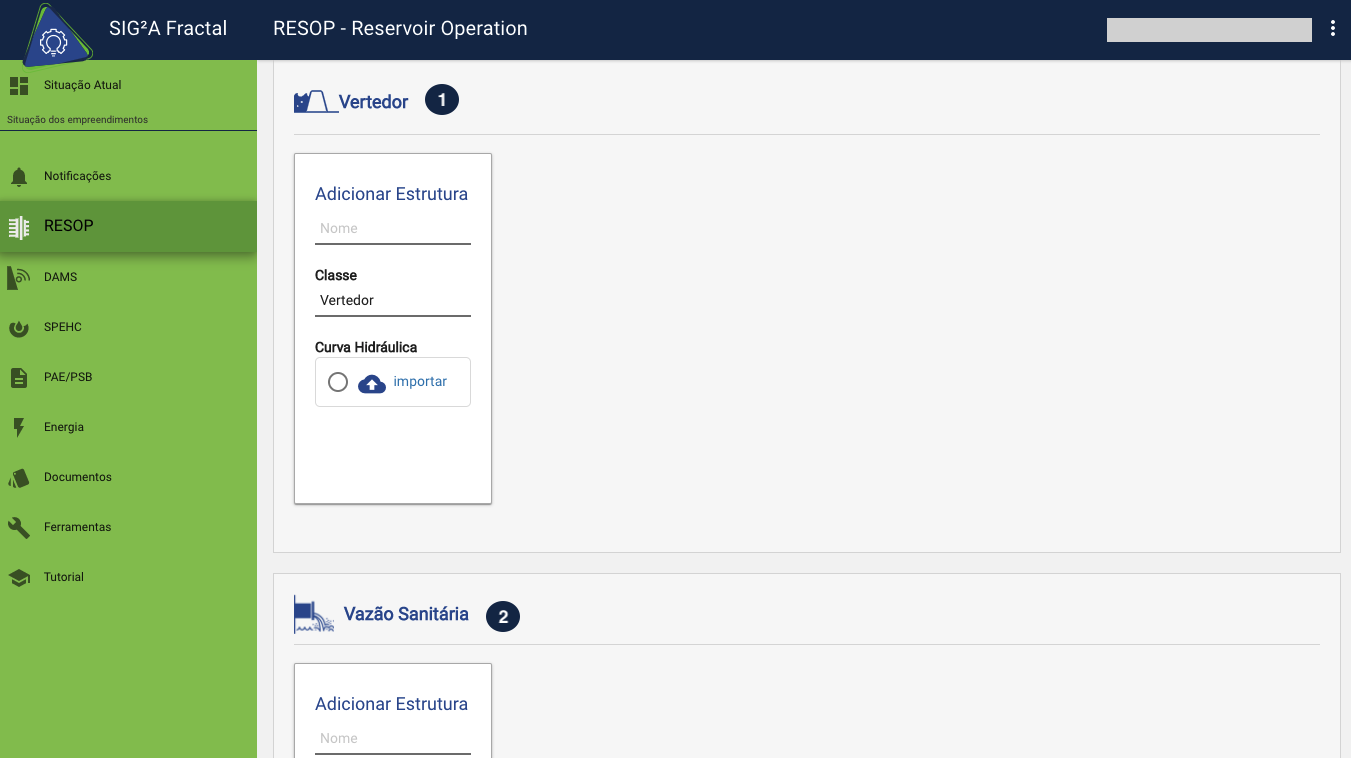

Para adicionar outras estruturas, vá até a seção onde ela se encontra. Você poderá escolher entre:
1. Vertedor 2. Vazão Sanitária
3. Escada de Peixe 4. Eclusa
Para todas as estruturas os passos são os mesmos. Veja abaixo, um exemplo usando a estrutura Vertedor, de como adicionar, alterar ou excluir uma estrutura.

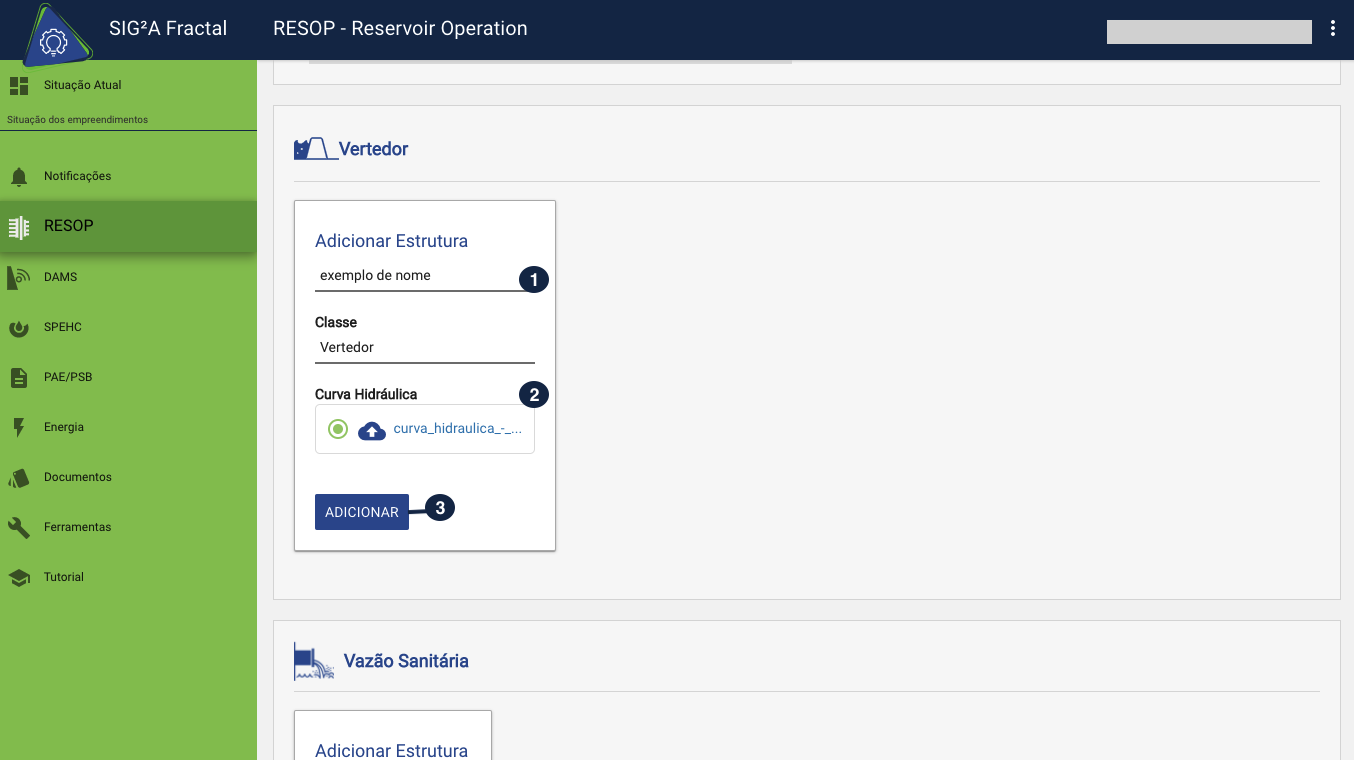

Adicionar estruturas
Para adicionar um nova nova estrutura insira um (1) Nome e importe a (2) Curva hidráulica.
Clique em (3) Adicionar.
Poderá ver as estruturas cadastradas ao lado.
Alterar estrutura
Se necessário poderá fazer alteração, basta alterar o que precisa e clicar em Atualizar.
Excluir estrutura

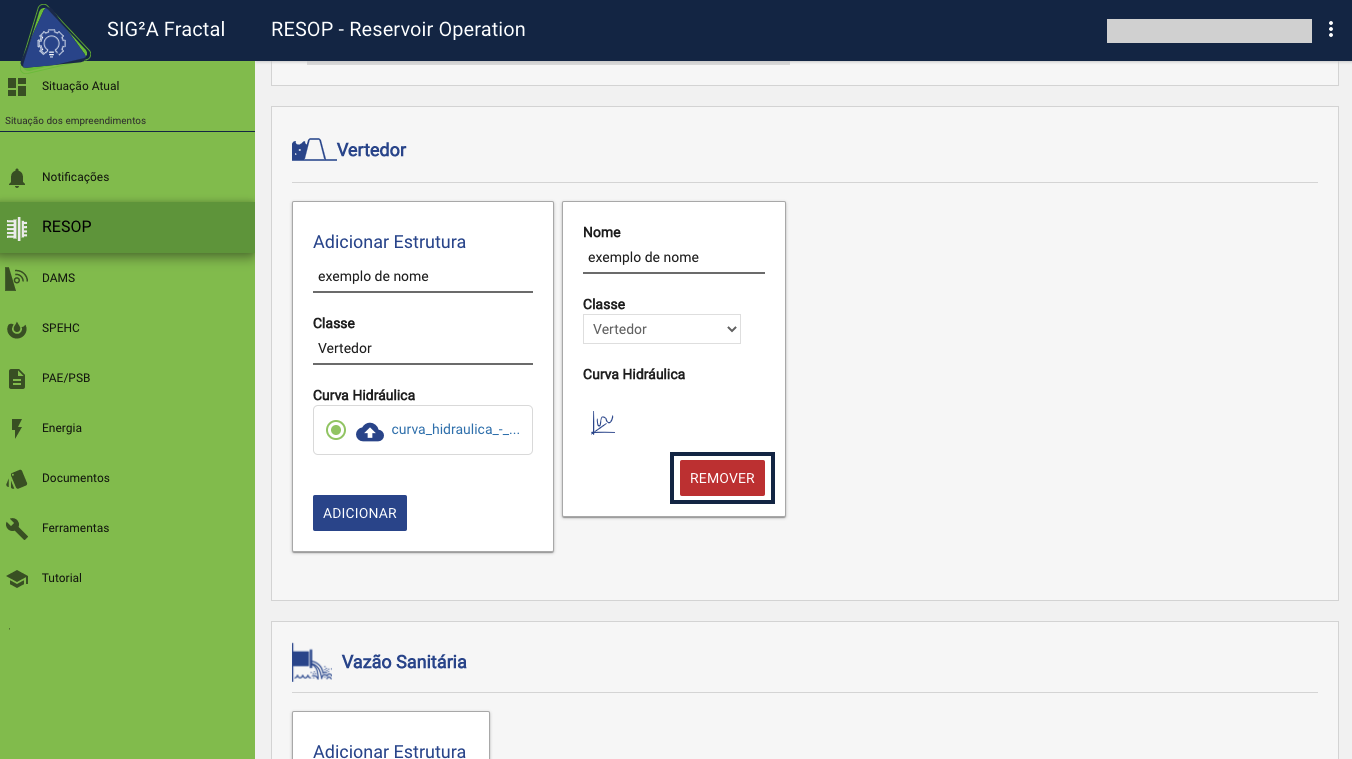

Quer excluir um vertedor cadastrado? Clique em Remover.
O sistema irá exibir uma mensagem para que confirme a ação, se deseja continuar selecione Sim.
Se caso não quiser mais excluir a estrutura clique em Não.
Voltar ao RESOP
Para voltar para a página inicial do RESOP clique em Voltar no topo da página.
